Zásuvková skříň

STG 024

Číslo výrobku: 73222401 | Rozměry: 250 x 200 x 122 mm

Zásuvková skříň, se stupněm krytí IP44, s vestavěnými, předem zapojenými zásuvkami, vysoká mechanická zatížitelnost, odolná vůči extrémním teplotám, kombinovatelná, bez halogenů

vybaveny:

  • 4 x SCHUKO® zásuvka (na přední straně), 230 V
  • 2 x Zásuvka CEE (na přední straně) 16 A, 400 V

Přiložené příslušenství:
Vývodka: 2x M25, 2x M32, Zaslepovací zátky

vestavné přístroje

SCHUKO® zásuvka (na přední straně), 230 V 4
Zásuvka CEE (na přední straně) 16 A, 400 V 2

elektrické vlastnosti

domezovací izolační napětí AC 400 V
třída ochrany II
druh krytí IP44
počet řad 0

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 250 mm
délka 200 mm
výška 122 mm
Hmotnost 1.765 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 850 °C

mechanické vlastnosti

druh upevnění nástěnná montáž
rázová houževnatost IK08

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902934911
Packing Unit Code C62
ETIM Class EC000379
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (221 KB)
Výkres v měřítku dwg (383 KB)
Výkres v měřítku dxf (2 MB)
Výkres v měřítku jpg (1 MB)
Schéma zapojení pdf (46 KB)
Schéma zapojení jpg (769 KB)

Certifikát

UKCA Prohlášení EN pdf (48 KB)
CE Prohlášení DE/EN/FR pdf (217 KB)

Text produktu

Podobné výrobky

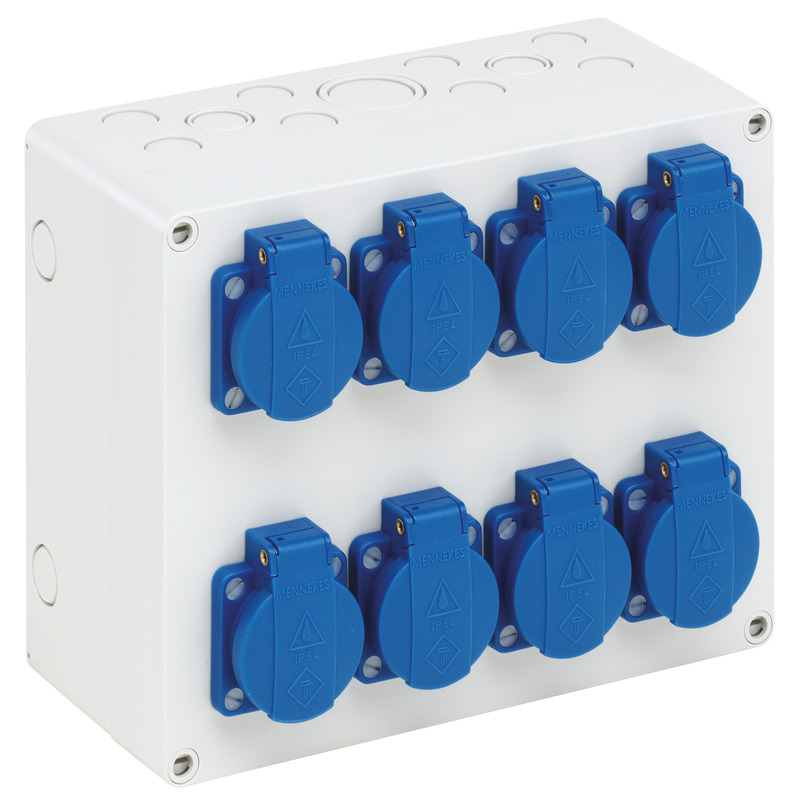

Zásuvková skříň STG 008
