Tento výrobek je zastaralý. běží z k 30.09.2024

Zásuvková kombinace

AKi 14-3K

Číslo výrobku: 73913301 | Rozměry: 300 x 450 x 142 mm

Zásuvková kombinace, se stupněm krytí IP44, připravená k zapojení, podle EN 61439-3, vysoká mechanická zatížitelnost, odolná vůči extrémním teplotám, kombinovatelná

vybaveny:

  • 2 x Výkonový spínač V16A, 1-pólový
  • 2 x Výkonový spínač C16A, 3-pólový
  • 1 x Proudový chránič (RCCB), 40/0,03A, 4-pólový, typ A
  • 4 x SCHUKO® zásuvka (na přední straně), 230 V
  • 2 x Zásuvka CEE (na přední straně) 16 A, 400 V

Přiložené příslušenství:

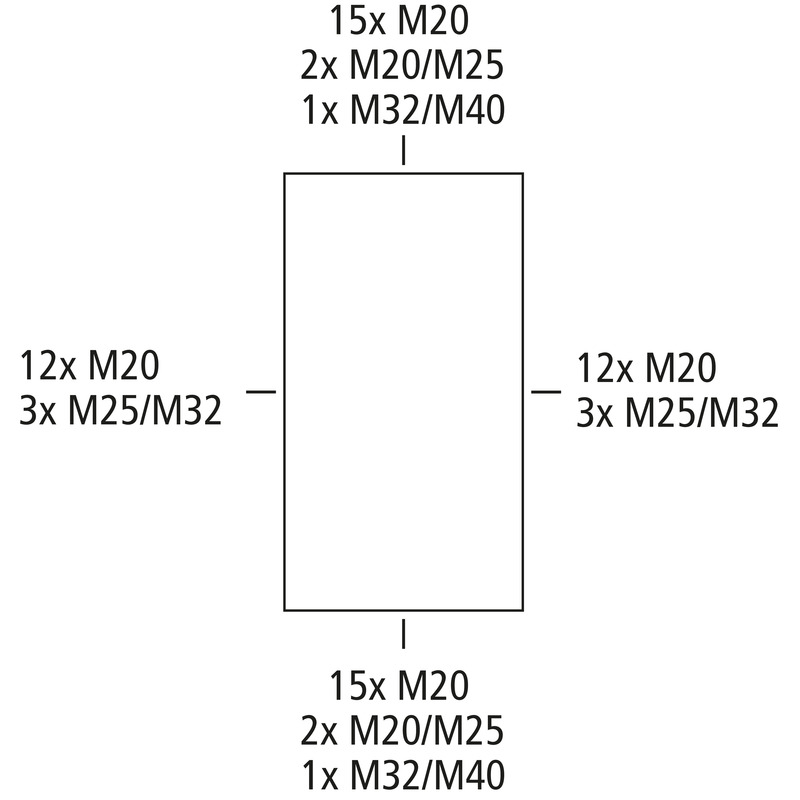

Dvojitá membránová vývodka: 1x M20, 1x M25, 1x M32, Vývodka: 1x M40, Zaslepovací zátky, Krycí a popisovací pásky

vestavné přístroje

Proudový chránič (RCCB), 40/0,03A, 4-pólový, typ A 1
Výkonový spínač V16A, 1-pólový 2
Výkonový spínač C16A, 3-pólový 2
SCHUKO® zásuvka (na přední straně), 230 V 4
Zásuvka CEE (na přední straně) 16 A, 400 V 2

elektrické vlastnosti

domezovací provozní napětí 400 V
domezovací izolační napětí AC 400 V
třída ochrany II
druh krytí IP44
počet N potenciálů 1
počet řad 0
počet dělicích jednotek na řadu 14
s N svorkou ano
s PE svorkou ano

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 300 mm
délka 450 mm
výška 142 mm
Hmotnost 5 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 850 °C

mechanické vlastnosti

druh upevnění nástěnná montáž
rázová houževnatost IK08

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902885237
Packing Unit Code CT
ETIM Class EC000379
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny
materiál vyklápěcího okna polykarbonát
