STV 923-K

Číslo výrobku: 72942301 | Rozměry: 200 x 400 x 122 mm

Zásuvková kombinace, se stupněm krytí IP44, připravená k zapojení, podle EN 61439-3, vysoká mechanická zatížitelnost, odolná vůči extrémním teplotám, kombinovatelná

vybaveny:

2 x Výkonový spínač V16A, 1-pólový
1 x Výkonový spínač C16A, 3-pólový
1 x Výkonový spínač C32A, 3-pólový
3 x SCHUKO^® zásuvka (na přední straně), 230 V
1 x Zásuvka CEE (na přední straně) 16 A, 400 V
1 x Zásuvka CEE (na přední straně) 32 A, 400 V

Přiložené příslušenství:

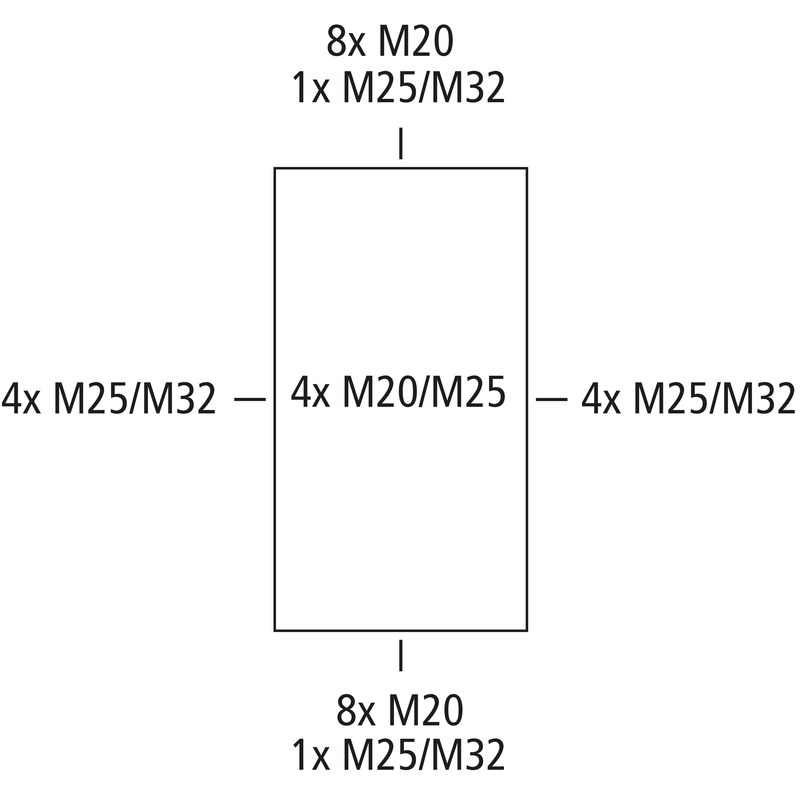

Vývodka: 2x M25, 2x M32, Zaslepovací zátky, Krycí a popisovací pásky

vestavné přístroje

Výkonový spínač V16A, 1-pólový	2
Výkonový spínač C16A, 3-pólový	1
Výkonový spínač C32A, 3-pólový	1
SCHUKO^® zásuvka (na přední straně), 230 V	3
Zásuvka CEE (na přední straně) 16 A, 400 V	1
Zásuvka CEE (na přední straně) 32 A, 400 V	1

elektrické vlastnosti

domezovací izolační napětí AC	400 V
třída ochrany	II
druh krytí	IP44
počet N potenciálů	1
počet řad	1
počet dělicích jednotek na řadu	9
s N svorkou	ano
s PE svorkou	ano

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	200 mm
délka	400 mm
výška	122 mm
Hmotnost	3.38 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	850 °C

mechanické vlastnosti

druh upevnění	nástěnná montáž
rázová houževnatost	IK08

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902934690
Packing Unit Code	C62
ETIM Class	EC000379
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	polyamid, zesílený skelnými vlákny
materiál vyklápěcího okna	polykarbonát
