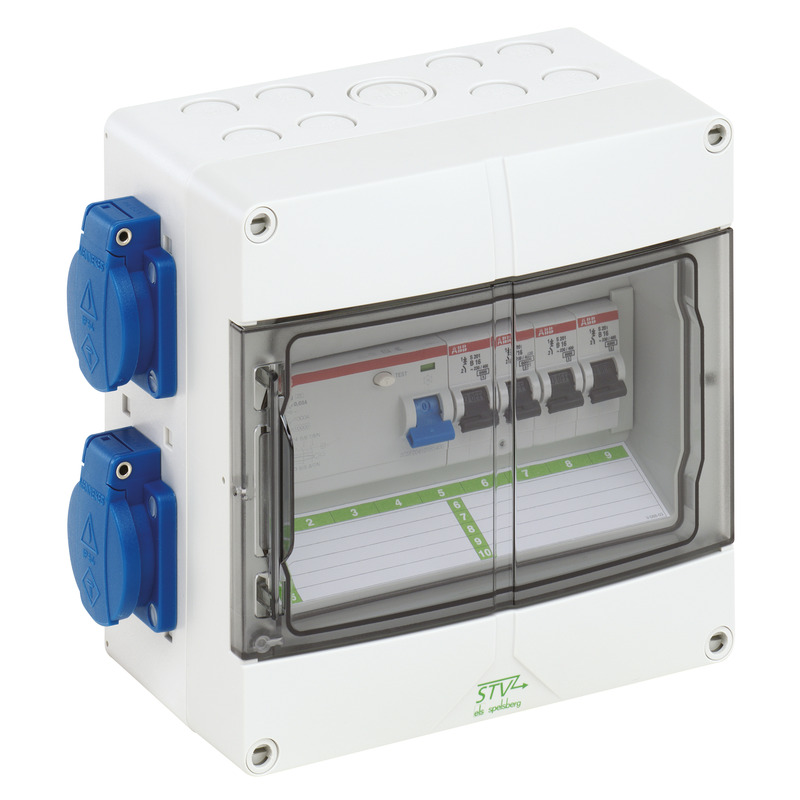

Steckdosenkombination STV 904-K (72940401) Připravené k okamžitému zapojení: Spelsberg

Zásuvková kombinace

STV 904-K

Číslo výrobku: 72940401 | Rozměry: 200 x 200 x 122 mm

Zásuvková kombinace, se stupněm krytí IP44, připravená k zapojení, podle EN 61439-3, vysoká mechanická zatížitelnost, odolná vůči extrémním teplotám, kombinovatelná

modulů: 8

vybaveny:

  • 4 x Výkonový spínač V16A, 1-pólový
  • 1 x Proudový chránič (RCCB), 25/0,03A, 4-pólový, typ A
  • 4 x SCHUKO® zásuvka (boční), 230 V

Přiložené příslušenství:

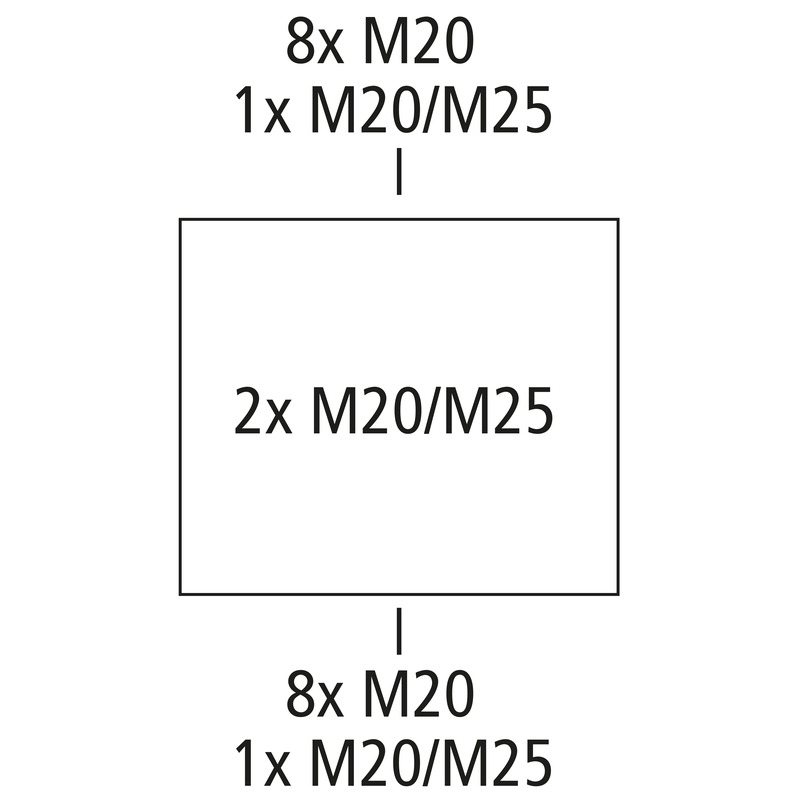

Vývodka: 2x M25, 2x M32, Zaslepovací zátky, Krycí a popisovací pásky

vestavné přístroje

Proudový chránič (RCCB), 25/0,03A, 4-pólový, typ A 1
Výkonový spínač V16A, 1-pólový 4
SCHUKO® zásuvka (boční), 230 V 4

elektrické vlastnosti

domezovací izolační napětí AC 400 V
třída ochrany II
druh krytí IP44
počet N potenciálů 1
počet řad 1
počet dělicích jednotek 8
počet dělicích jednotek na řadu 8
s N svorkou ano
s PE svorkou ano

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 200 mm
délka 200 mm
výška 122 mm
Hmotnost 2.1 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 850 °C

mechanické vlastnosti

druh upevnění nástěnná montáž
rázová houževnatost IK08

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902934577
Packing Unit Code C62
ETIM Class EC000379
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny
materiál vyklápěcího okna polykarbonát
