Steckdosenkombination STV 1224-S (73132401) Předzapojený: Spelsberg

Zásuvková kombinace

STV 1224-S

Číslo výrobku: 73132401 | Rozměry: 250 x 400 x 122 mm

Zásuvková kombinace, se stupněm krytí IP44, vhodná k montáži řadových vestavných přístrojů zákazníkem, se zabudovanými zásuvkami, předběžně zapojenými do svorek PE/N, vysoká mechanická zatížitelnost, odolná vůči extrémním teplotám, kombinovatelná, bez halogenů

modulů: 12

vybaveny:

  • 4 x SCHUKO® zásuvka (na přední straně), 230 V
  • 1 x Zásuvka CEE (na přední straně) 16 A, 400 V
  • 1 x Zásuvka CEE (na přední straně) 32 A, 400 V

Přiložené příslušenství:

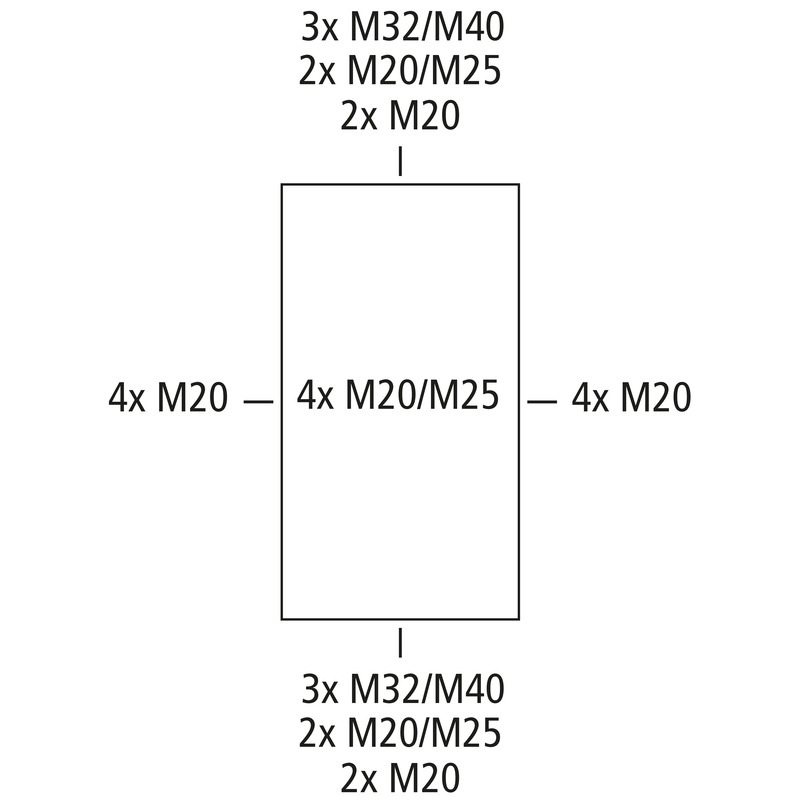

Vývodka: 2x M25, 2x M32, Zaslepovací zátky, Krycí a popisovací pásky

vestavné přístroje

SCHUKO® zásuvka (na přední straně), 230 V 4
Zásuvka CEE (na přední straně) 16 A, 400 V 1
Zásuvka CEE (na přední straně) 32 A, 400 V 1

elektrické vlastnosti

domezovací izolační napětí AC 400 V
třída ochrany II
druh krytí IP44
počet N potenciálů 1
počet řad 1
počet dělicích jednotek 12
počet dělicích jednotek na řadu 12
s N svorkou ano
s PE svorkou ano

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 250 mm
délka 400 mm
výška 122 mm
Hmotnost 2.78 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 850 °C

mechanické vlastnosti

druh upevnění nástěnná montáž
rázová houževnatost IK08

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

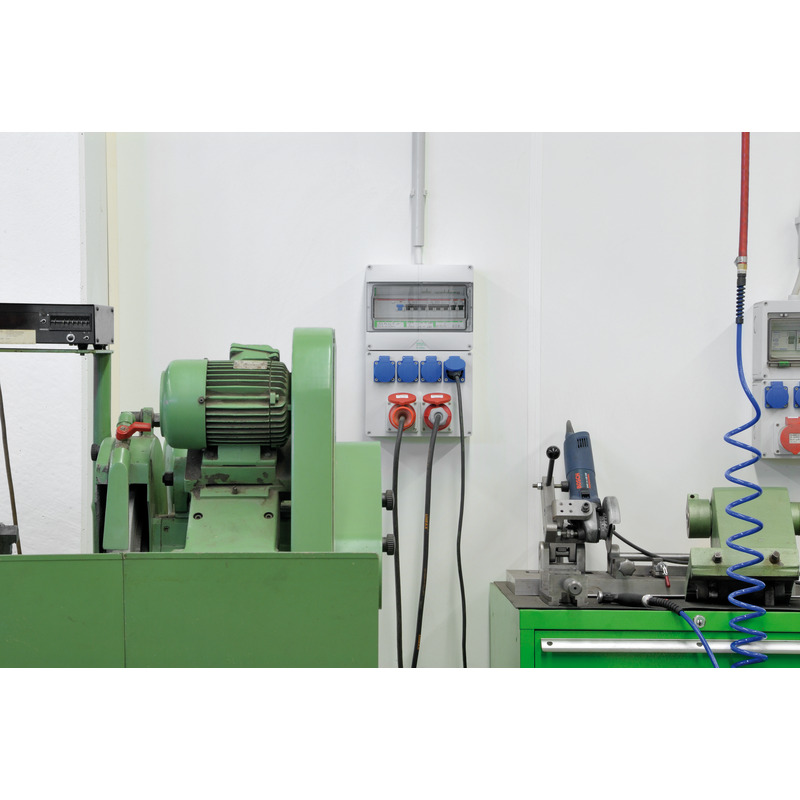

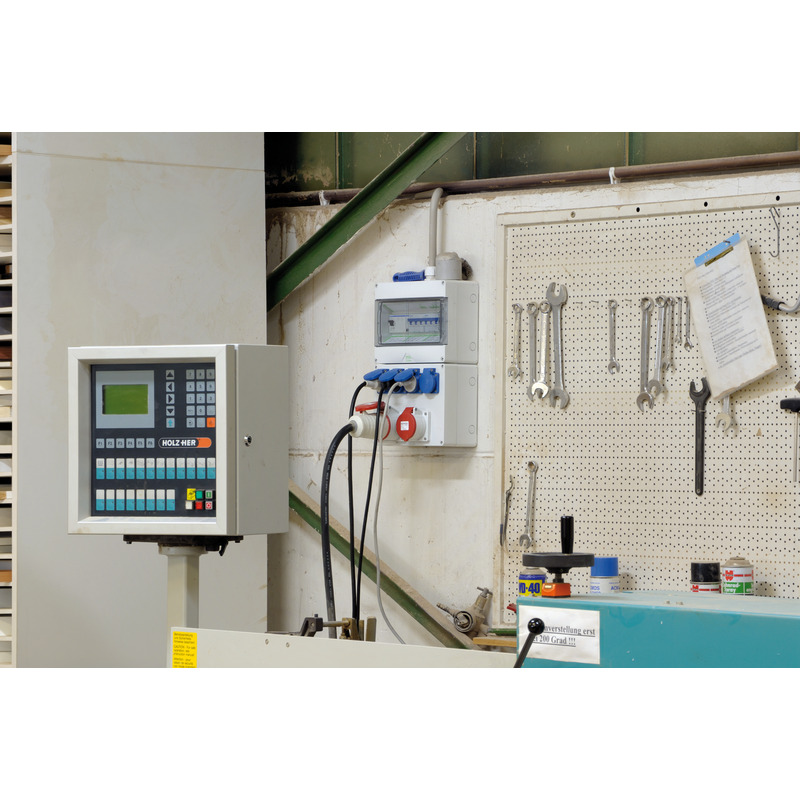

Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902934805
Packing Unit Code CT
ETIM Class EC000379
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny
materiál vyklápěcího okna polykarbonát

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku dxf (10 MB)
Výkres v měřítku jpg (2 MB)
Schéma zapojení pdf (42 KB)
Schéma zapojení jpg (681 KB)
Výkres v měřítku pdf (929 KB)
Výkres v měřítku dwg (2 MB)
