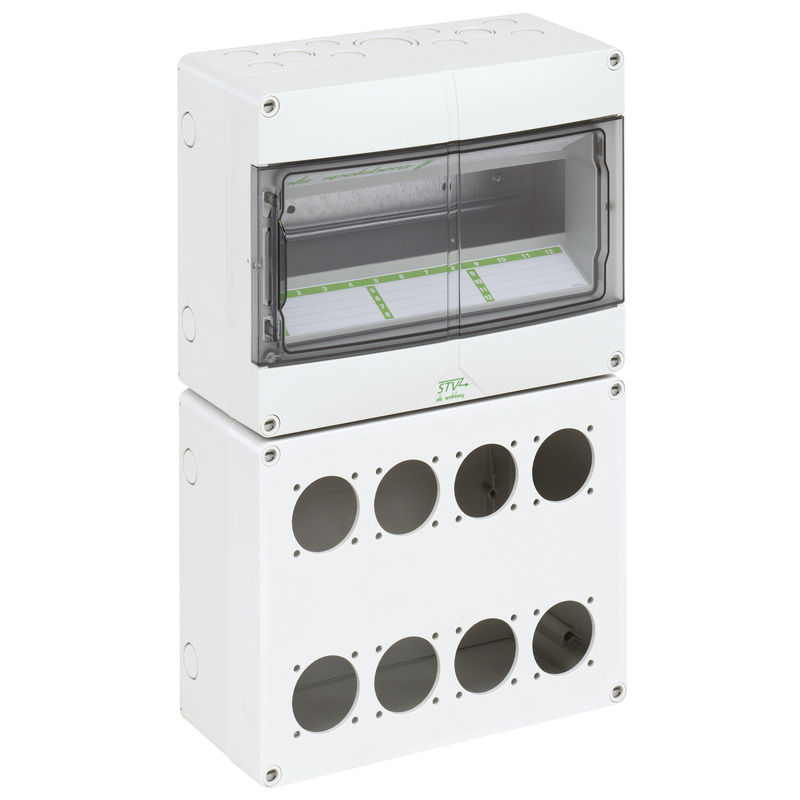

Prázdná zásuvková skříň

STV 1208-L

Číslo výrobku: 73190801 | Rozměry: 250 x 400 x 122 mm

Prázdná zásuvková skříň, se stupněm krytí IP44, vhodná k montáži modulových přístrojů a připojovacích zásuvek zákazníkem, vč. svorky PE/N a adaptérů a šroubů k montáži zásuvek, vysoká mechanická zatížitelnost, odolná vůči extrémním teplotám, kombinovatelná, bez halogenů

modulů: 12

Otvory pro zásuvky: 8x otvor pro zásuvku s ochranným kolíkem 230V o průměru 44,5 mm a roztečí vývrtů pro montáž svisle / vodorovně 38/38 mm (čelně)

Přiložené příslušenství:
Vývodka: 2x M25, 2x M32, Zaslepovací zátky, Krycí a popisovací pásky

elektrické vlastnosti

domezovací izolační napětí AC 400 V
třída ochrany II
druh krytí IP44
počet řad 1
počet dělicích jednotek 12
počet dělicích jednotek na řadu 12
s N svorkou ano
s PE svorkou ano

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 250 mm
délka 400 mm
výška 122 mm
Hmotnost 1.91 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná montáž
rázová houževnatost IK08

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902934706
Packing Unit Code CT
ETIM Class EC000379
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny
materiál vyklápěcího okna polykarbonát

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku jpg (1 MB)
Výkres v měřítku dwg (1 MB)
Výkres v měřítku dxf (6 MB)
Výkres v měřítku pdf (615 KB)

Certifikát

CE Prohlášení DE/EN/FR pdf (221 KB)
UKCA Prohlášení EN pdf (49 KB)

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

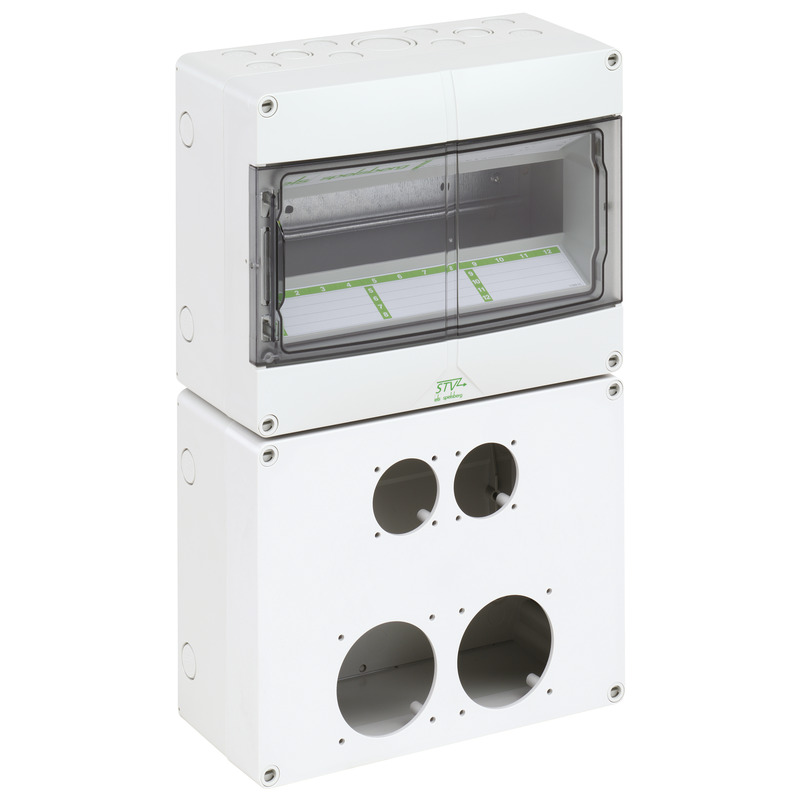

Prázdná zásuvková skříň STV 1222-L

  • Rozměry : 250 x 400 x 122 mm
  • Číslo výrobku: 73192201

modulů: 12

Otvory pro zásuvky: 2x otvor pro zásuvku s ochranným kolíkem...



Prázdná zásuvková skříň, se stupněm krytí IP44, vhodná k montáži modulových přístrojů a...

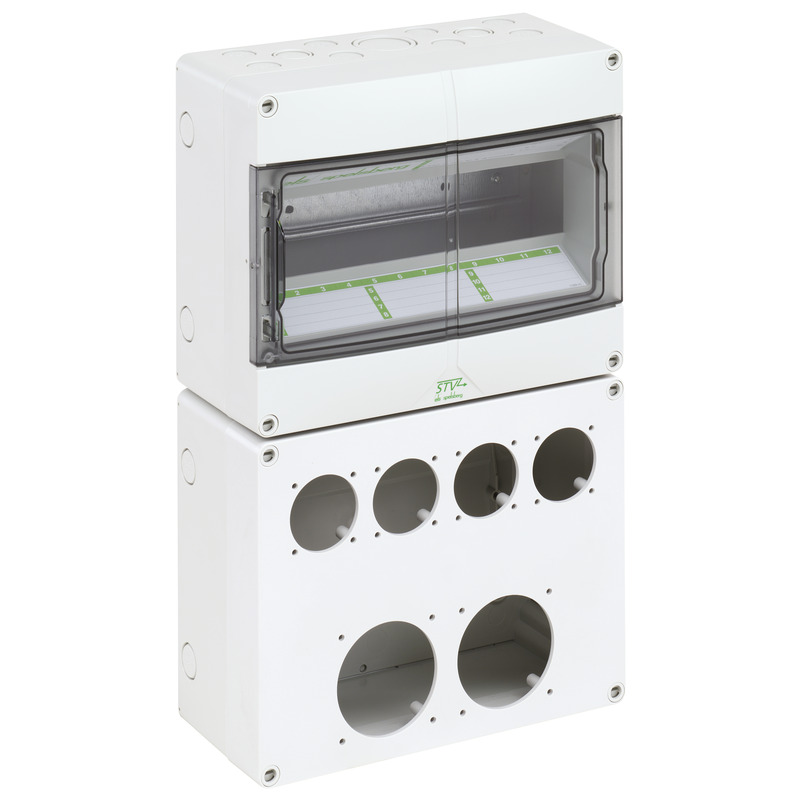

Prázdná zásuvková skříň STV 1224-L
