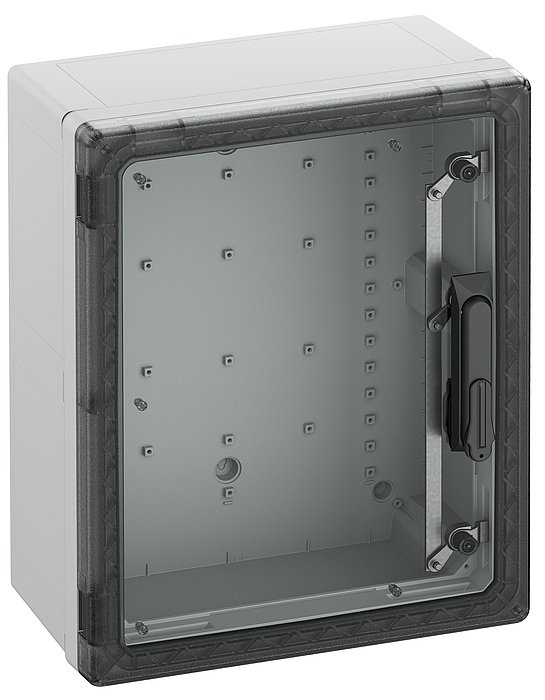

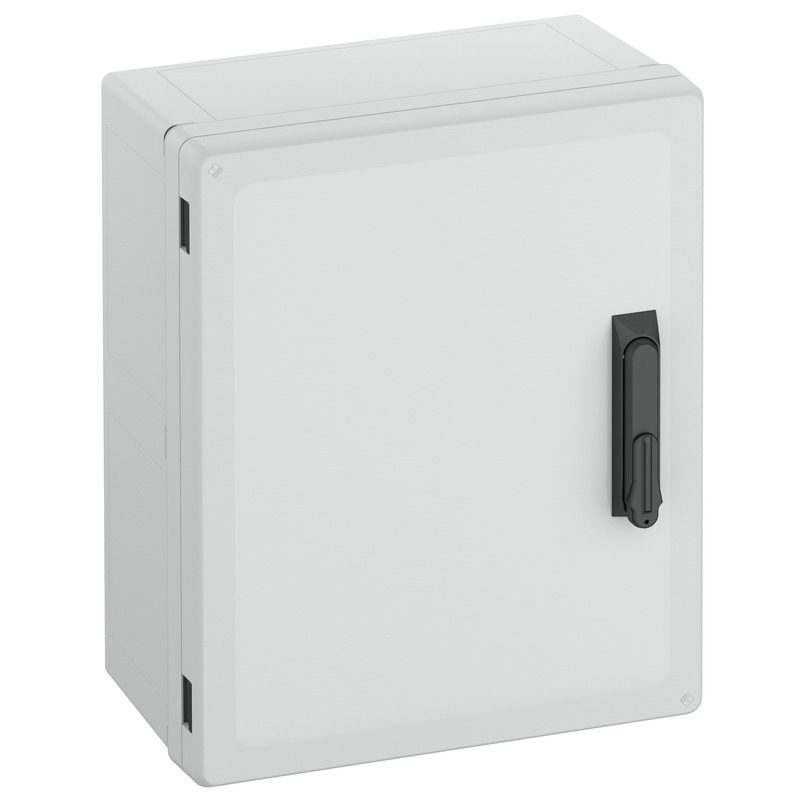

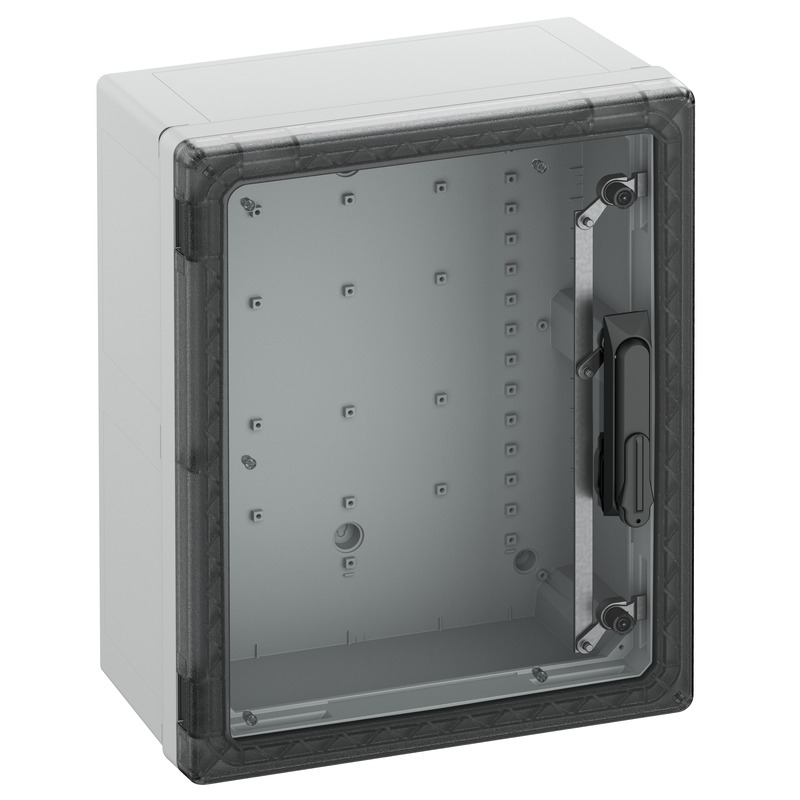

Skříňový rozvaděč
Číslo výrobku: 72174501 | Rozměry: 400 x 500 x 226 mm
Skříňový rozvaděč, vhodný pro instalaci v zátěžovém prostředí a v nechráněném venkovním prostředí, krabice a rám: polykarbonát vyztužený skleněnými vlákny, šedý, podobný RAL 7035, dvířka: Polykarbonát.
půlválcová vložka dle DIN 18252
s transparentními dvířky
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1500 V |
| třída ochrany | II |
| druh krytí | IP66/IP67/IP69 |
| zavzdušněno | ne |
| UL Type Rating | 4X, 12/12K |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | transparentní |
| šířka | 400 mm |
|---|---|
| délka | 500 mm |
| výška | 226 mm |
| vnitřní délka | 471 mm |
| vnitřní šířka | 371 mm |
| vnitřní výška | 204 mm |
| Hmotnost | 6.279 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Chování při požáru podle UL 50 / UL 746C | srovnatelné s 5VA |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 960 °C |
| druh upevnění | nástěnná montáž |
|---|---|
| rázová houževnatost | IK09 |
| plombovatelné | ano |
| varianta hrdel | ne |
| pro řazení k sobě | ne |
| uzavírací systém | 2-bod, kyvná páka |
| s upevňovacími body ve víku | ano |
| Typ horního dílu | Dveře |
| Uzavírací vložka | bez |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Nechráněná venkovní oblast |
| EAN | 4013902646135 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | Polykarbonát, zesílený skelnými vlákny |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál přívodu | nerelevantní |
| materiál těsnění | silikon |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
| zkušební značka | UL-EU (EN 62208) |
|---|---|
| zkušební značka | UL-EU (EN 61439-1/-2) |
| zkušební značka | UL-EU (EN 61439-1/-3) |
| zkušební značka | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
| Výkres v měřítku | dxf (19 MB) |
|---|---|
| Výkres v měřítku | pdf (3 MB) |
| Výkres v měřítku | dwg (4 MB) |
| Výkres v měřítku | jpg (1 MB) |

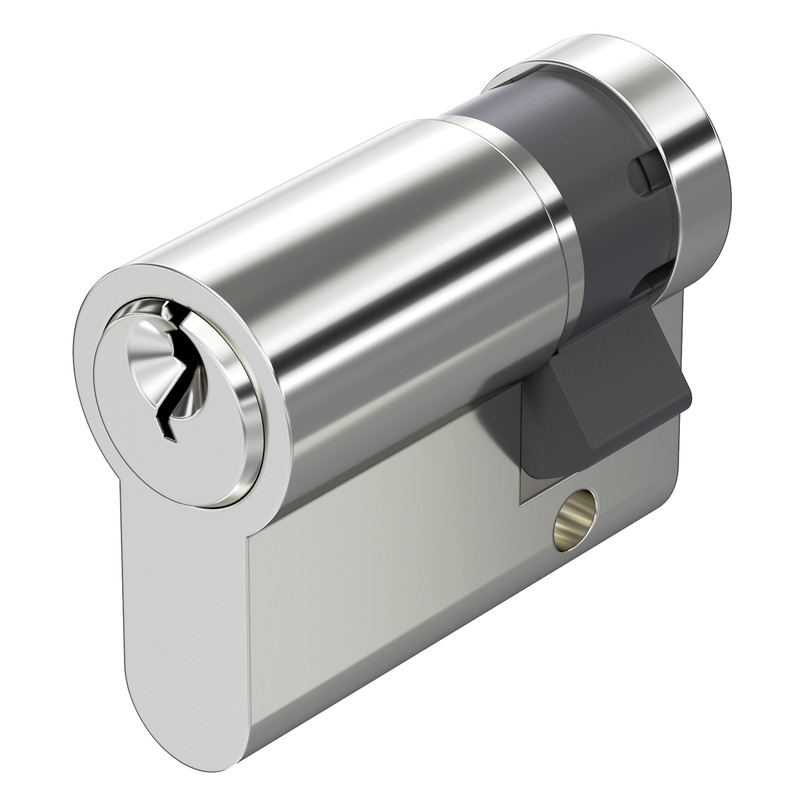

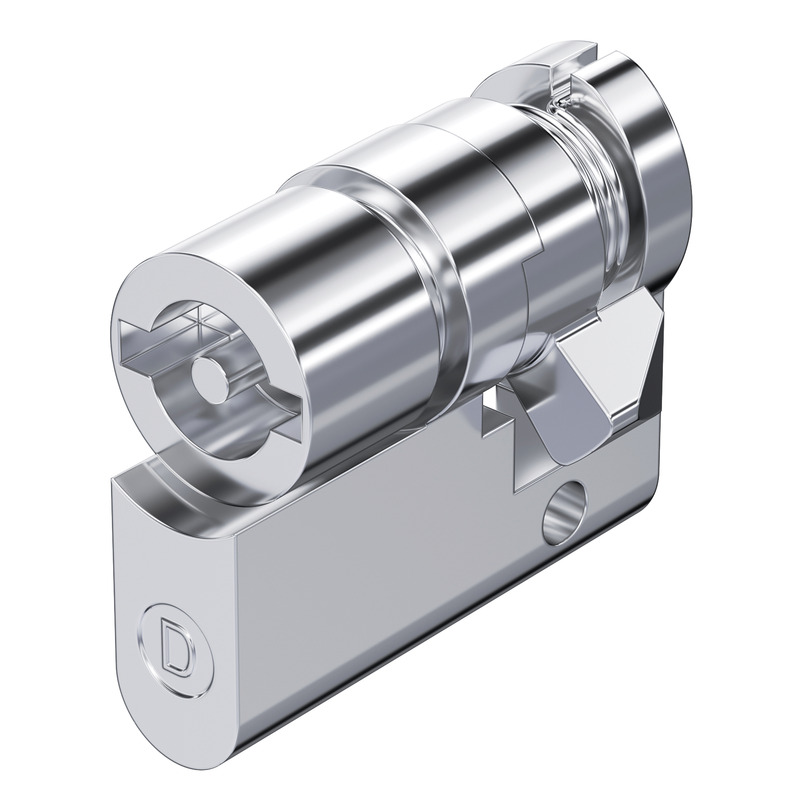

Profilový půlválec pro skříňové rozvaděče GEOS-S s otočnou klikou
Profilový půlválec pro skříňové rozvaděče GEOS-S s otočnou klikou
Montážní deska z izolačního materiálu, včetně upevňovacích šroubů, k montáži na dno, Volitelně možná...

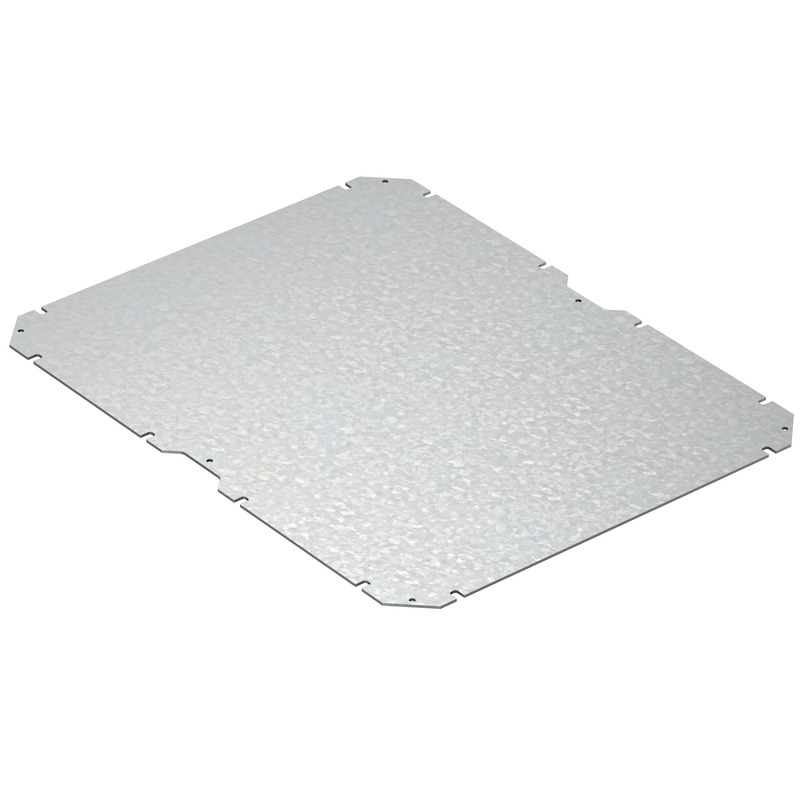

Montážní deska z ocelového plechu, včetně upevňovacích šroubů, k montáži na dno, Volitelně možná...

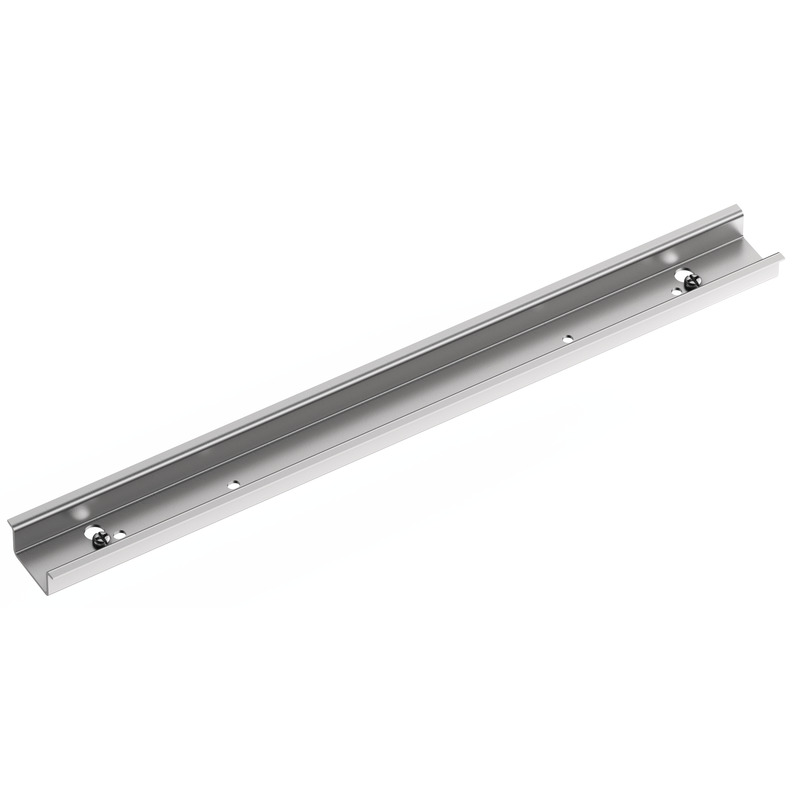

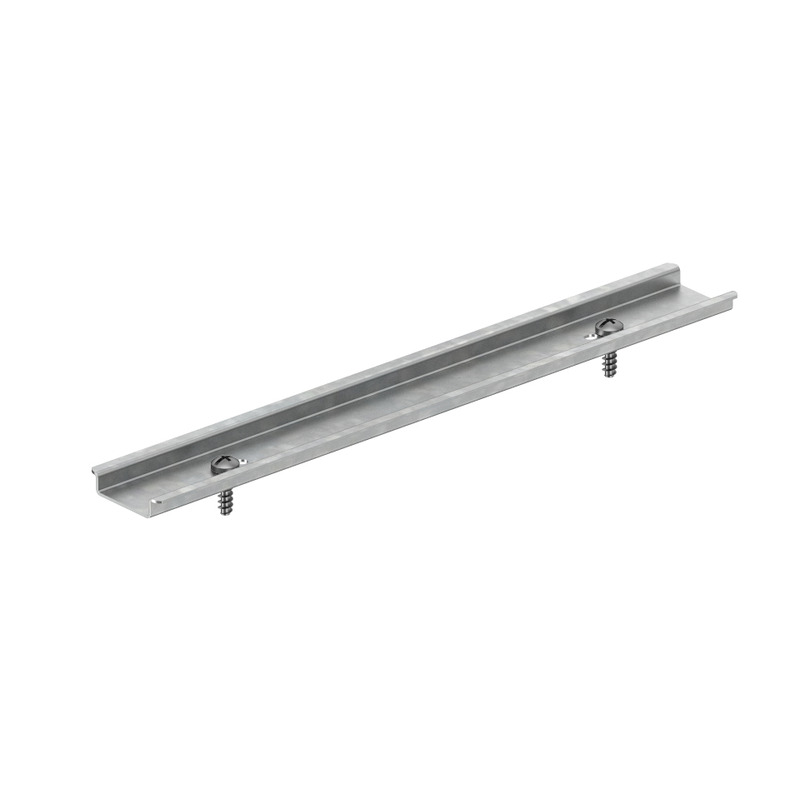

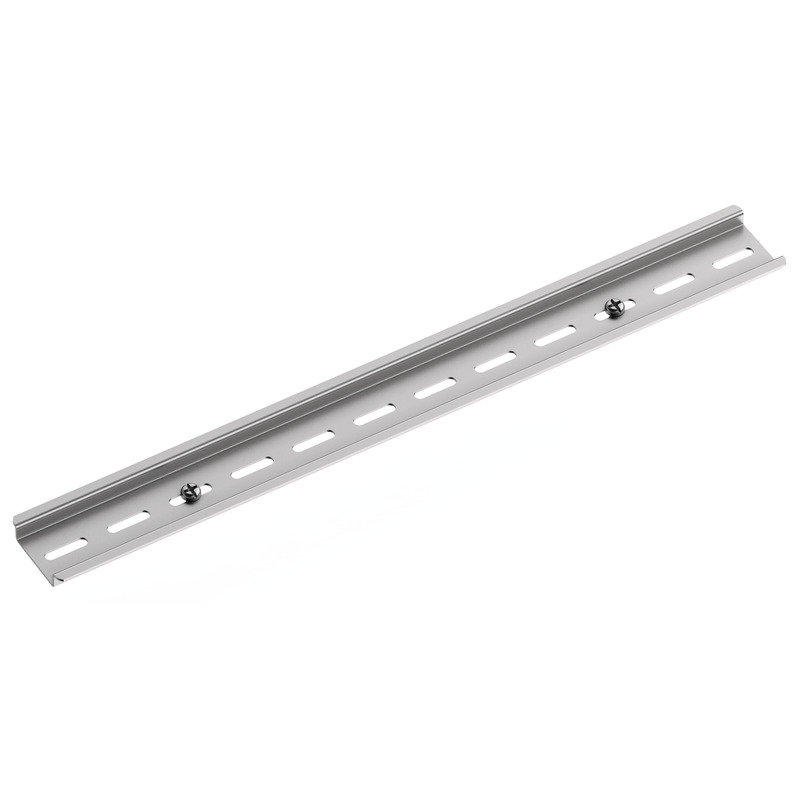

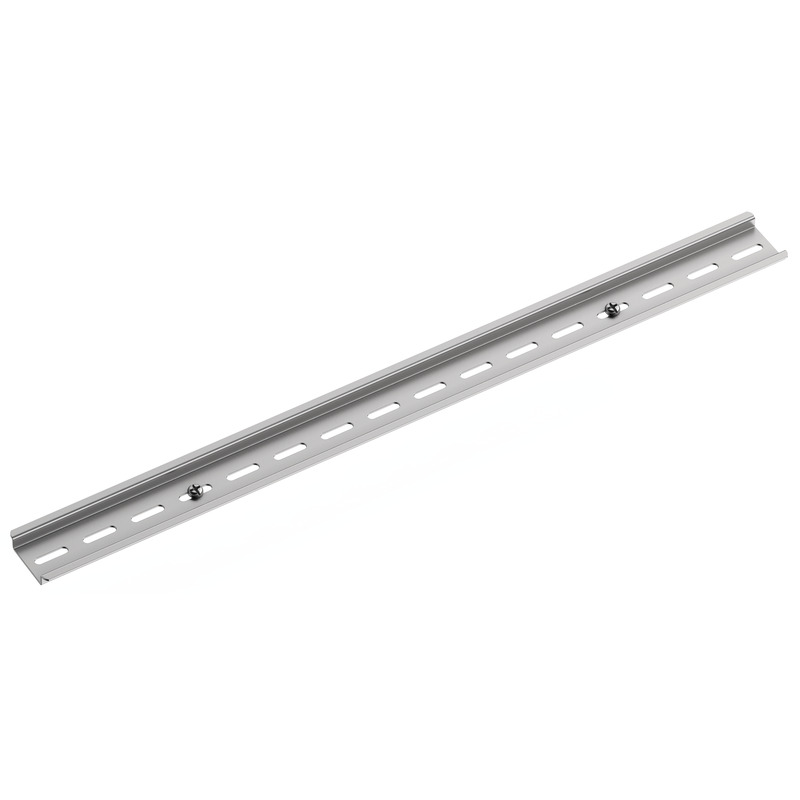

Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...

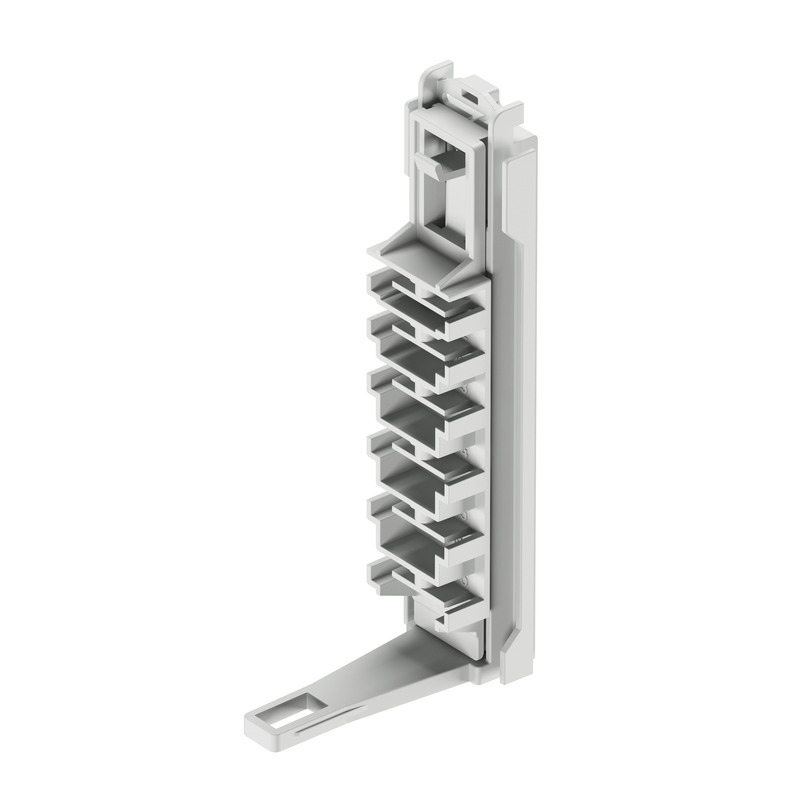

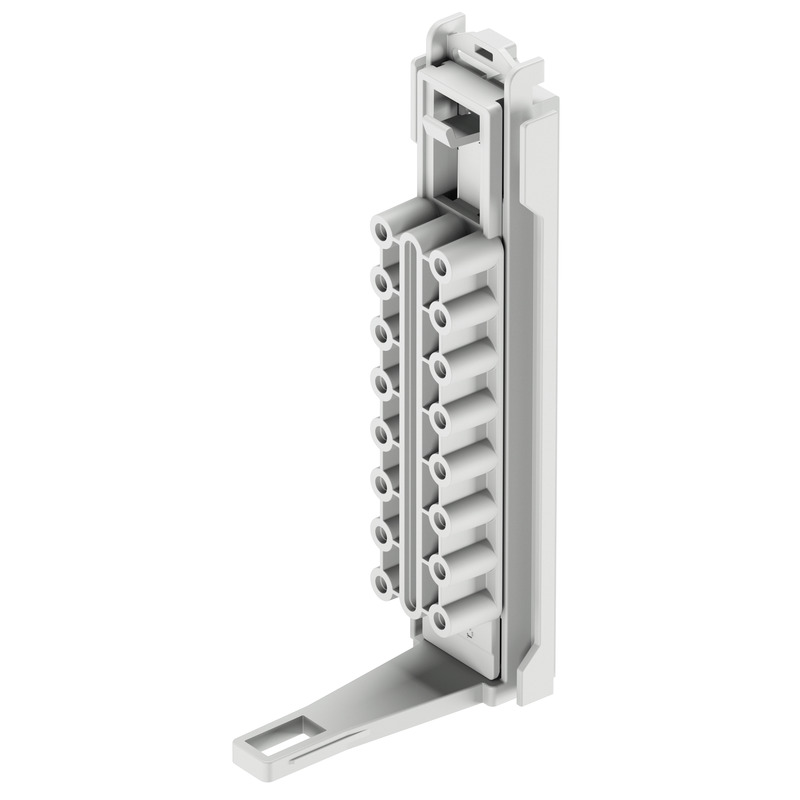

Sada montážních držáků, k montáži normovaných lišt 35 x 7,5 mm bez nástrojů a montážních desek v...
Sada univerzálních montážních držáků, k montáži lišt GEOS NS 35-200 až -400 v různých výškách,...

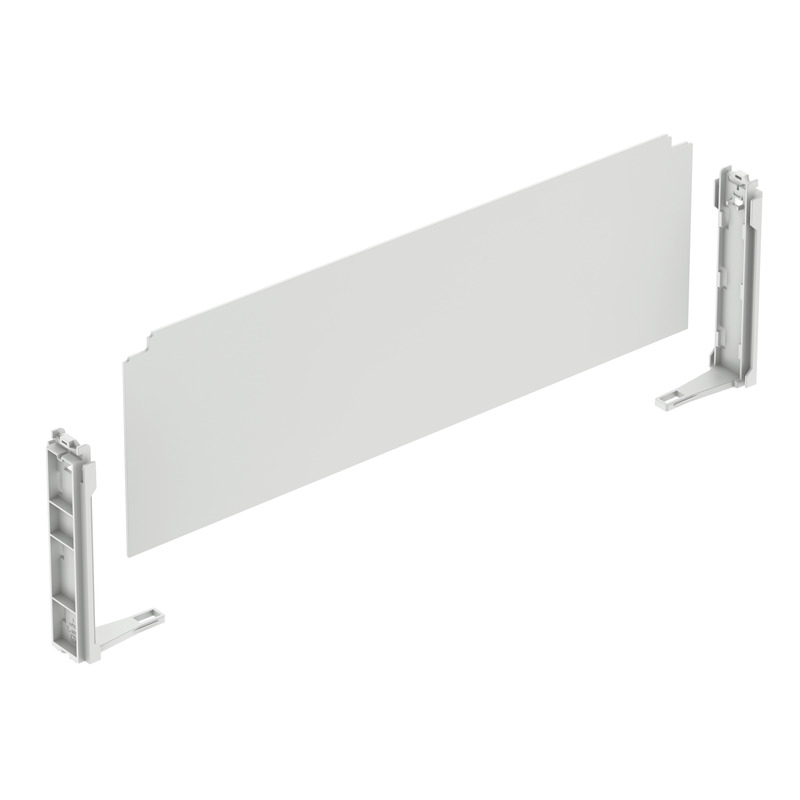

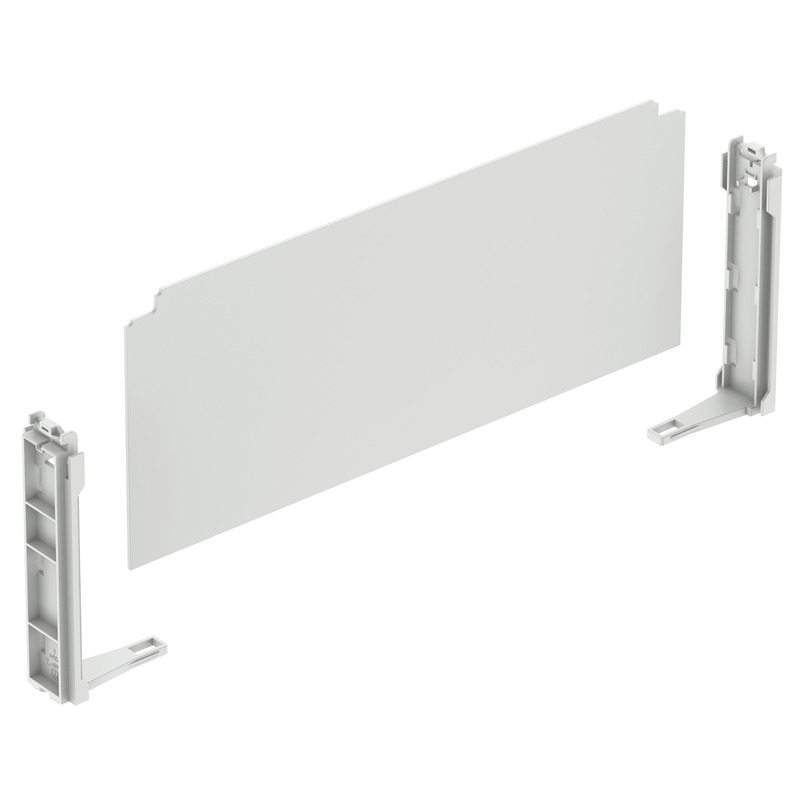

Oddělovací stěna z izolačního materiálu pro skříňové rozvaděče vč. nosníků, k rozčlenění skříně
Oddělovací stěna z izolačního materiálu pro skříňové rozvaděče vč. nosníků, k rozčlenění skříně

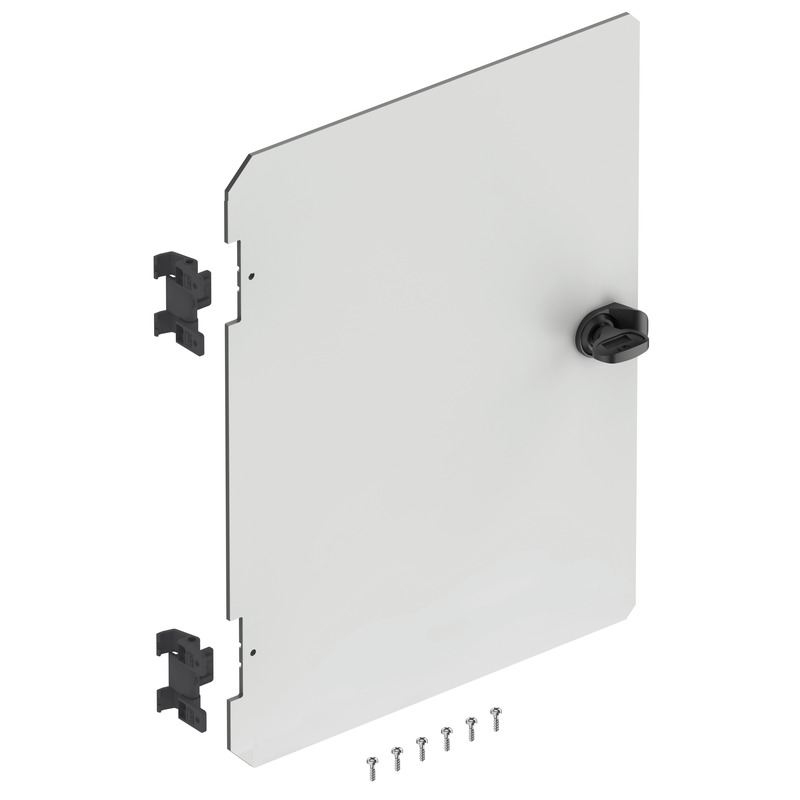

Vnitřní dveře z izolačního materiálu pro montáž do skříní GEOS, včetně montážního materiálu a...

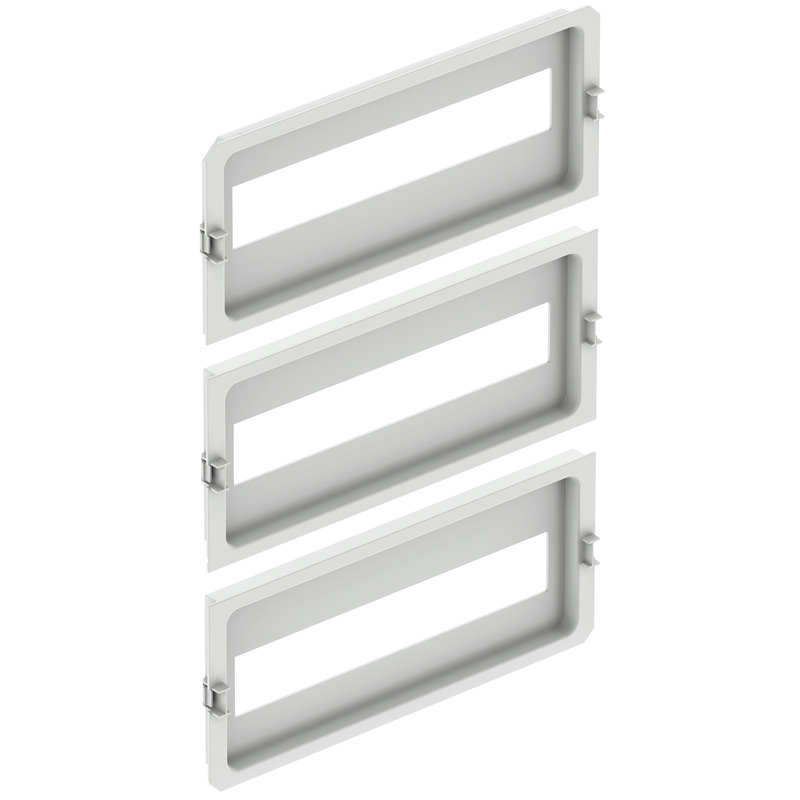

Moduly ochrany proti dotyku k montáži do rámu skříňových rozvaděčů GEOS bez nářadí, plast šedý...

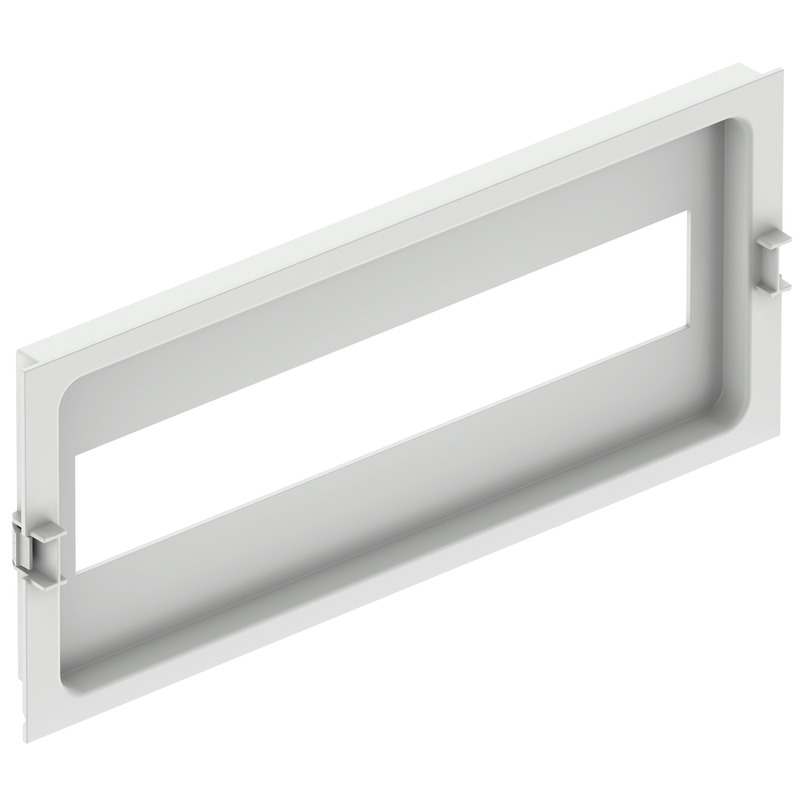

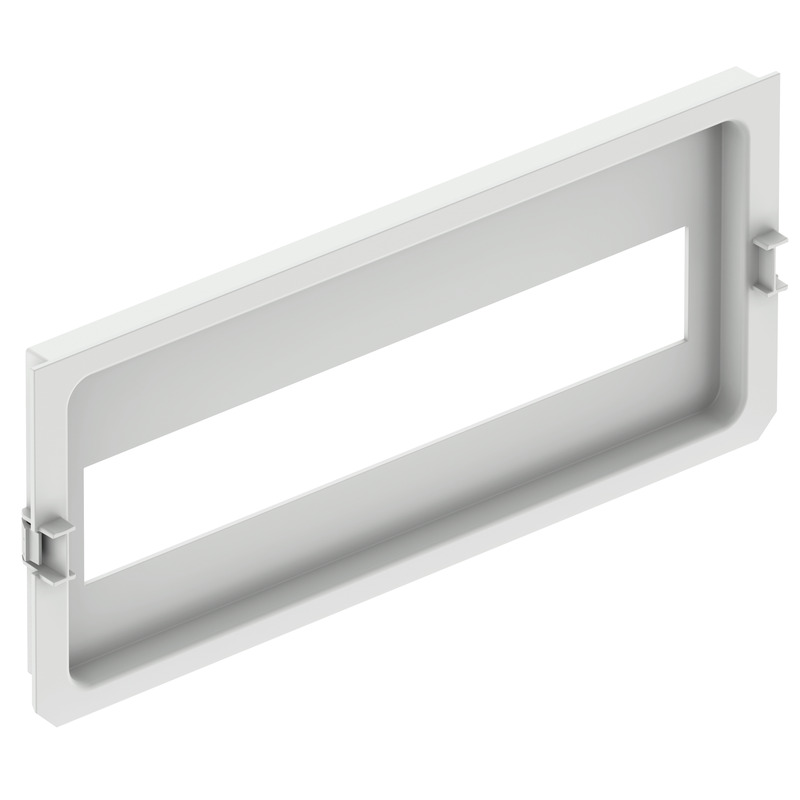

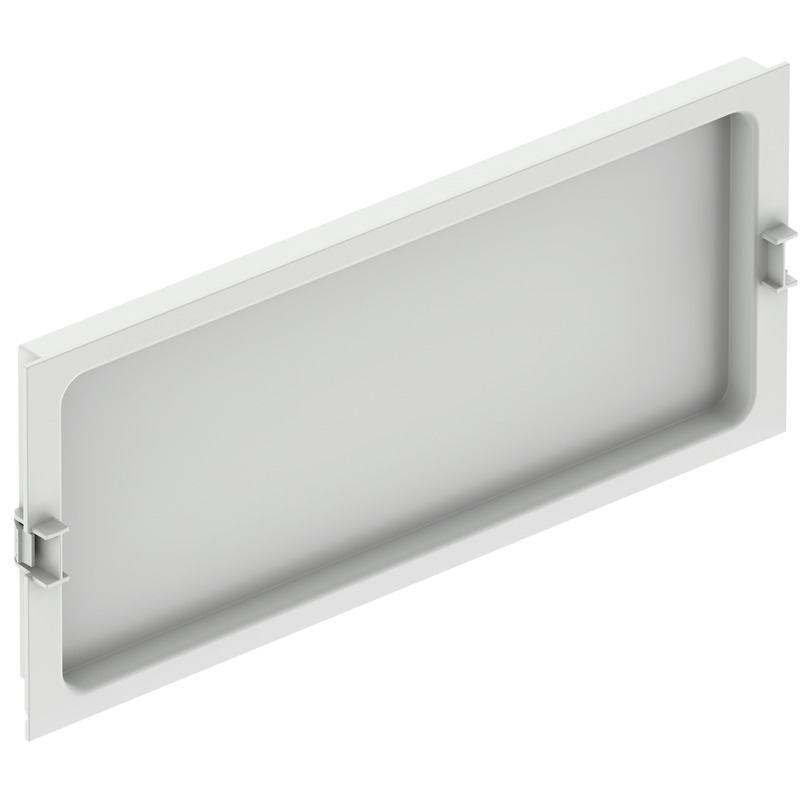

Modul ochrany proti dotyku GEOS-S BSM 4050-15/MIT
Moduly ochrany proti dotyku k montáži do rámu skříňových rozvaděčů GEOS bez nářadí, plast šedý...
Moduly ochrany proti dotyku k montáži do rámu skříňových rozvaděčů GEOS bez nářadí, plast šedý...
Moduly ochrany proti dotyku k montáži do rámu skříňových rozvaděčů GEOS bez nářadí, plast šedý...

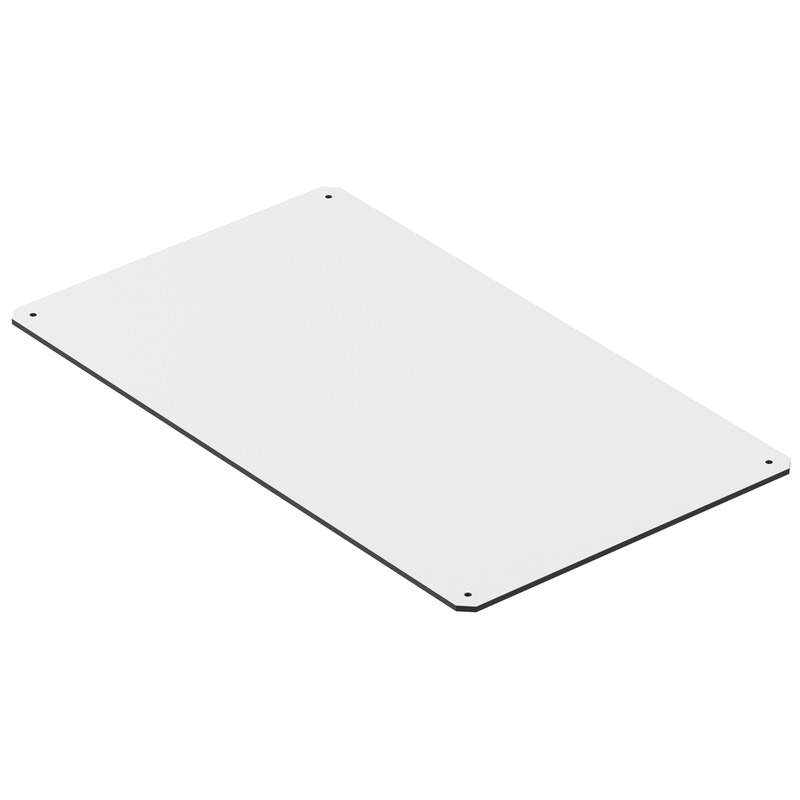

Vestavná deska z izolačního materiálu pro dveře skříňových rozvaděčů GEOS, vč. upevňovacích šroubů,...

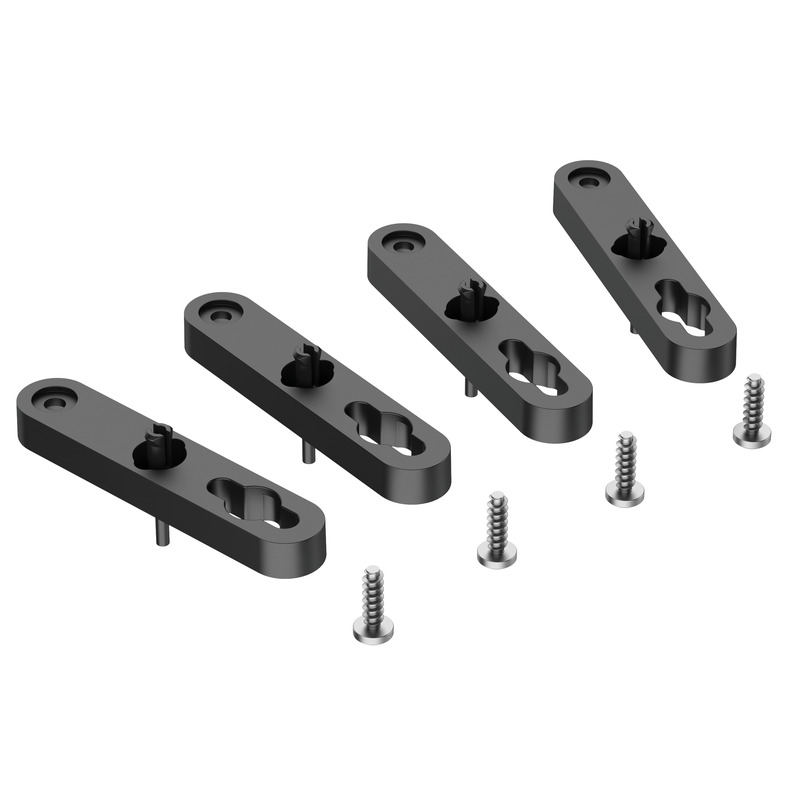

Sada plastových lišt pro venkovní připevnění, Montáž možná v úhlu 0°, 45° nebo 90°, černá, Sada = 4...
Sada plastových lišt pro venkovní připevnění, Montáž možná v úhlu 0°, 45° nebo 90°, černá, Sada = 4...

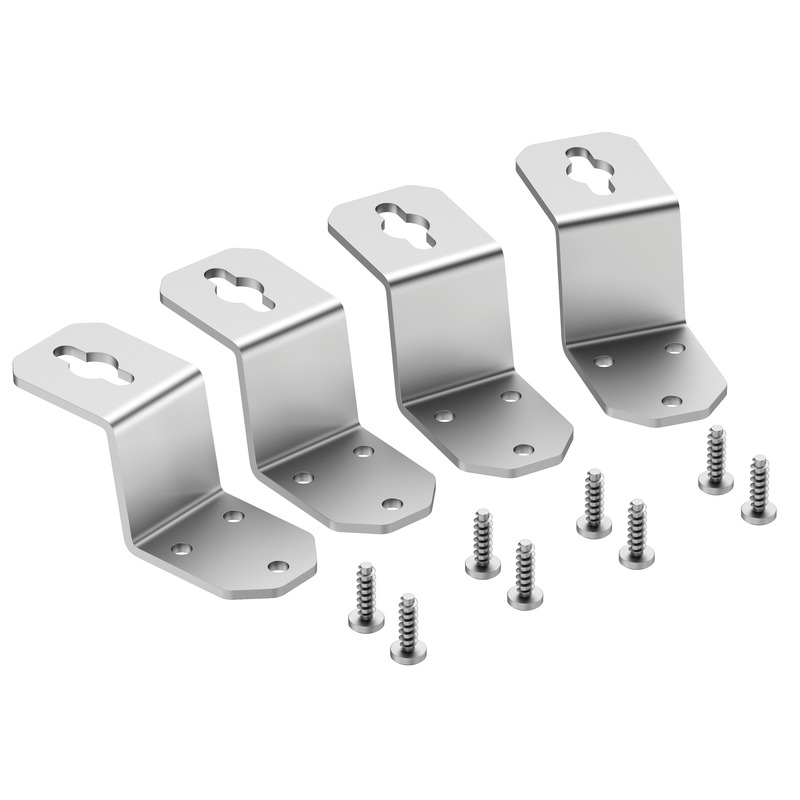

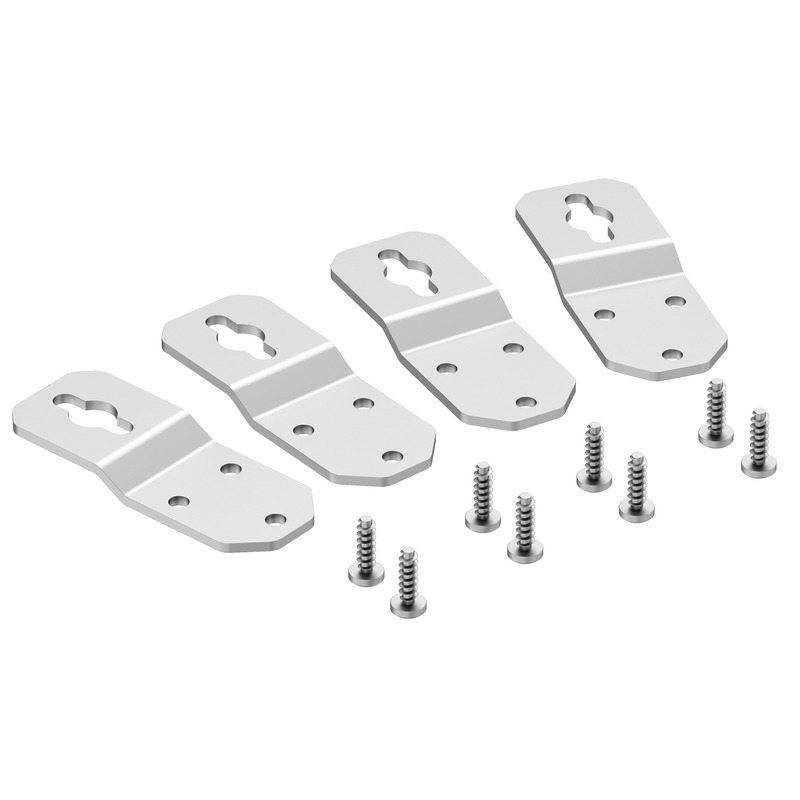

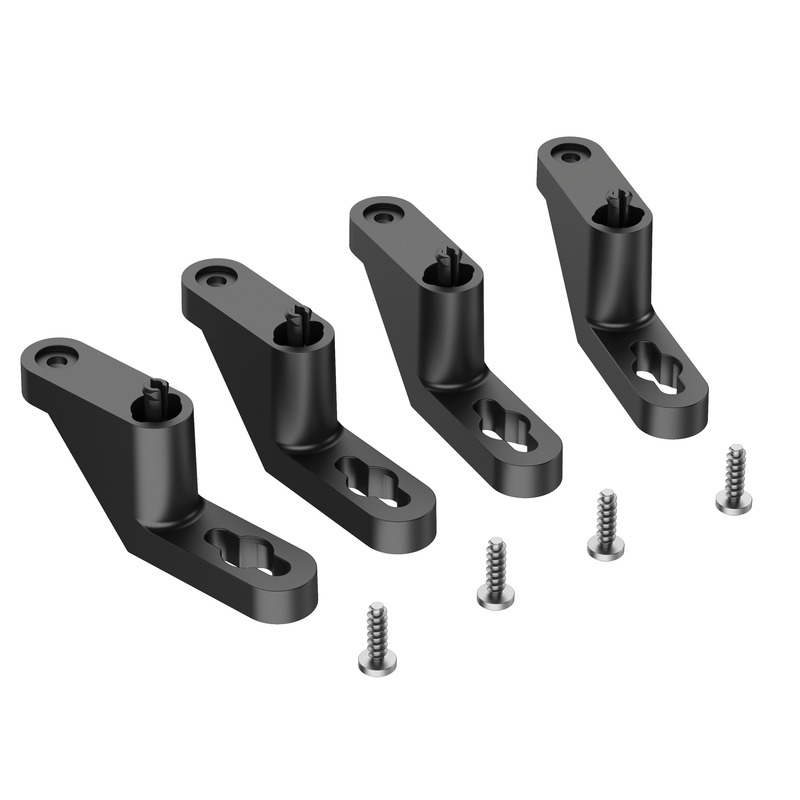

Sada vnějších úchytů z ušlechtilé oceli V4A, možná montáž v úhlu 0° nebo 90°, sada = 4 ks
Sada vnějších úchytů z ušlechtilé oceli V4A, možná montáž v úhlu 0° nebo 90°, sada = 4 ks

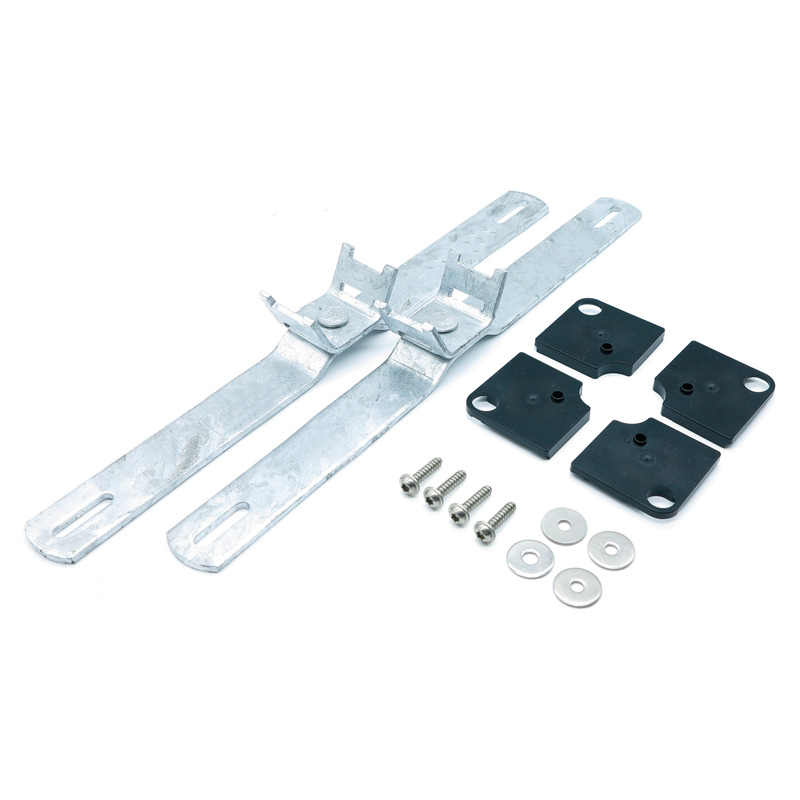

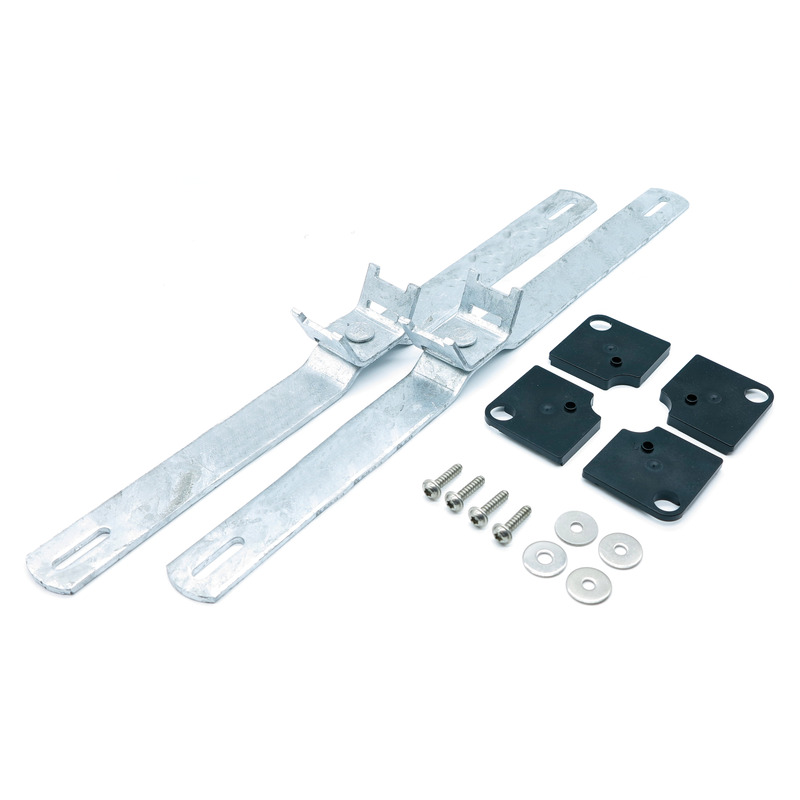

Sada stožárových svorek z žárově pozinkované oceli, sada=2 kusy
Sada stožárových svorek z žárově pozinkované oceli, sada=2 kusy

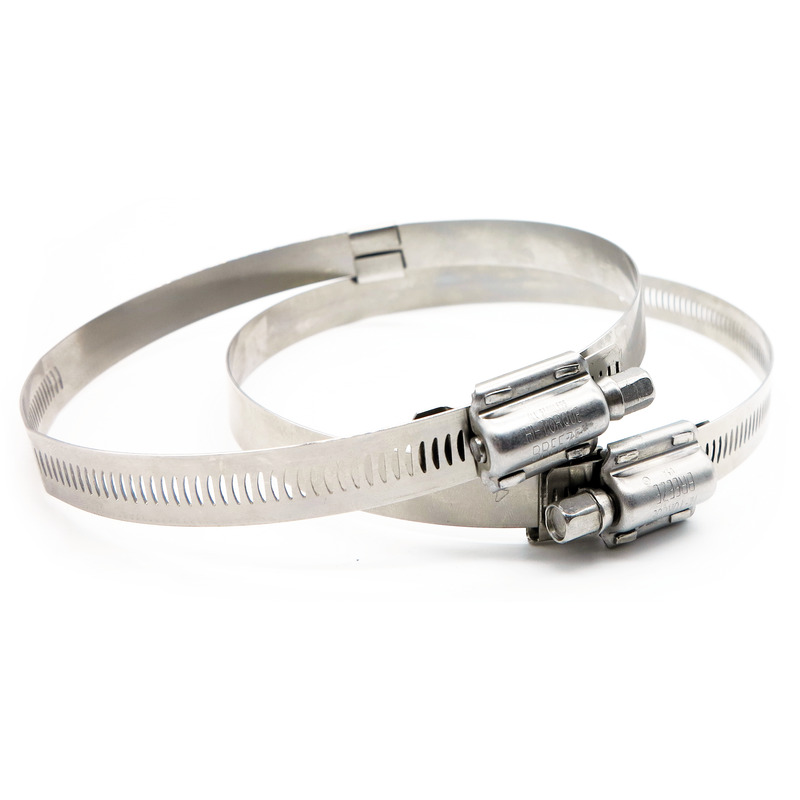

Sada šroubových svorek z ušlechtilé oceli V2A, v kombinaci se sadou stožárových svorek GEOS MSS,...
Sada šroubových svorek z ušlechtilé oceli V2A, v kombinaci se sadou stožárových svorek GEOS MSS,...
Sada šroubových svorek z ušlechtilé oceli V2A, v kombinaci se sadou stožárových svorek GEOS MSS,...
Designová deska z ušlechtilé oceli V2A, 1 kus
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Lišta podle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, vč. upevňovacích šroubů, k montáži na...
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Lišta podle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, vč. upevňovacích šroubů, k montáži na...
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Lišta dle DIN EN 60715, šířka 35 mm, včet. upevňovacích šroubů, k montáži na montážní držák GEOS MHU
Lišta dle DIN EN 60715, šířka 35 mm, včet. upevňovacích šroubů, k montáži na montážní držák GEOS MHU

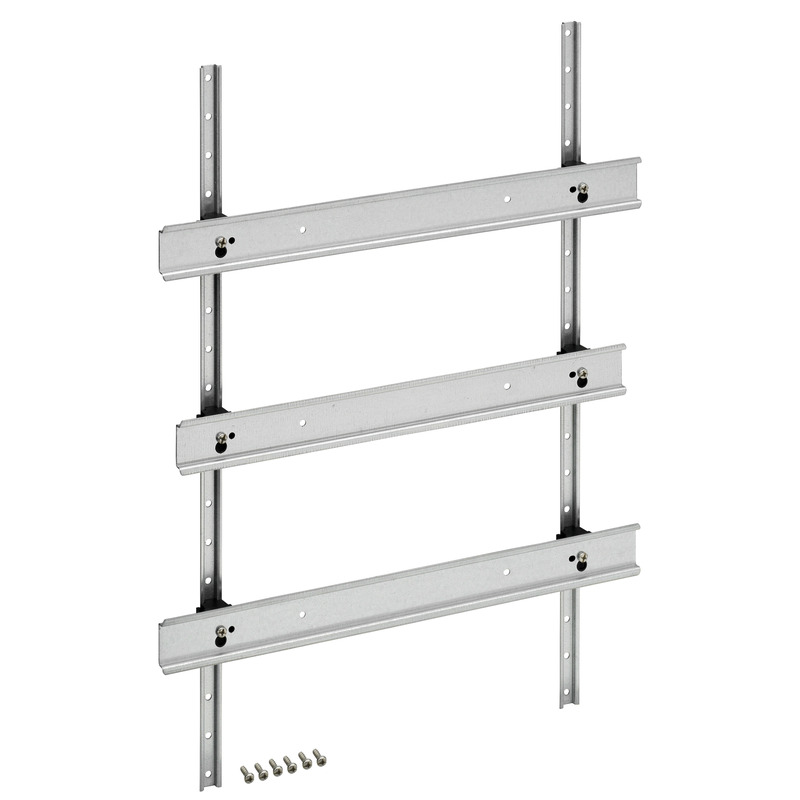

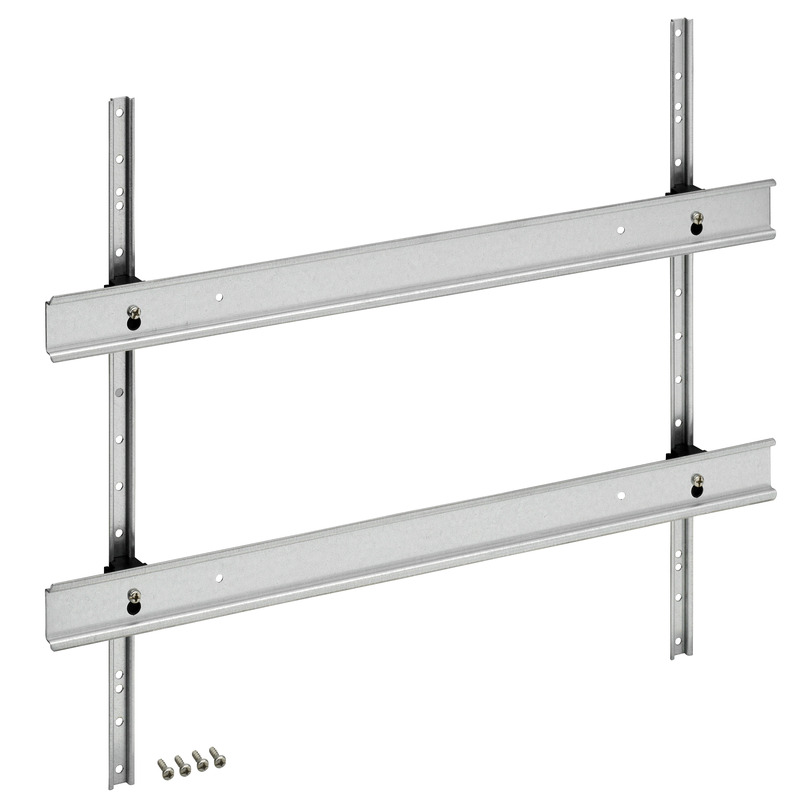

Nosný stojan s lištami, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů k montáži na...
Nosný stojan s lištami, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů k montáži na...

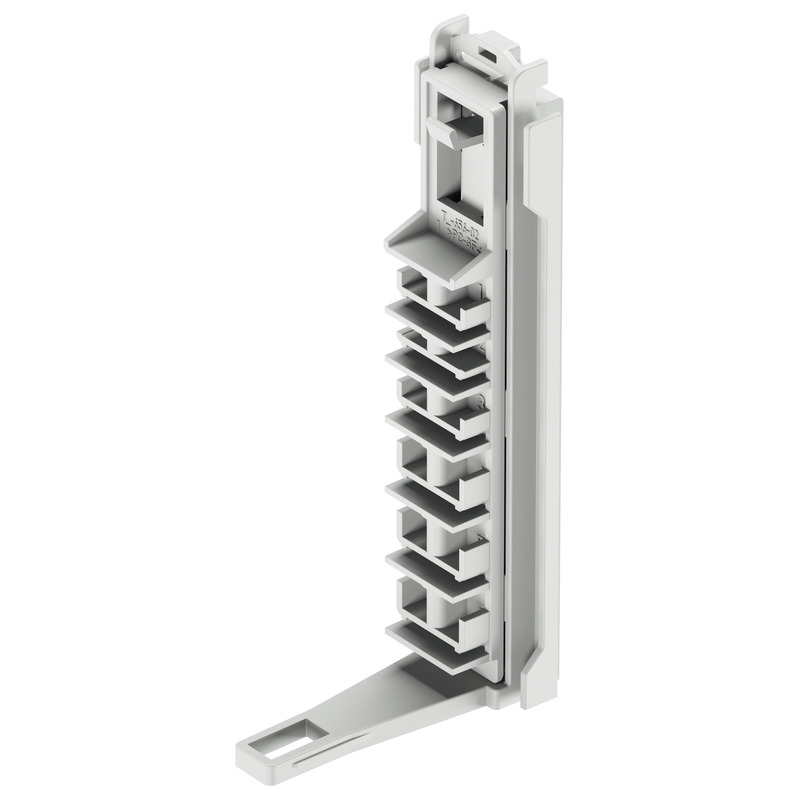

Sada montážních držáků, k montáži normovaných lišt 35 x 15 mm bez nástrojů a montážních desek v...

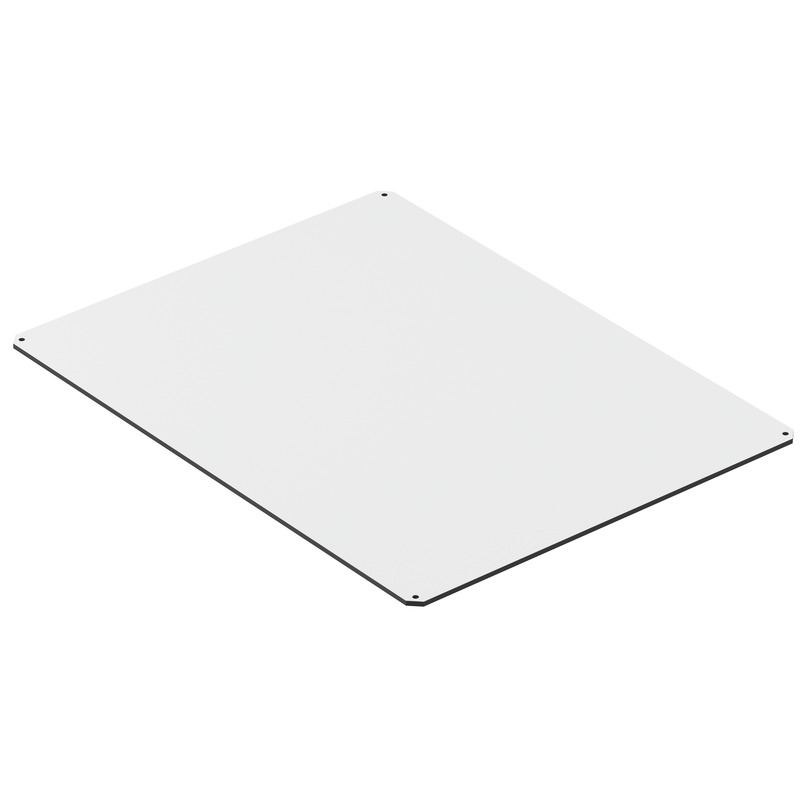

Vestavná deska z izolačního materiálu pro rám skříňových rozvaděčů GEOS, vč. upevňovacích šroubů, k...

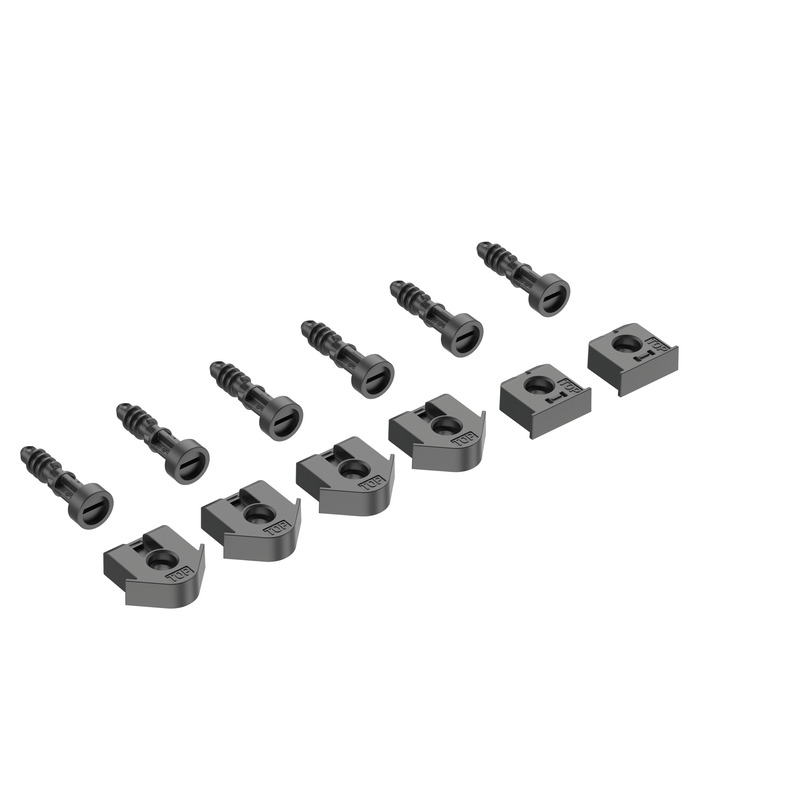

Sada šroubů vík skříňový rozvaděč

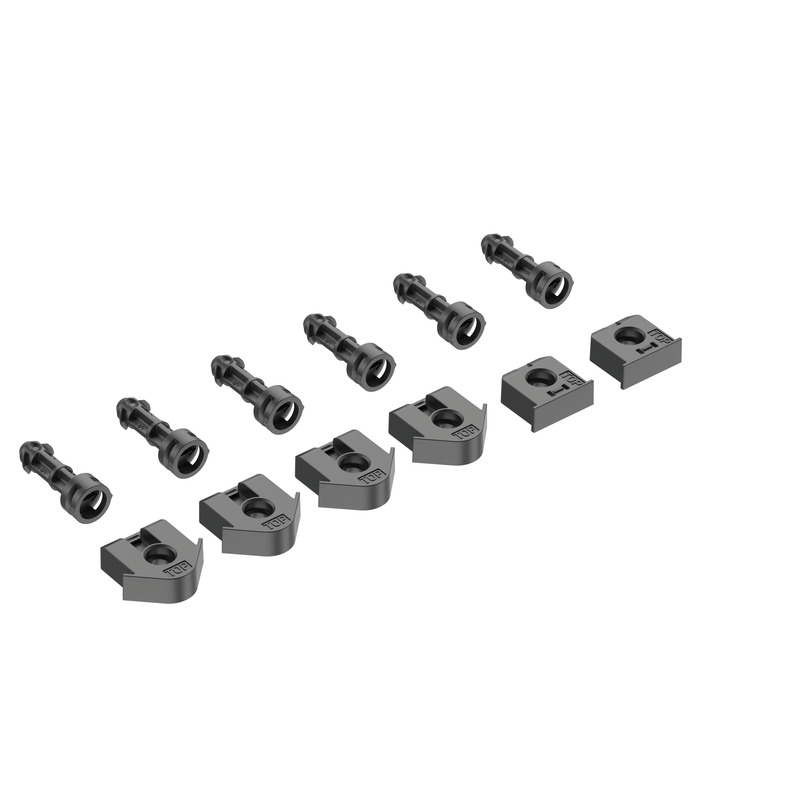

Sada rychlouzávěru skříňový rozvaděč

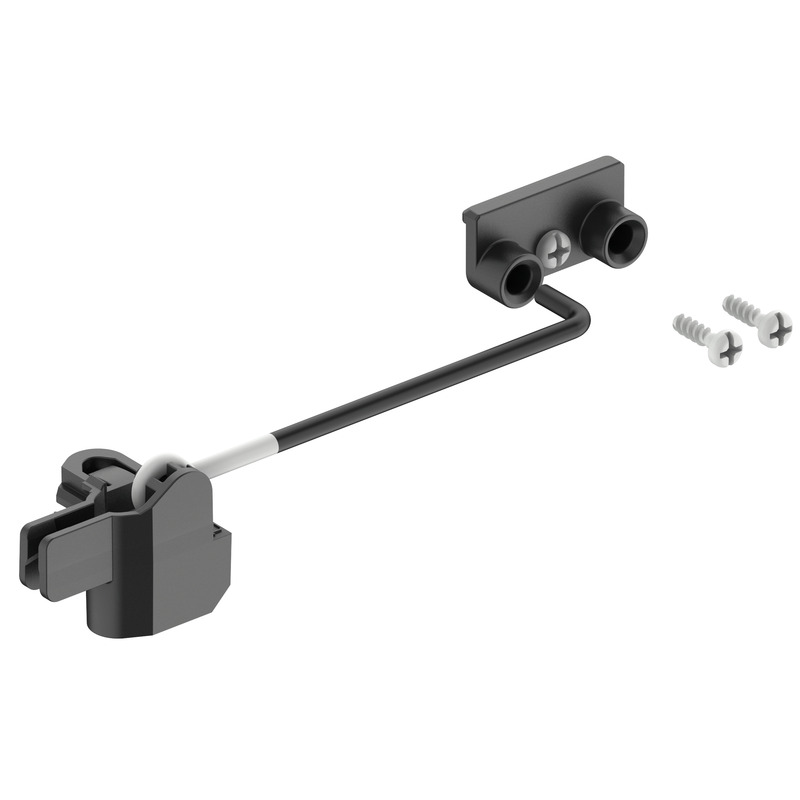

Zarážka dveří pro zafixování otevřených dveří skříňového rozvaděče ve dvou možných polohách

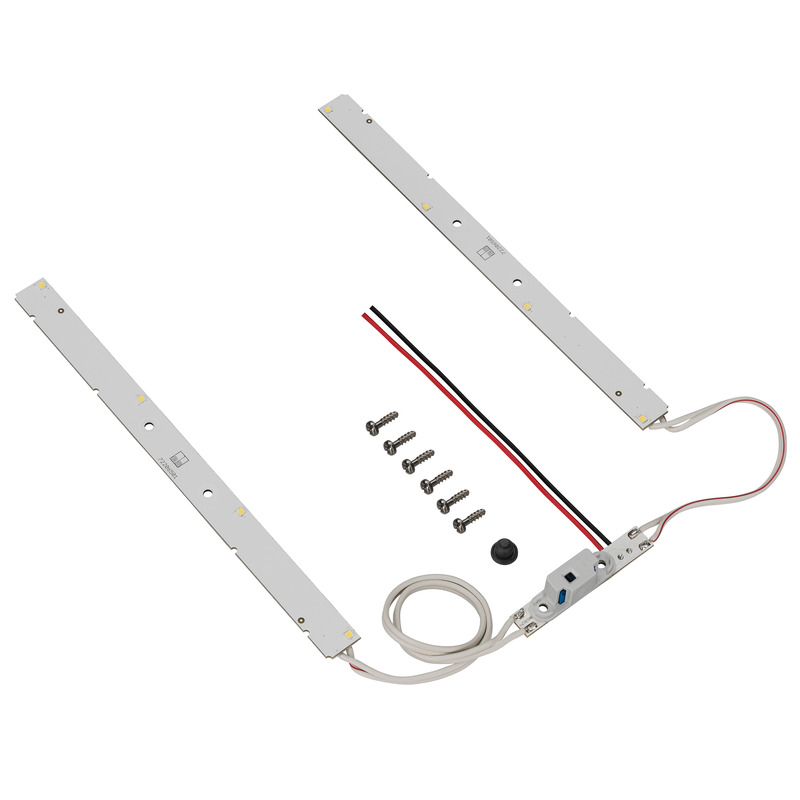

Sada vnitřního osvětlení pro osvětlení vnitřního prostoru rozvaděčů GEOS-S. Předem vydrátované LED-...

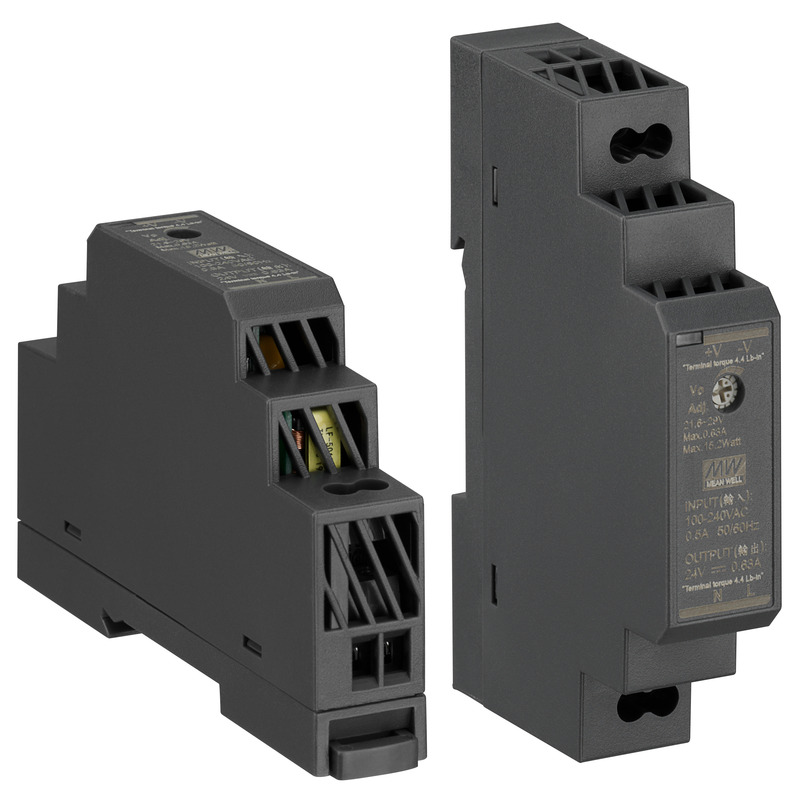

Síťový zdroj k montáži na lištu NS35. Vstupní napětí 85V až 264 V AC, výstupní napětí 21,6 V -29 V...

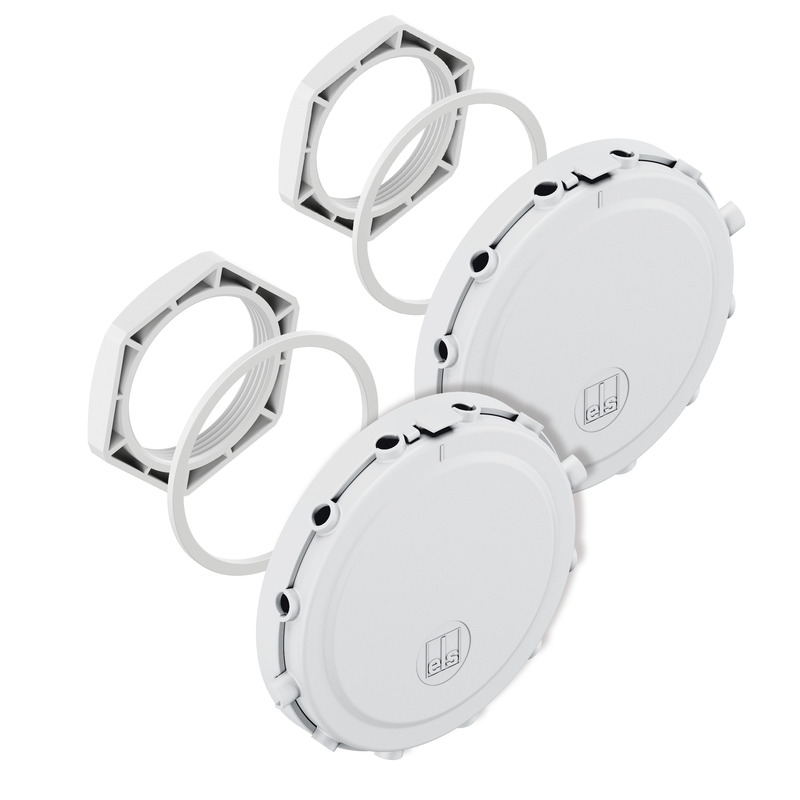

Sada ventilačních prvků BEL Air, k zamezení tvorby vodního kondenzátu ve skříních, ke kolmé vestavbě...
Děrovací fréza
Děrovací fréza pro ruční a sloupové vrtačky, vysoce kvalitní průmyslové provedení s karbidovými...
Děrovací fréza pro ruční a sloupové vrtačky, vysoce kvalitní průmyslové provedení s karbidovými...
Děrovací fréza pro ruční a sloupové vrtačky, vysoce kvalitní průmyslové provedení s karbidovými...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

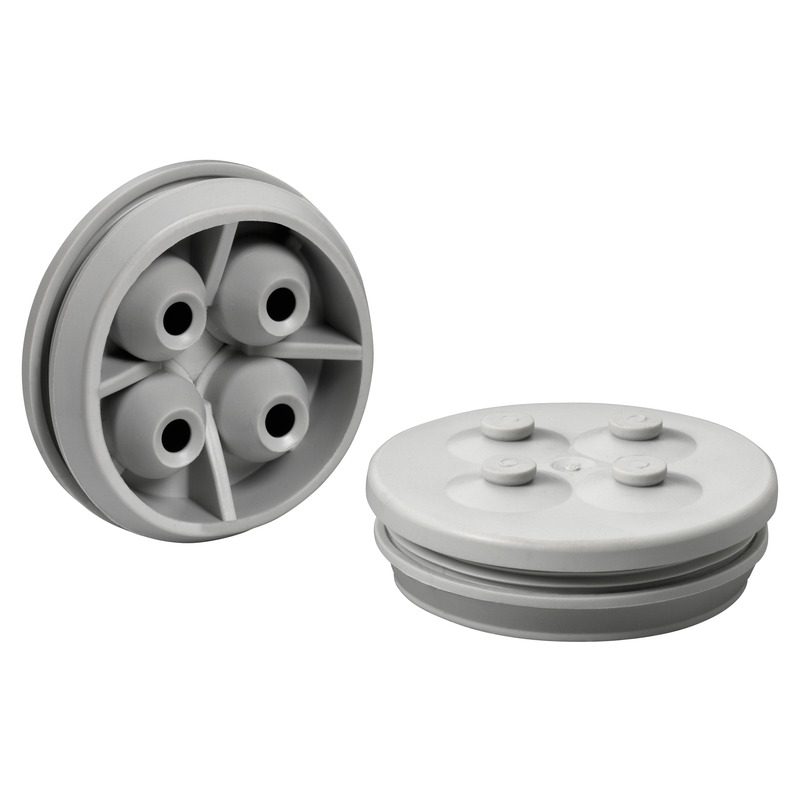

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, max. čtyři přívody vedení...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

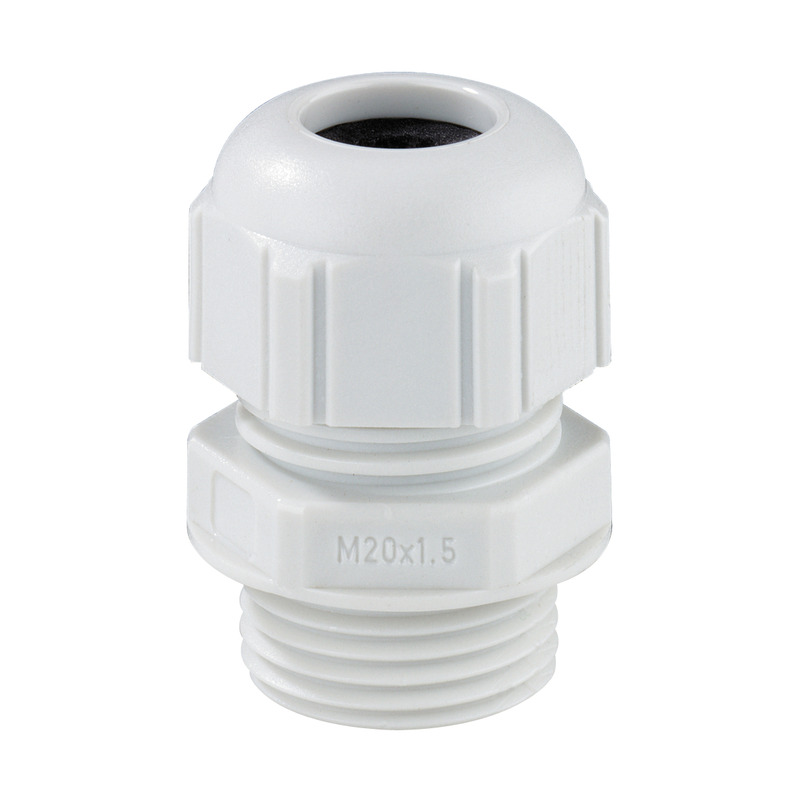

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý závit, M_ x 1,5 mm, bez kontramatice,...

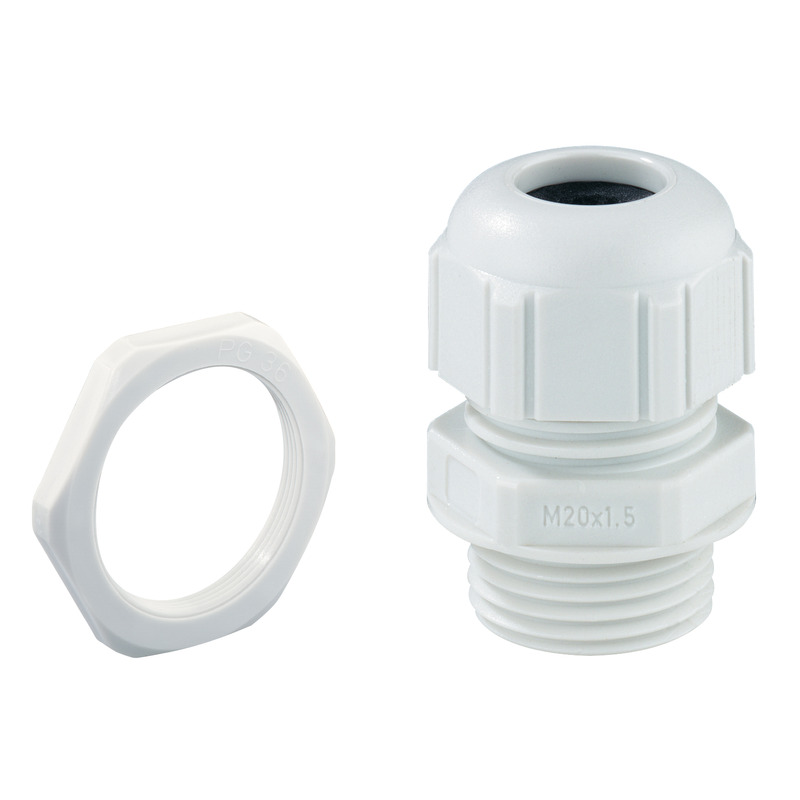

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, dlouhý připojovací závit, M_ x 1,5 mm, s...
