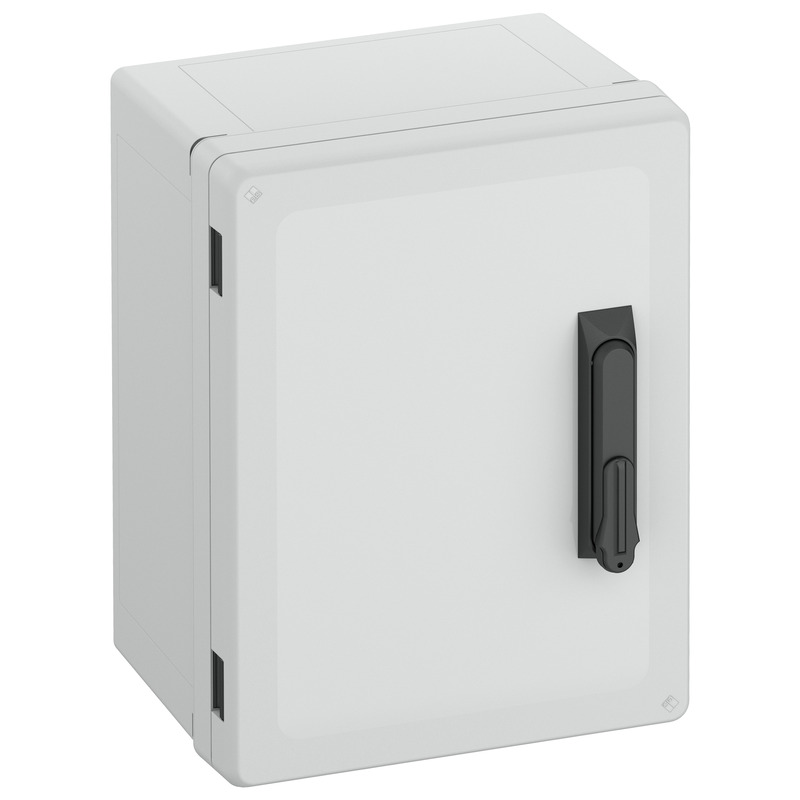

Skříňový rozvaděč
Číslo výrobku: 72073401 | Rozměry: 300 x 400 x 226 mm
Skříňový rozvaděč, vhodný pro instalaci v zátěžovém prostředí a v nechráněném venkovním prostředí, krabice a rám: polykarbonát vyztužený skleněnými vlákny, šedý, podobný RAL 7035, dvířka: Polykarbonát.
půlválcová vložka dle DIN 18252
s šedými dvířky
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1500 V |
| třída ochrany | II |
| druh krytí | IP66/IP67/IP69 |
| zavzdušněno | ne |
| UL Type Rating | 4X, 12/12K |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 300 mm |
|---|---|
| délka | 400 mm |
| výška | 226 mm |
| vnitřní délka | 371 mm |
| vnitřní šířka | 271 mm |
| vnitřní výška | 204 mm |
| Hmotnost | 5.064 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Chování při požáru podle UL 50 / UL 746C | srovnatelné s 5VA |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 960 °C |
| druh upevnění | nástěnná montáž |
|---|---|
| rázová houževnatost | IK09 |
| plombovatelné | ano |
| varianta hrdel | ne |
| pro řazení k sobě | ne |
| uzavírací systém | 2-bod, kyvná páka |
| s upevňovacími body ve víku | ano |
| Typ horního dílu | Dveře |
| Uzavírací vložka | bez |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Nechráněná venkovní oblast |
| EAN | 4013902646098 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | Polykarbonát, zesílený skelnými vlákny |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál přívodu | nerelevantní |
| materiál těsnění | silikon |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
| zkušební značka | UL-EU (EN 62208) |
|---|---|
| zkušební značka | UL-EU (EN 61439-1/-2) |
| zkušební značka | UL-EU (EN 61439-1/-3) |
| zkušební značka | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
| Výkres v měřítku | dxf (16 MB) |
|---|---|
| Výkres v měřítku | pdf (3 MB) |
| Výkres v měřítku | dwg (3 MB) |
| Výkres v měřítku | jpg (1 MB) |
