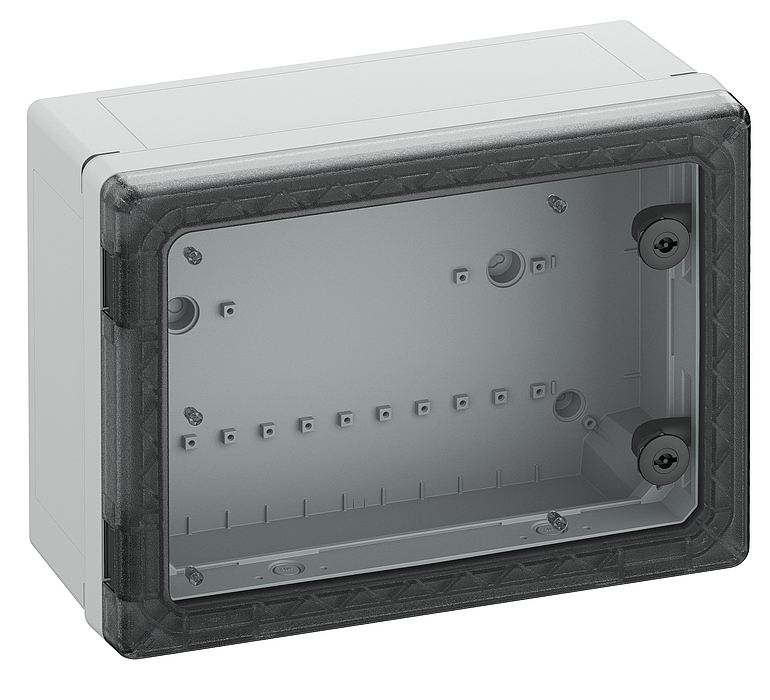

Skříňový rozvaděč

GEOS-S 4030-18-to

Číslo výrobku: 71144301 | Rozměry: 400 x 300 x 180 mm

Skříňový rozvaděč, vhodný pro instalaci v zátěžovém prostředí a v nechráněném venkovním prostředí, krabice a rám: polykarbonát vyztužený skleněnými vlákny, šedý, podobný RAL 7035, dvířka: Polykarbonát.
rozvaděčové zamykání 3 mm dvojzub (možnost výměny) podle DIN 43668

s transparentními dvířky

elektrické vlastnosti

domezovací izolační napětí AC	1000 V
domezovací izolační napětí DC	1500 V
třída ochrany	II
druh krytí	IP66/IP67/IP69
zavzdušněno	ne
UL Type Rating	4X, 12/12K

barva

barva spodní díl	šedá
barva horní díl	transparentní

rozměry

šířka	400 mm
délka	300 mm
výška	180 mm
vnitřní délka	271 mm
vnitřní šířka	371 mm
vnitřní výška	158 mm
Hmotnost	3 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Chování při požáru podle UL 50 / UL 746C	srovnatelné s 5VA
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná montáž
rázová houževnatost	IK09
plombovatelné	ne
varianta hrdel	ne
pro řazení k sobě	ne
uzavírací systém	2-bod, otočná zástrčka
s upevňovacími body ve víku	ano
Typ horního dílu	Dveře
Uzavírací vložka	Dvojzub, 3 mm

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902640515
Packing Unit Code	CT
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál přívodu	nerelevantní
materiál těsnění	silikon
materiál šroubu víka	polyamid, zesílený skelnými vlákny

certifikáty

zkušební značka	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
zkušební značka	UL-EU (EN 62208)
zkušební značka	UL-EU (EN 61439-1/-2)
zkušební značka	UL-EU (EN 61439-1/-3)
zkušební značka	UL-EU (EN 61439-1 & EN IEC 61439-7)
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Příručka

Produktová příručka DE	pdf (9 MB)
Produktová příručka EN	pdf (13 MB)

Montážní návod

Montážní návod DE/EN/FR	pdf (1.007 KB)
Montážní návod	pdf (2 MB)

Rozměrový list

Výkres v měřítku	pdf (1 MB)
Výkres v měřítku	dwg (3 MB)
Výkres v měřítku	dxf (15 MB)
Výkres v měřítku	jpg (1 MB)

Certifikát

Prohlášení výrobce DE/EN	pdf (680 KB)
CE Prohlášení PL	pdf (132 KB)
UL-EU Certifikát (EN 61439-7) EN	pdf (231 KB)
DNV Certifikát EN	pdf (205 KB)
UL-EU Certifikát (EN 61439-3) EN	pdf (234 KB)
UKCA Prohlášení EN	pdf (51 KB)
UL Certifikát (UL50 / UL50E) EN	pdf (282 KB)
CE Prohlášení DE	pdf (129 KB)
DLG Schválení EN	pdf (936 KB)
DLG Schválení DE	pdf (703 KB)
UL-EU Certifikát (EN 62208) EN	pdf (236 KB)
UL-EU Certifikát (EN 61439-2) EN	pdf (230 KB)

Příslušenství

Montážní deska GEOS MPI-3040

Rozměry : 250 x 350 x 5 mm
Číslo výrobku: 72000401

pro GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22

Montážní deska z izolačního materiálu, včetně upevňovacích šroubů, k montáži na dno, Volitelně možná...
