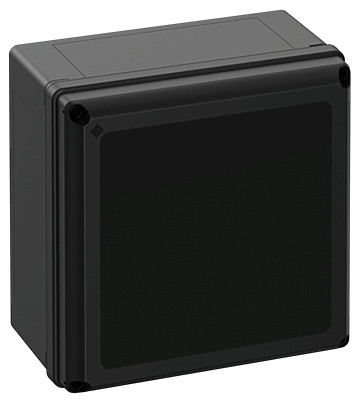

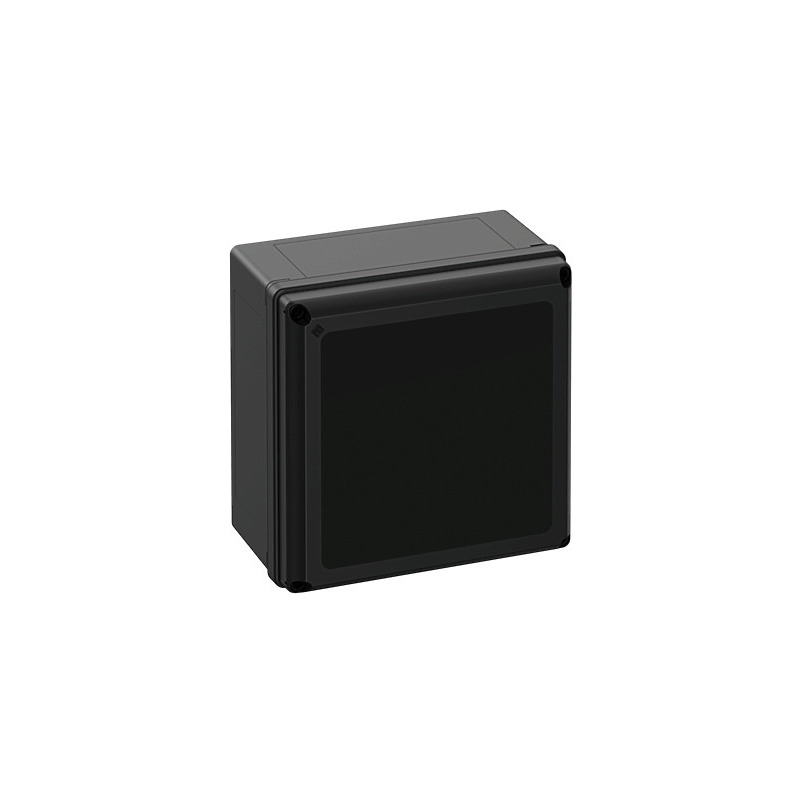

Prázdná skříň
Číslo výrobku: 74243301 | Rozměry: 300 x 300 x 180 mm
Prázdná skříň, vhodná pro instalaci v zátěžovém prostředí a v nechráněném venkovním prostředí, krabice: polykarbonát vyztužený skleněnými vlákny, černý, podobný RAL 9005, víko: polykarbonát
s černým víkem
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1500 V |
| třída ochrany | II |
| druh krytí | IP66/IP67/IP69 |
| zavzdušněno | ne |
| UL Type Rating | 4X, 12/12K |
| barva spodní díl | černá |
|---|---|
| barva horní díl | černá |
| šířka | 300 mm |
|---|---|
| délka | 300 mm |
| výška | 180 mm |
| vnitřní délka | 271 mm |
| vnitřní šířka | 271 mm |
| vnitřní výška | 158 mm |
| Hmotnost | 2.48 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Chování při požáru podle UL 50 / UL 746C | srovnatelné s 5VA |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 960 °C |
| druh upevnění | nástěnná/stropní montáž |
|---|---|
| rázová houževnatost | IK09 |
| plombovatelné | ano |
| varianta hrdel | ne |
| pro řazení k sobě | ano |
| s upevňovacími body ve víku | ano |
| Typ horního dílu | Víko |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Nechráněná venkovní oblast |
| EAN | 4013902667055 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | Polykarbonát, zesílený skelnými vlákny |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál přívodu | nerelevantní |
| materiál těsnění | silikon |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
| zkušební značka | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| zkušební značka | UL-EU (EN 62208) |
| zkušební značka | UL-EU (EN 61439-1/-2) |
| zkušební značka | UL-EU (EN 61439-1/-3) |
| zkušební značka | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
| Výkres v měřítku | pdf (635 KB) |
|---|---|
| Výkres v měřítku | dwg (1 MB) |
| Výkres v měřítku | dxf (8 MB) |
| Výkres v měřítku | jpg (1 MB) |
Montážní deska z izolačního materiálu, včetně upevňovacích šroubů, k montáži na dno, Volitelně možná...
Montážní deska z ocelového plechu, včetně upevňovacích šroubů, k montáži na dno, Volitelně možná...
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Sada montážních držáků, k montáži normovaných lišt 35 x 7,5 mm bez nástrojů a montážních desek v...
Lišta dle DIN EN 60715, šířka 35 mm, ve výškách 7,5 a 15 mm, včet. upevňovacích šroubů, k montáži na...
Sada montážních držáků, k montáži normovaných lišt 35 x 15 mm bez nástrojů a montážních desek v...
Lišta dle DIN EN 60715, šířka 35 mm, včet. upevňovacích šroubů, k montáži na montážní držák GEOS MHU
Sada univerzálních montážních držáků, k montáži lišt GEOS NS 35-200 až -400 v různých výškách,...
Sada montážních držáků, k montáži lišt 35 x 7,5 mm bez nástrojů a montážních desek v různých...
Oddělovací stěna z izolačního materiálu pro prázdnou skříň vč. nosníků, k rozčlenění skříně
Vestavná deska z izolačního materiálu pro prázdnou skříň, vč. upevňovacích šroubů, k individuálnímu...
Ochrana proti dotyku přístroje montované v řadě, vč. upevňovacích šroubů, k montáži do prázdného...
Vestavná deska z izolačního materiálu pro montáž na vnitřní stranu vík prázdných skříní, vč....
Sada šroubů vík prázdná skříň
Sada rychlouzávěru prázdná skříň
Sada šroubů vík s bezpečnostní funkcí pro GEOS-L prázdnou skříň 3030/3040, s tříhrannou hlavou 8 mm

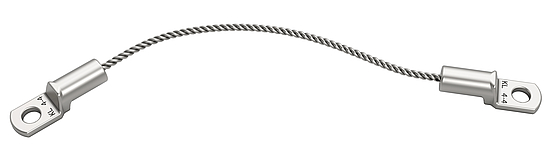

Pojistka proti ztrátě víka z ušlechtilé oceli s upevňovacími šrouby, možná dodatečná montáž
