2K-Mini AB SB-L

Číslo výrobku: 34570801 | Rozměry: 89 x 43 x 38 mm

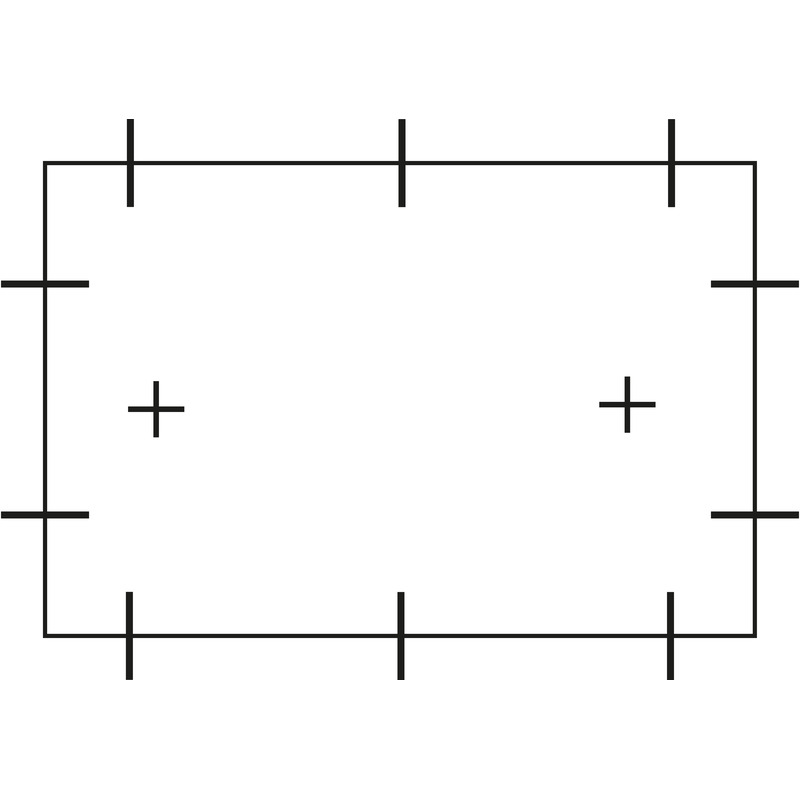

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 2,5 mm², U_i=400 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samotěsnicí měkká přívodní membrána, Rozsah těsnění 2 - 14 mm, (1 prolis ze zadu, 10 vývodek z boku), Vnější místa pro připevnění, pro standardní instalace ve vnitřním prostoru

červená, bez svorek, k označení proudových obvodů nouzového osvětlení

elektrické vlastnosti

domezovací izolační napětí AC	400 V
max. průřez vodiče	2,5 mm²
třída ochrany	II
druh krytí	IP55
typ svorky	bez
UL Type Rating	žádné údaje

barva

barva spodní díl	červená
barva horní díl	červená

rozměry

šířka	89 mm
délka	43 mm
výška	38 mm
vnitřní délka	33 mm
vnitřní šířka	79 mm
vnitřní výška	33 mm
Hmotnost	0.0317 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

pro těsnicí rozsah min.	2 mm
pro těsnicí rozsah max.	14 mm
rázová houževnatost	IK07
plombovatelné	ne
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902642557
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen
materiál přívodu	Termoplastický elastomer
materiál těsnění	termoplastický elastomer

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
