Rozbočovací krabice

2K-12-L/w

Číslo výrobku: 34461201 | Rozměry: 85 x 85 x 37 mm

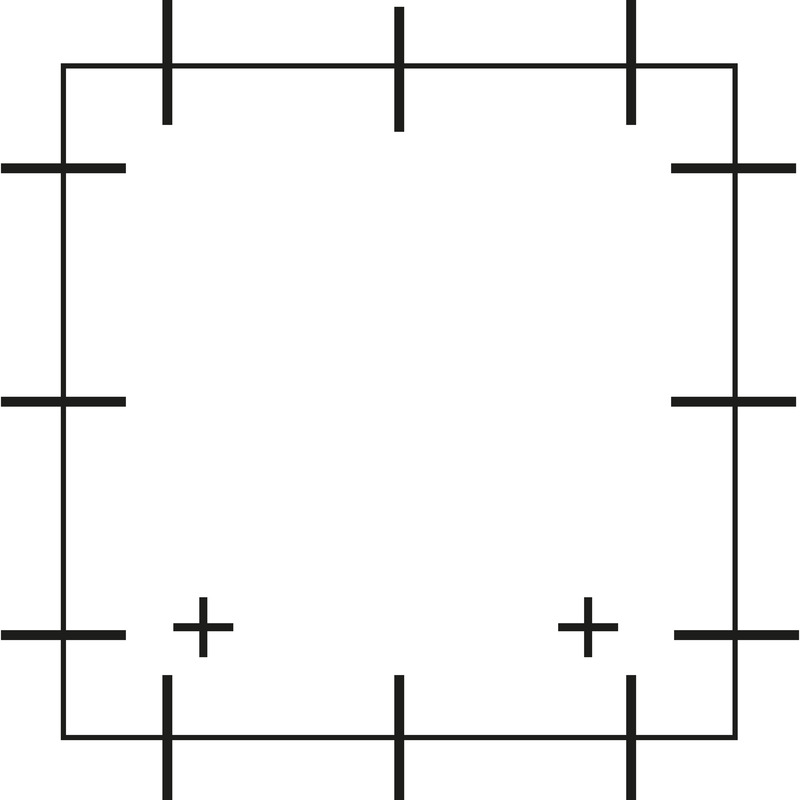

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 2,5 mm², U_i=400 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samotěsnicí měkká přívodní membrána, Rozsah těsnění 2 - 14 mm, (2 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

bílá, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC	400 V
max. průřez vodiče	2,5 mm²
třída ochrany	II
druh krytí	IP55
UL Type Rating	žádné údaje

barva

barva spodní díl	bílá
barva horní díl	bílá

rozměry

šířka	85 mm
délka	85 mm
výška	37 mm
Hmotnost	0.045 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

pro těsnicí rozsah min.	2 mm
pro těsnicí rozsah max.	14 mm
druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ne
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902399444
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen
materiál přívodu	Termoplastický elastomer
materiál těsnění	termoplastický elastomer

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (359 KB)
Výkres v měřítku	dxf (2 MB)
Výkres v měřítku	dwg (339 KB)
Výkres v měřítku	jpg (1 MB)

Certifikát

VDE Certifikát (EN 60670) DE/EN	pdf (301 KB)
UKCA Prohlášení EN	pdf (168 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
CE Prohlášení DE/EN/PL	pdf (142 KB)
