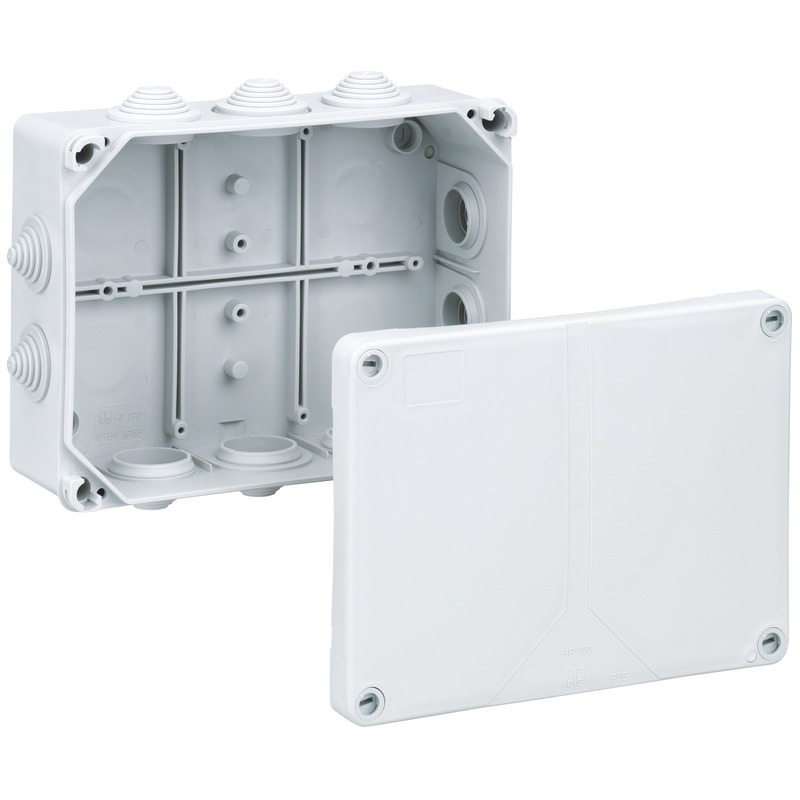

HP 190-L HP 190-L

Rozbočovací krabice

HP 190-L

Číslo výrobku: 32699001 | Rozměry: 199 x 149 x 77 mm

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 16 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stupňovité vývodky, M25/M32/M40, Rozsah těsnění 13 - 26,5 mm, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP55
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 199 mm
délka 149 mm
výška 77 mm
vnitřní délka 140 mm
vnitřní šířka 190 mm
vnitřní výška 70 mm
Hmotnost 0.31 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ne

mechanické vlastnosti

pro těsnicí rozsah min. 13 mm
pro těsnicí rozsah max. 26.5 mm
druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ne
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902940073
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (550 KB)

Rozměrový list

Výkres v měřítku dwg (2 MB)
Výkres v měřítku dxf (8 MB)
Výkres v měřítku pdf (1 MB)

Certifikát

UKCA Prohlášení EN pdf (48 KB)
CE Prohlášení DE/EN/PL pdf (311 KB)
VDE Certifikát DE/EN pdf (606 KB)
CE Prohlášení DE/EN/FR pdf (218 KB)

Příslušenství

Spojovací sada - KS M25

Spojovací sada KS M25

  • Rozměry : 36 x 32 x 27 mm
  • Číslo výrobku: 19202501

Délka závitu 19 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M25-gro

Spojovací sada KS M25-gro

  • Rozměry : 36 x 32 x 22 mm
  • Číslo výrobku: 19202601

Délka závitu 22 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Montážní deska - TK MPI-1811

Montážní deska TK MPI-1811

  • Rozměry : 150 x 90 x 2,5 mm
  • Číslo výrobku: 19500601

TK PS / TK PC 1811



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, vč. upevňovacích...



Seznam sledovaných položek
Podrobnosti
DIN lišta - NS 35-106

DIN lišta NS 35-106

  • Rozměry : 35 x 106,0 x 7,5 mm
  • Číslo výrobku: 19810601

pro TK 1309, TK 1313 a Abox/Abox-i 100, délka 106 mm



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Seznam sledovaných položek
Podrobnosti
DIN lišta - NS 35-144

DIN lišta NS 35-144

  • Rozměry : 35 x 144,0 x 7,5 mm
  • Číslo výrobku: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Seznam sledovaných položek
Podrobnosti

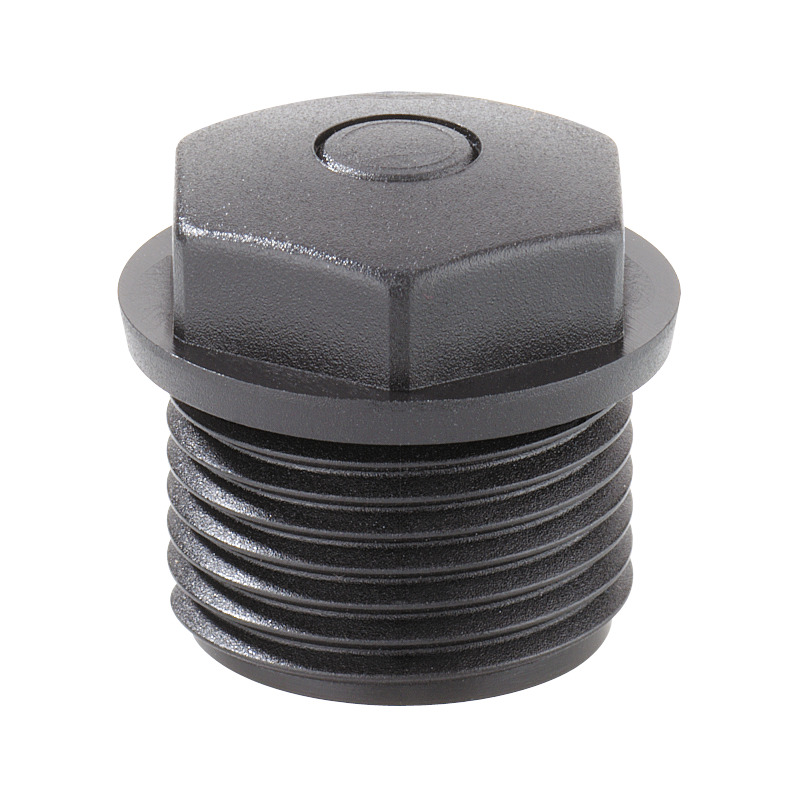

Vývodka - WST M25/sw

Vývodka WST M25/sw

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 20302501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, černá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M25

Vývodka WST M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 20342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M40

Vývodka WST M40

  • Rozměry : 45,8 x 45,8 x 28 mm
  • Číslo výrobku: 20344001

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti

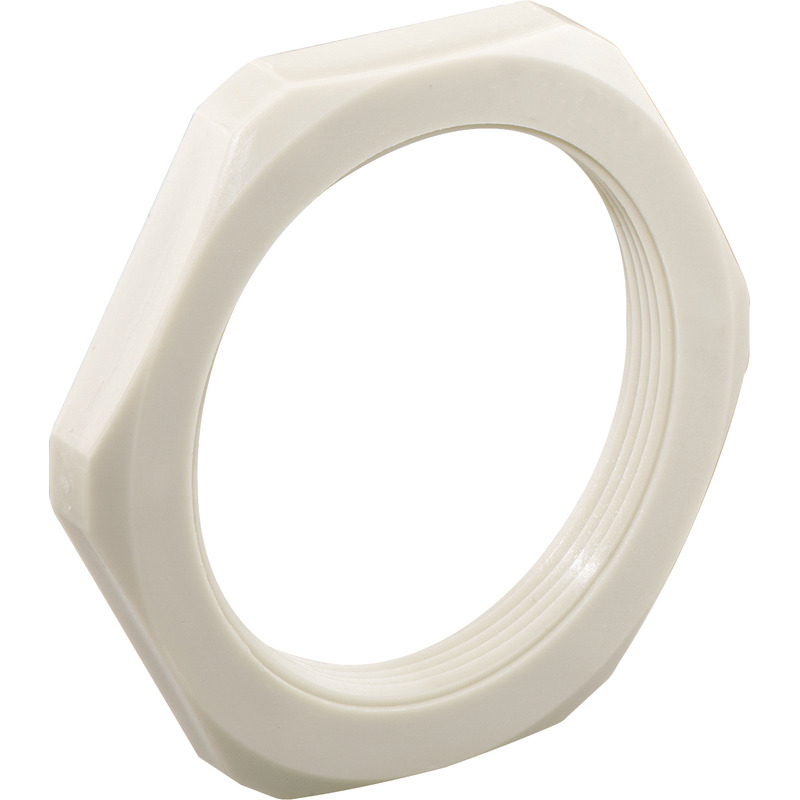

Kontramatice - GMU PA M25

Kontramatice GMU PA M25

  • Rozměry : 36 x 36 x 6 mm
  • Číslo výrobku: 20842501

Závit M25x1,5



Kontramatice pro metrickou vývodku a kabelová šroubení, polyamid



Seznam sledovaných položek
Podrobnosti
Kontramatice - GMU PA M40

Kontramatice GMU PA M40

  • Rozměry : 56 x 56 x 7 mm
  • Číslo výrobku: 20844001

Závit M40x1,5



Kontramatice pro metrickou vývodku a kabelová šroubení, polyamid



Seznam sledovaných položek
Podrobnosti

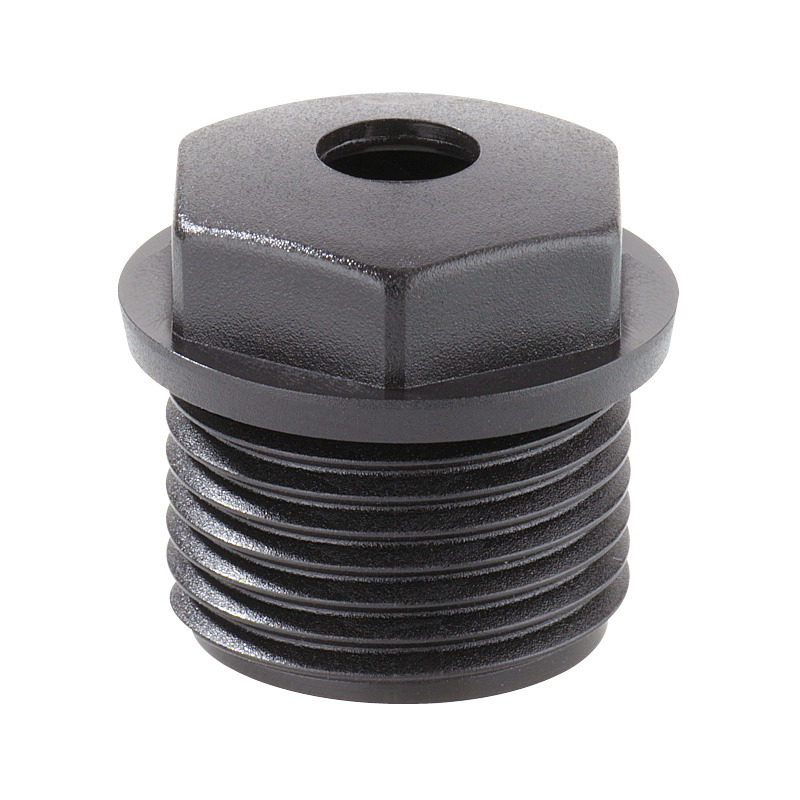

Vývodka - WNI M25/sw

Vývodka WNI M25/sw

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 21302501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, černá



Seznam sledovaných položek
Podrobnosti
Vývodka - WNI M25

Vývodka WNI M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 21342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M25

Stupňovitá vývodka SNI M25

  • Rozměry : 30 x 30 x 19 mm
  • Číslo výrobku: 21642501

Rozsah těsnění 5 - 21 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti

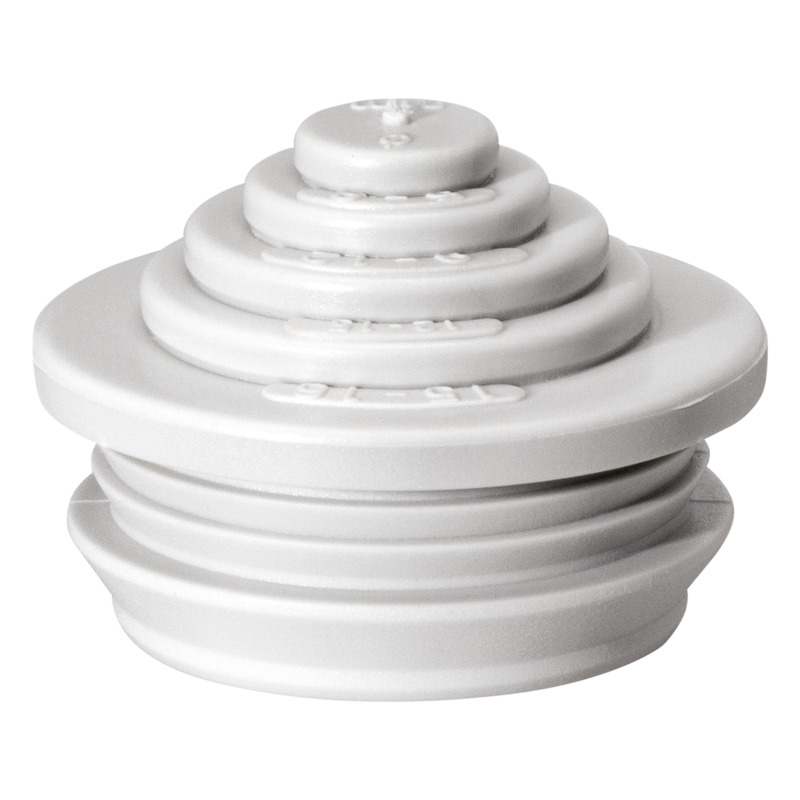

Stupňovitá vývodka - SNI M40

Stupňovitá vývodka SNI M40

  • Rozměry : 45 x 45 x 24 mm
  • Číslo výrobku: 21644001

Rozsah těsnění 14 - 54 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM/sw

Kabelové šroubení KVR M25-MGM/sw

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22702501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M40-MGM/sw

Kabelové šroubení KVR M40-MGM/sw

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22704001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M40-MGM

Kabelové šroubení KVR M40-MGM

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M25

Vývodka AST M25

  • Rozměry : 29,5 x 29,5 x 22,6 mm
  • Číslo výrobku: 23042501

Rozsah těsnění 9 - 18,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M40

Vývodka AST M40

  • Rozměry : 46,5 x 46,5 x 25,6 mm
  • Číslo výrobku: 23044001

Rozsah těsnění 17 - 30 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Vývodka - AST M25/or

Vývodka AST M25/or

  • Číslo výrobku: 23062501

Rozsah těsnění 9 - 18 mm



Vývodka IP 54, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!

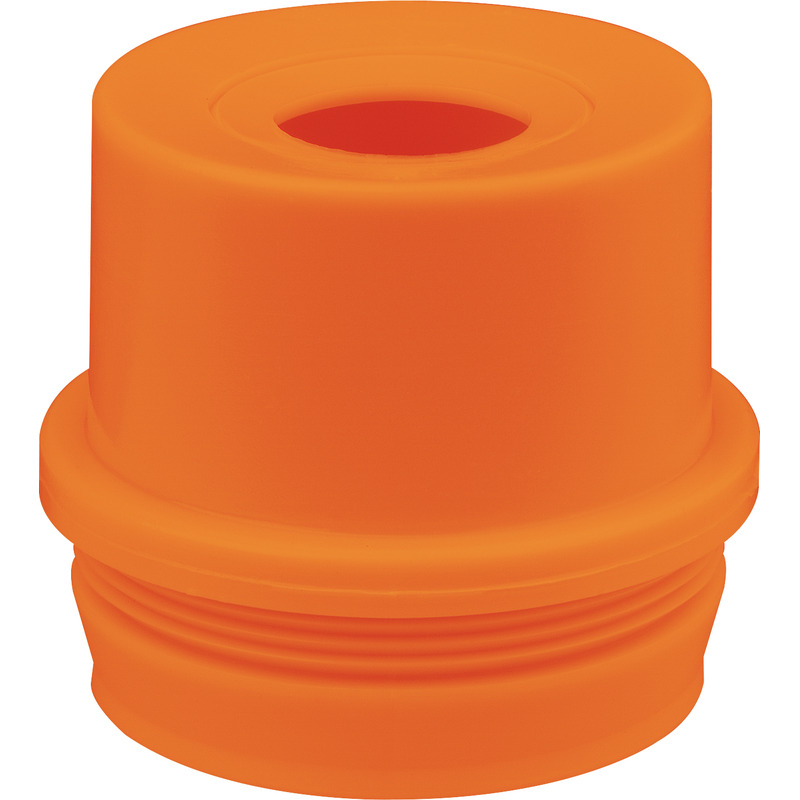

Vývodka - AST M40/or

Vývodka AST M40/or

  • Číslo výrobku: 23064001

Rozsah těsnění 17 - 30 mm



Vývodka IP 54, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M25

Zaslepovací zátky VST M25

  • Rozměry : 29,5 x 29,5 x 14,1 mm
  • Číslo výrobku: 23142501

Rozsah těsnění 9 - 16 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M40

Zaslepovací zátky VST M40

  • Rozměry : 44,5 x 44,5 x 14,6 mm
  • Číslo výrobku: 23144001

Rozsah těsnění 17 - 30 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Zaslepovací zátky - VST M25/or

Zaslepovací zátky VST M25/or

  • Rozměry : 29,5 x 29,5 x 14,1 mm
  • Číslo výrobku: 23162501



Zaslepovací zátka s uzavřenou těsnicí membránou. Jsou zapotřebí při kombinaci DAL 1 / DAL 2 za...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Zaslepovací zátky - VST M40/or

Zaslepovací zátky VST M40/or

  • Rozměry : 44,5 x 44,5 x 14,6 mm
  • Číslo výrobku: 23164001



Zaslepovací zátka s uzavřenou těsnicí membránou. Jsou zapotřebí při kombinaci DAL 1 / DAL 2 za...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!

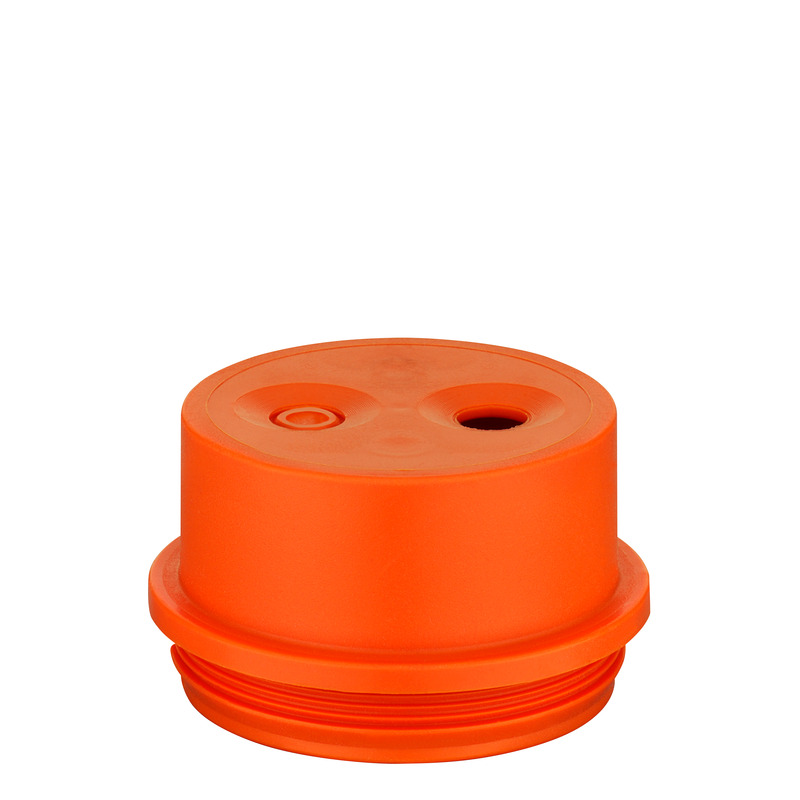

Vývodka - DST M40 or

Vývodka DST M40 or

  • Číslo výrobku: 23564001

Se dvěma těsnicími membránami, jedna otevřená, oranžová, pro tloušťku...



Vývodka IP 54, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25

Kabelové šroubení KVR M25

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 24742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, bez kontramatice, šedé
(*...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M40

Kabelové šroubení KVR M40

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 24744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, bez kontramatice, šedé
(*...



Seznam sledovaných položek
Podrobnosti
Těsnicí kroužek - ADR M25

Těsnicí kroužek ADR M25

  • Rozměry : 30 x 30 x 2,0 mm
  • Číslo výrobku: 24902501

natur, vnitřní průměr 25 mm, vnější průměr 30 mm, tloušťka 2 mm



Připojovací závit - těsnicí kroužek pro vývodku a kabelové šroubení s metrickým závitem, polyetylen



Seznam sledovaných položek
Podrobnosti
Těsnicí kroužek - ADR M40

Těsnicí kroužek ADR M40

  • Rozměry : 45 x 45 x 2,0 mm
  • Číslo výrobku: 24904001

natur, vnitřní průměr 40 mm, vnější průměr 45 mm, tloušťka 2 mm



Připojovací závit - těsnicí kroužek pro vývodku a kabelové šroubení s metrickým závitem, polyetylen



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25/sw

Dvojitá membránová vývodka DMS M25/sw

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26002501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti

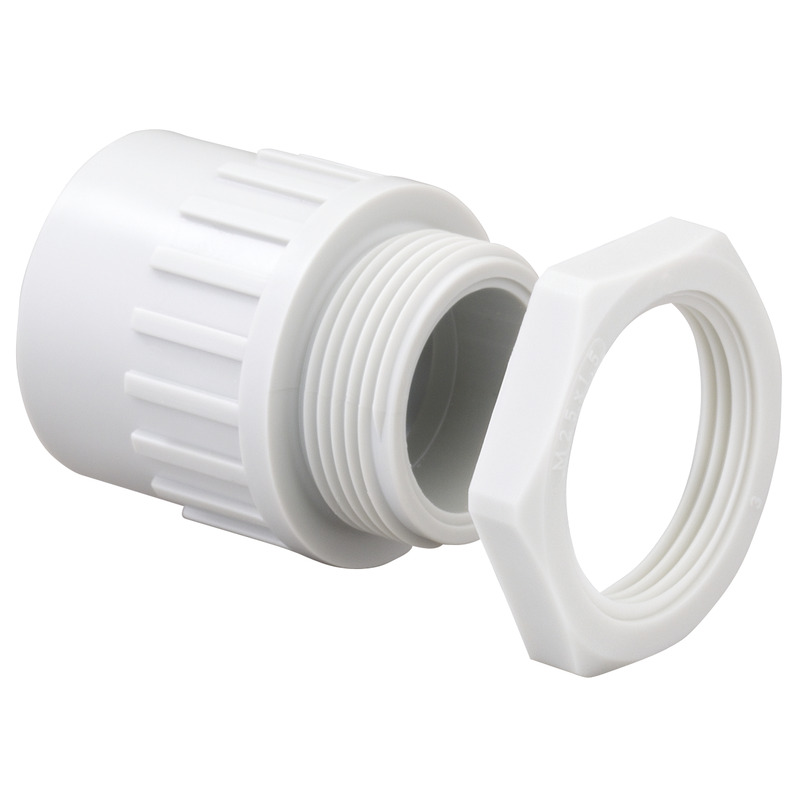

Trubkové hrdlo - RST M25

Trubkové hrdlo RST M25

  • Rozměry : 36 x 32 x 38 mm
  • Číslo výrobku: 28842501

pro trubky s vnějším průměrem 25 mm



Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Svorkovnice - WK 100 KLS-10²

Svorkovnice WK 100 KLS-10²

  • Rozměry : 33 x 96 x 26,5 mm
  • Číslo výrobku: 46051001

5x10 mm², pro K15, K3-, K4-EK krabice



Spojovací svorka, Ui=400V / 690V



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
DIN lišta - NS 35-90

DIN lišta NS 35-90

  • Rozměry : 80 x 88 x 7,5 mm
  • Číslo výrobku: 97980001

DIN lišta 35 mm k dodatečné vestavbě do IBTronic-TT H120TT-S2



DIN lišta podle EN 60715, 35 x 7,5mm



Seznam sledovaných položek
Podrobnosti
nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



Seznam sledovaných položek
Podrobnosti

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

Text produktu

Vaše přímá linka k našim odborníkům

Máte otázky k výrobku a chtěli byste získat radu?
Zde nám můžete přímo zanechat zprávu, která se týká výrobku.

Napsat zprávu
Přidat výrobek do seznamu sledovaných položek

Stávající seznamy sledovaných položek

Nový seznam sledovaných položek

uspořádat seznam sledovaných položek
