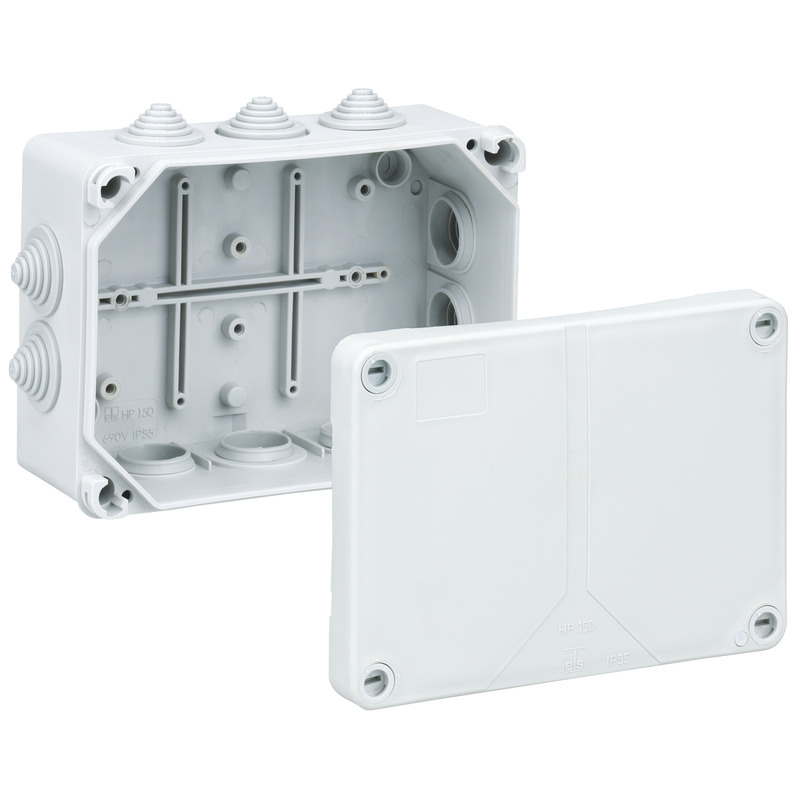

Abzweigdose HP 150-L (32695001) Standardní vnitřní instalace: Spelsberg

Rozbočovací krabice

HP 150-L

Číslo výrobku: 32695001 | Rozměry: 164 x 119 x 77 mm

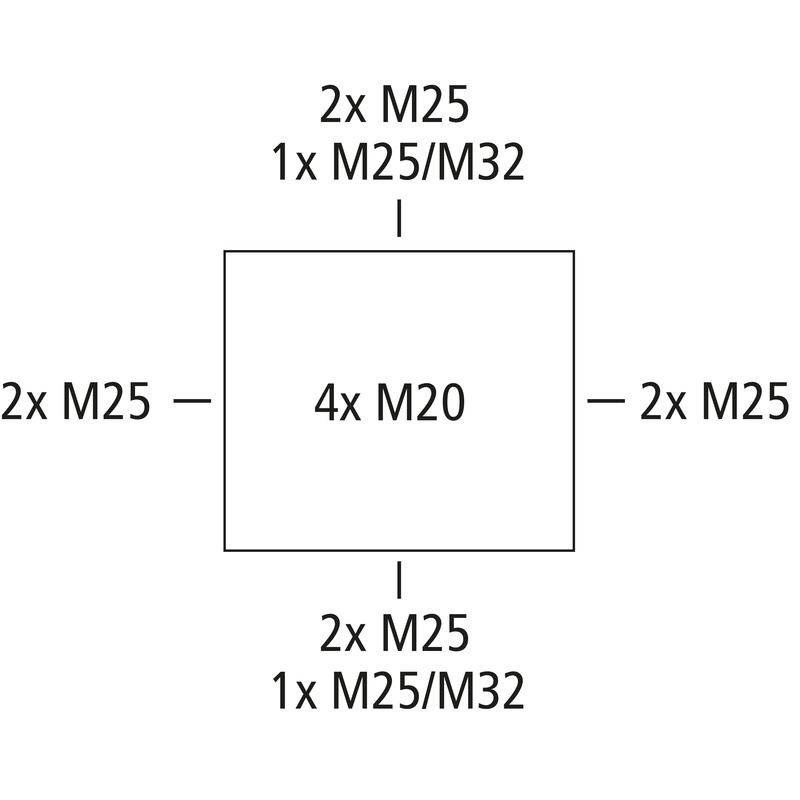

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 10 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stupňovité vývodky, M20/M25/M32, Rozsah těsnění 5 - 21 mm, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 10 mm²
třída ochrany II
druh krytí IP55
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 164 mm
délka 119 mm
výška 77 mm
vnitřní délka 110 mm
vnitřní šířka 155 mm
vnitřní výška 70 mm
Hmotnost 0.25 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ne

mechanické vlastnosti

pro těsnicí rozsah min. 5 mm
pro těsnicí rozsah max. 21 mm
druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ne
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902940066
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (550 KB)

Rozměrový list

Výkres v měřítku dwg (1 MB)
Výkres v měřítku dxf (7 MB)
Výkres v měřítku pdf (1 MB)

Certifikát

VDE Certifikát DE/EN pdf (606 KB)
UKCA Prohlášení EN pdf (48 KB)
CE Prohlášení DE/EN/FR pdf (218 KB)
CE Prohlášení DE/EN/PL pdf (311 KB)

Příslušenství

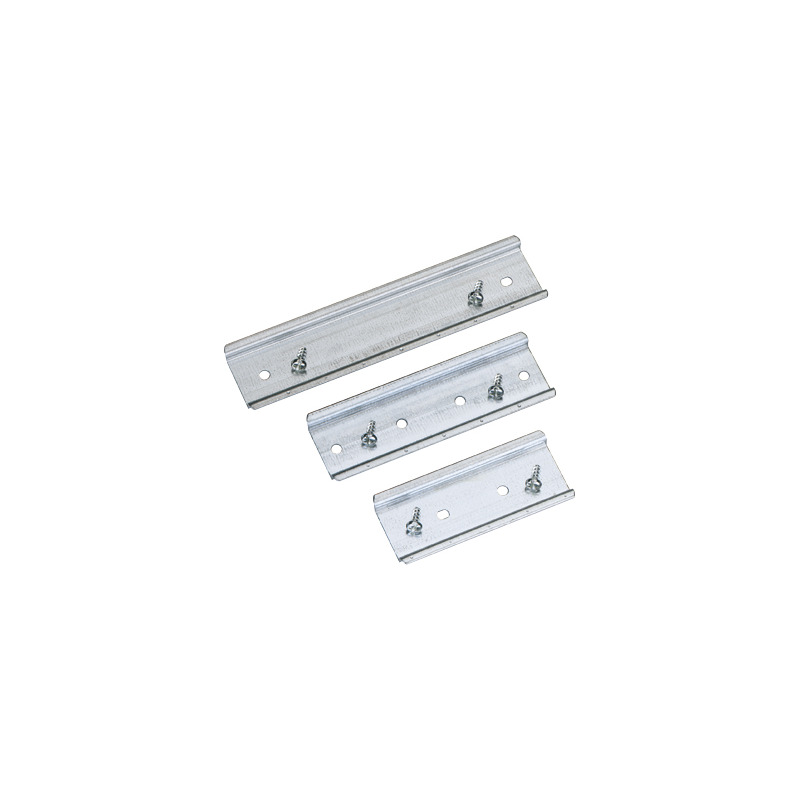

DIN lišta NS 35-106

  • Rozměry : 35 x 106,0 x 7,5 mm
  • Číslo výrobku: 19810601

pro TK 1309, TK 1313 a Abox/Abox-i 100, délka 106 mm



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



DIN lišta NS 35-144

  • Rozměry : 35 x 144,0 x 7,5 mm
  • Číslo výrobku: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů

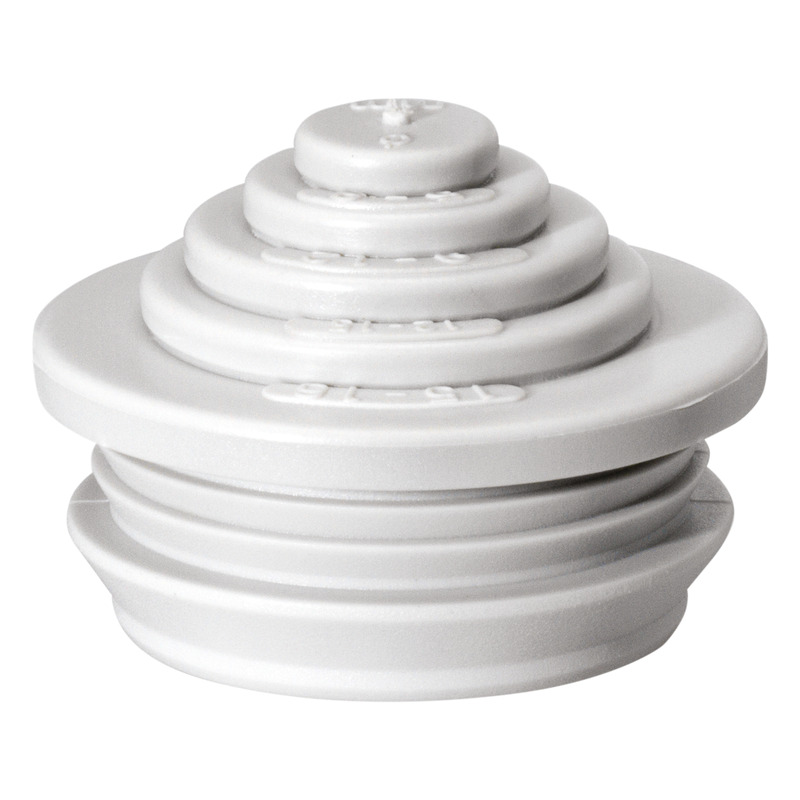

Stupňovitá vývodka SNI M25

  • Rozměry : 30 x 30 x 19 mm
  • Číslo výrobku: 21642501

Rozsah těsnění 5 - 21 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Tento článek je archivován!

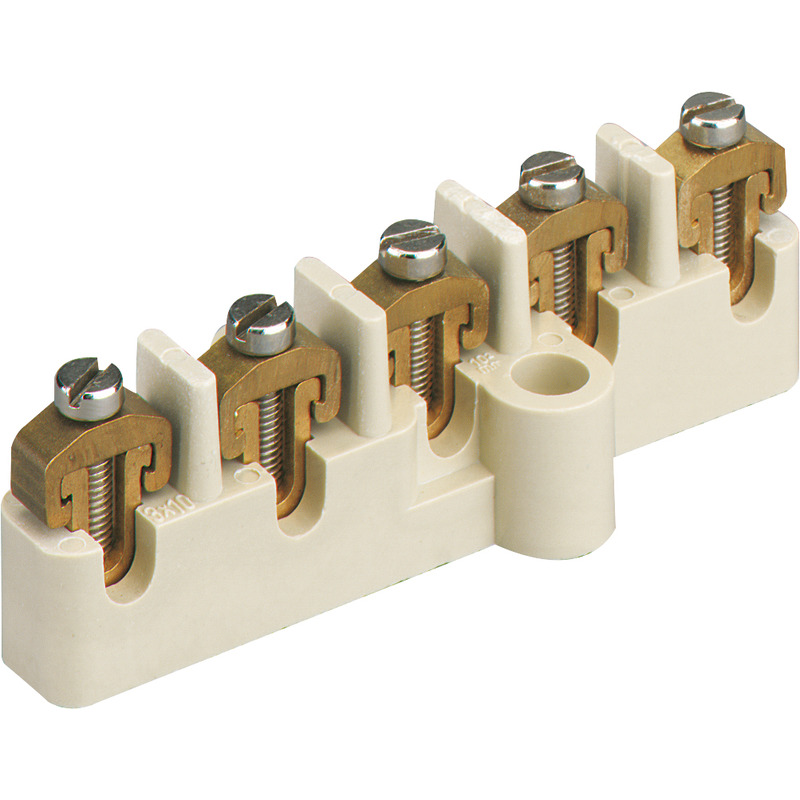

Svorkovnice WK 100 KLS-10²

  • Rozměry : 33 x 96 x 26,5 mm
  • Číslo výrobku: 46051001

5x10 mm², pro K15, K3-, K4-EK krabice



Spojovací svorka, Ui=400V / 690V



Tento článek je archivován!

DIN lišta NS 35-90

  • Rozměry : 80 x 88 x 7,5 mm
  • Číslo výrobku: 97980001

DIN lišta 35 mm k dodatečné vestavbě do IBTronic-TT H120TT-S2



DIN lišta podle EN 60715, 35 x 7,5mm



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...
