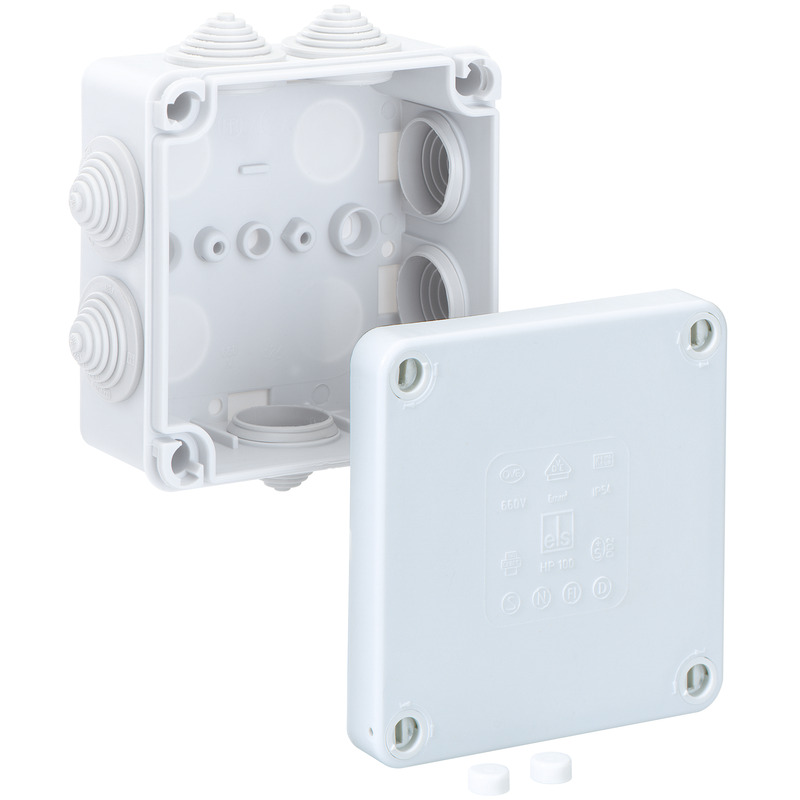

Abzweigdose HP 100-L (32690001) Standardní vnitřní instalace: Spelsberg

Rozbočovací krabice

HP 100-L

Číslo výrobku: 32690001 | Rozměry: 113 x 113 x 58 mm

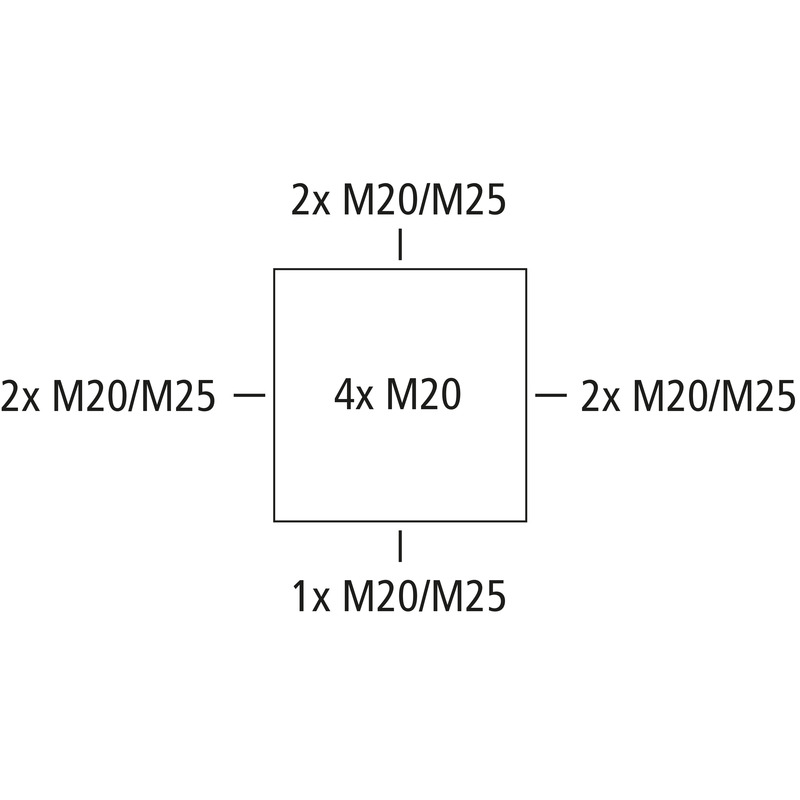

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 6 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stupňovité vývodky, M20/M25, Rozsah těsnění 5 - 21 mm, (4 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 6 mm²
třída ochrany II
druh krytí IP55
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 113 mm
délka 113 mm
výška 58 mm
vnitřní délka 103.5 mm
vnitřní šířka 103.5 mm
vnitřní výška 52 mm
Hmotnost 0.135 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ne

mechanické vlastnosti

pro těsnicí rozsah min. 5 mm
pro těsnicí rozsah max. 21 mm
druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ne
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902020195
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (550 KB)

Rozměrový list

Výkres v měřítku pdf (894 KB)
Výkres v měřítku dwg (1.016 KB)
Výkres v měřítku dxf (5 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (218 KB)
CE Prohlášení DE/EN/PL pdf (311 KB)
VDE Certifikát DE/EN pdf (606 KB)
UKCA Prohlášení EN pdf (48 KB)

Příslušenství

Stupňovitá vývodka SNI M20

  • Rozměry : 25 x 25 x 17 mm
  • Číslo výrobku: 21642001

Rozsah těsnění 5 - 16 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Stupňovitá vývodka SNI M25

  • Rozměry : 30 x 30 x 19 mm
  • Číslo výrobku: 21642501

Rozsah těsnění 5 - 21 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Tento článek je archivován!

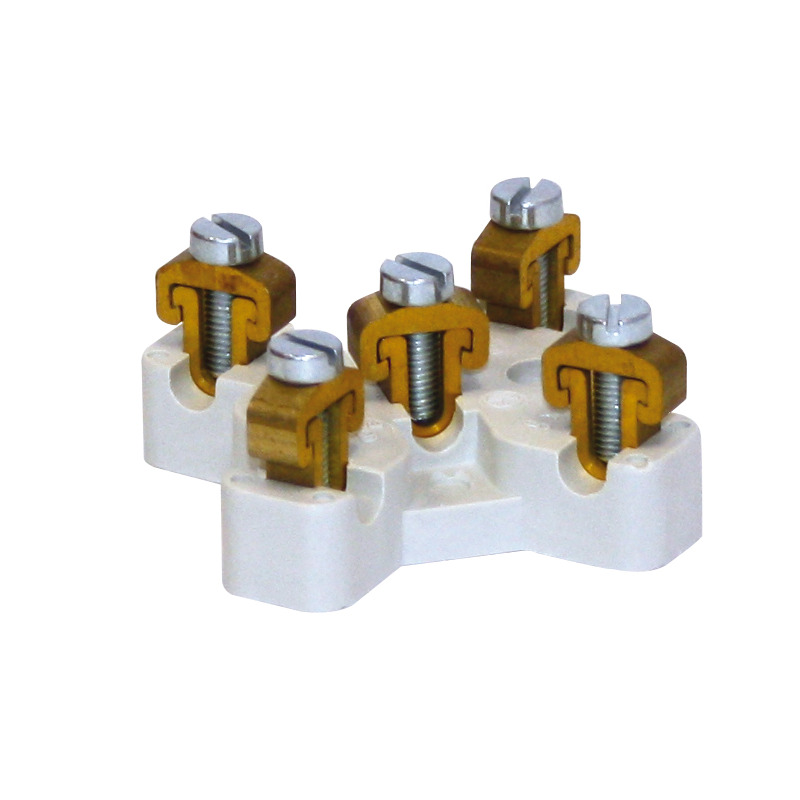

Svorkovnice WK 060 KLS-6²

  • Rozměry : 65 x 65 x 13 mm
  • Číslo výrobku: 46050601

5x6 mm², pro K15, K2-, K3-EK krabice



Spojovací svorka, Ui=400V / 690V



Tento článek je archivován!

Svorkovnice WK 100 KLS-10²

  • Rozměry : 33 x 96 x 26,5 mm
  • Číslo výrobku: 46051001

5x10 mm², pro K15, K3-, K4-EK krabice



Spojovací svorka, Ui=400V / 690V



Svorkovnice Abox 025/040 KLS-2,5²/4²

  • Rozměry : 46,6 x 17,8 x 31,5 mm
  • Číslo výrobku: 84000401

5-pólové - 2,5/4 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...
