Abzweigkasten Abox Pro XT SL-6² (40646001) Verbindungsdosen Innenbereich IP55
nový

Rozbočovací krabice

Abox Pro XT SL-6²

Číslo výrobku: 40646001 | Rozměry: 152 x 152 x 85 mm

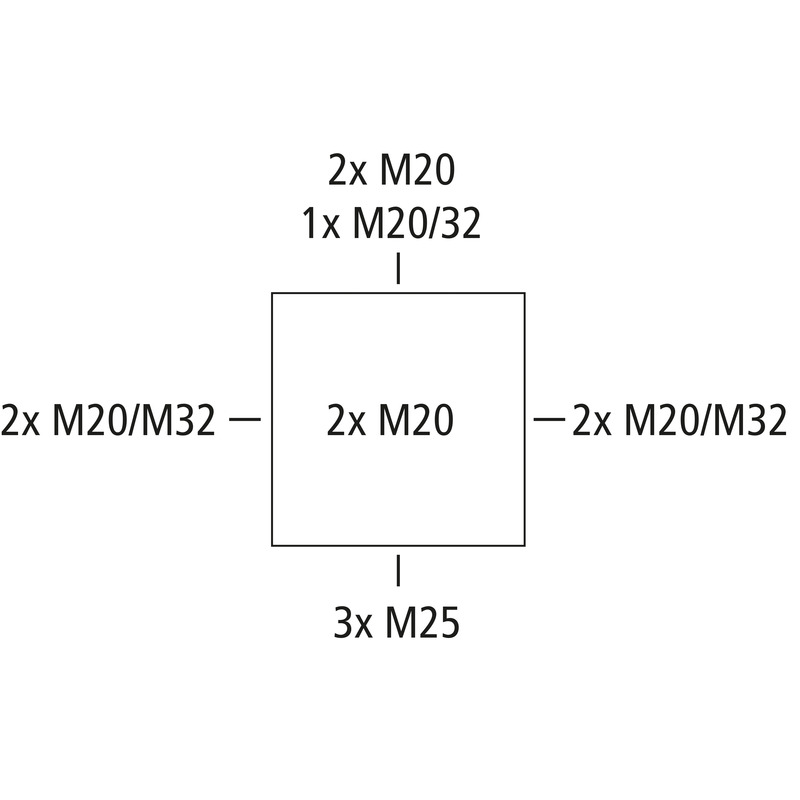

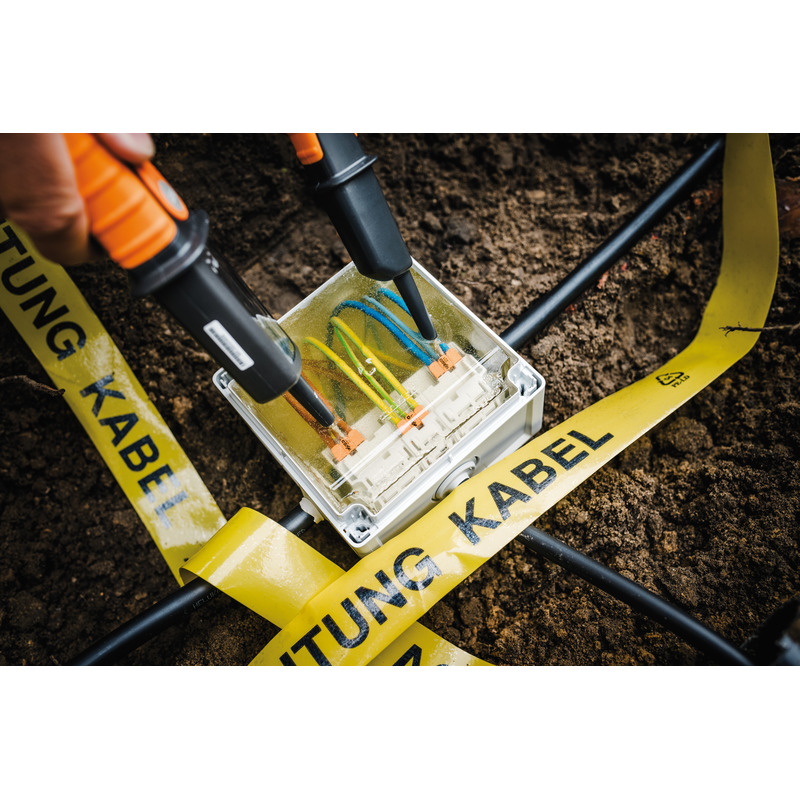

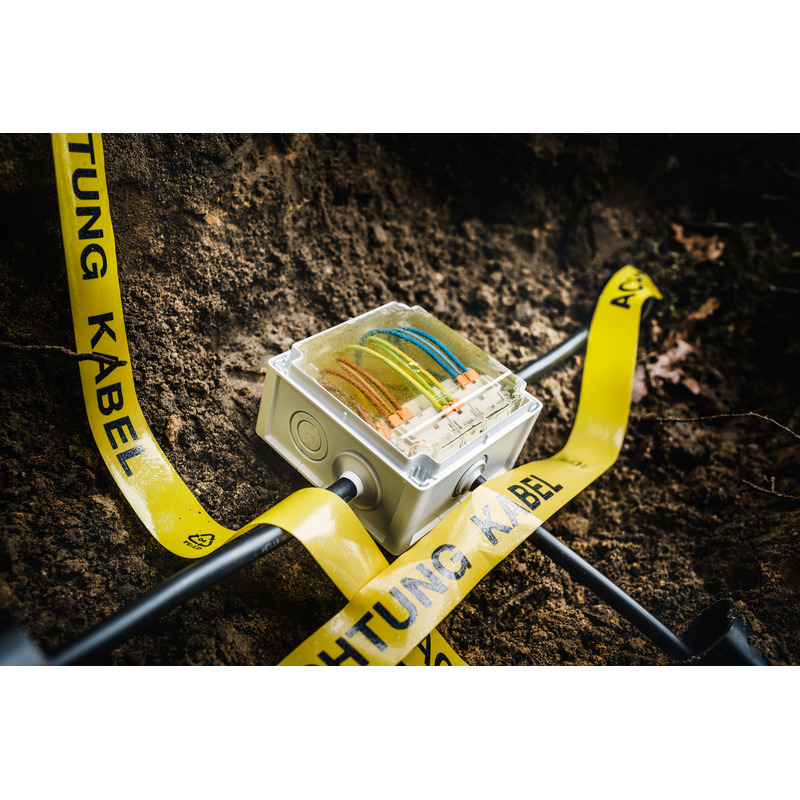

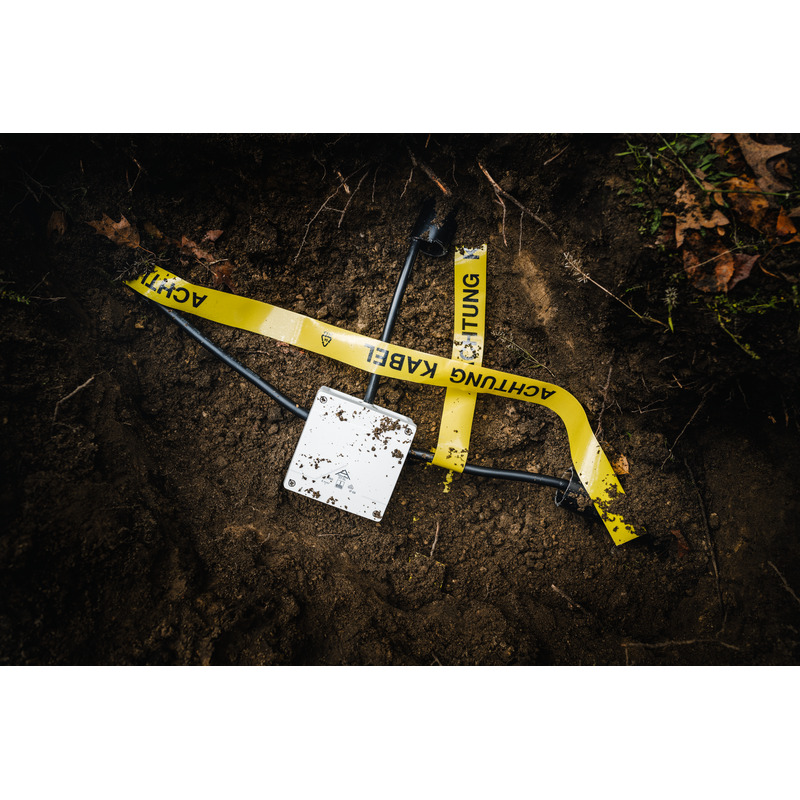

Rozbočovací krabice, se stupněm krytí IP68, Jmenovitý průřez 6 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami k zalití, pro montáž v záplavových oblastech a v zemině bez dopravní zátěže, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, In=41 A, s 5-ti vysoko položenými, bezšroubovými 3-vodičovými svorkami typ Wago 221-613 - 6 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 6 mm² pevné/flexibilní Cu

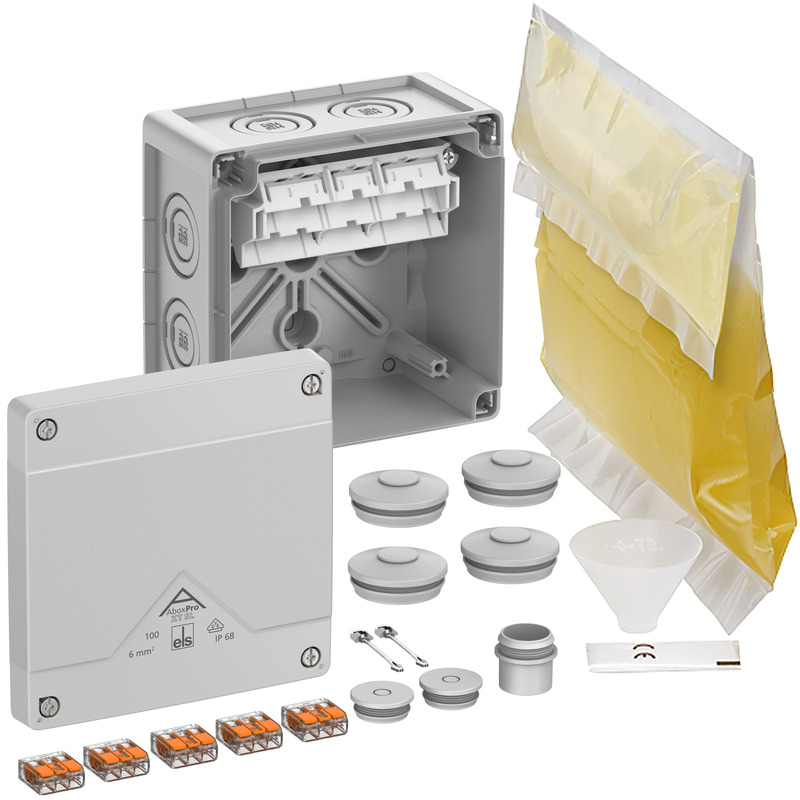

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M32 rozsah těsnění 13 - 21 mm, 2 uzavírací zátky M20, 1 vývodka M20, pojistka proti ztrátě víka, 1 sáček lité pryskyřice GHB Pro 4 s plnicím trychtýřem a jednorázové rukavice

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 0,5 mm²
max. průřez vodiče 6 mm²
třída ochrany II
druh krytí IP68
domezovací proud 41 A
typ svorky bezšroubový
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 152 mm
délka 152 mm
výška 85 mm
vnitřní délka 137 mm
vnitřní šířka 137 mm
vnitřní výška 65 mm
Hmotnost 2.106 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C

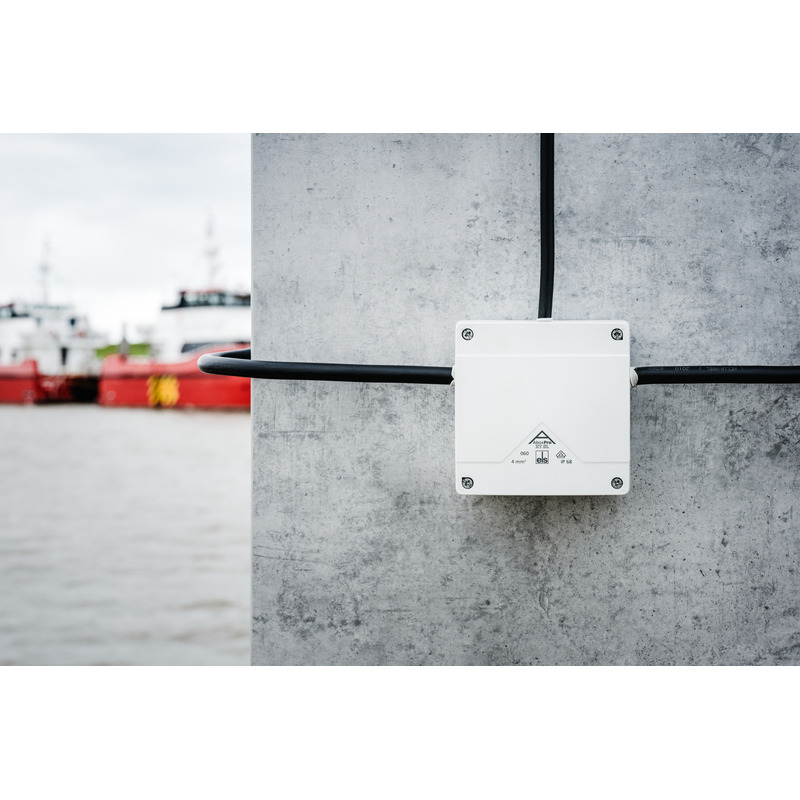

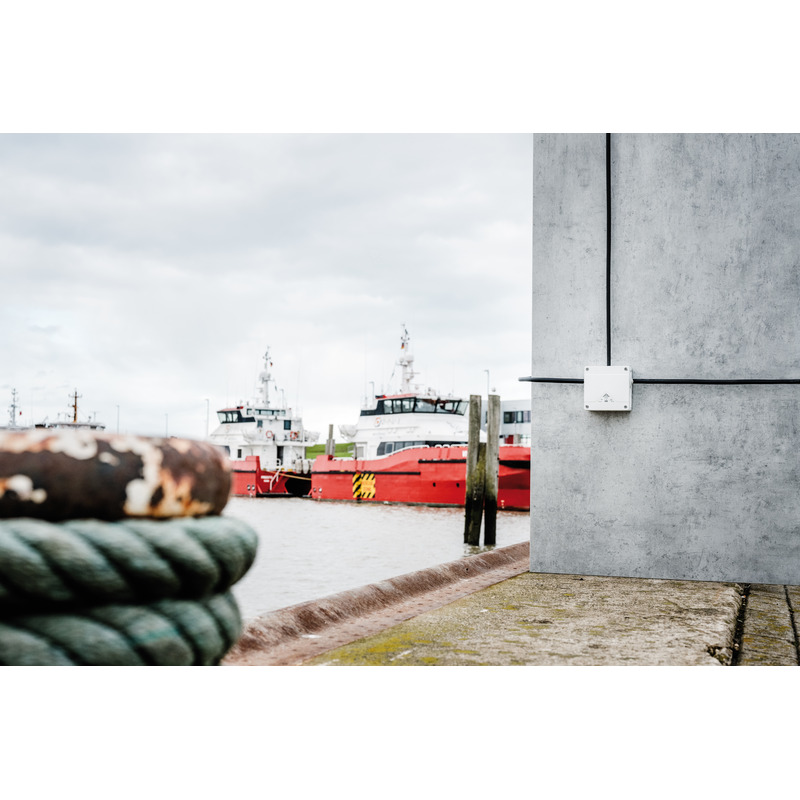

Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902664108
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
