Abzweigkasten Abox Pro XT SLK-2,5² (40246001) Verbindungsdosen Innenbereich IP55
nový

Rozbočovací krabice

Abox Pro XT SLK-2,5²

Číslo výrobku: 40246001 | Rozměry: 92 x 92 x 60 mm

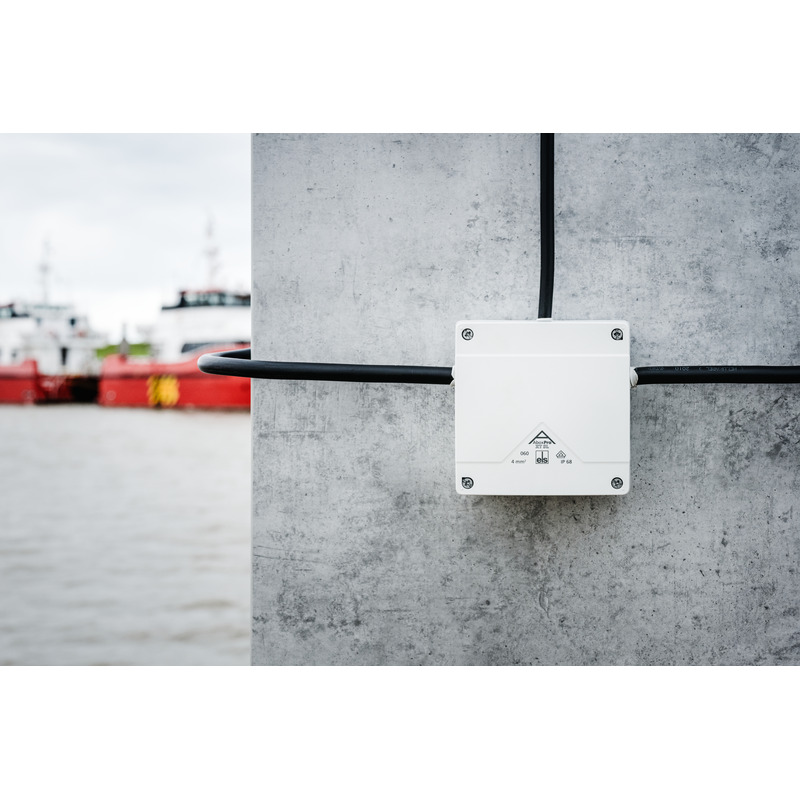

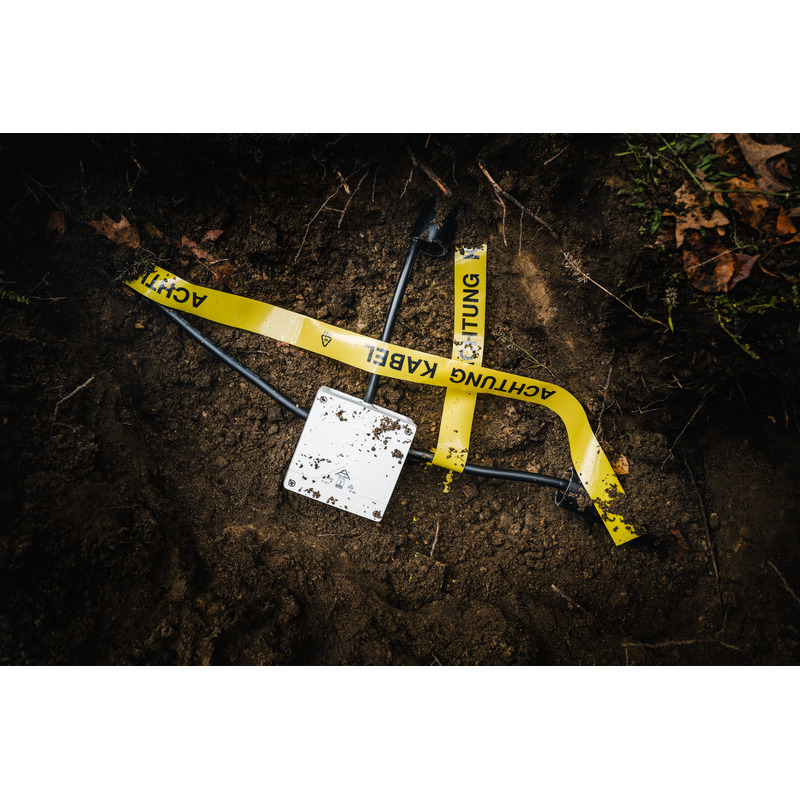

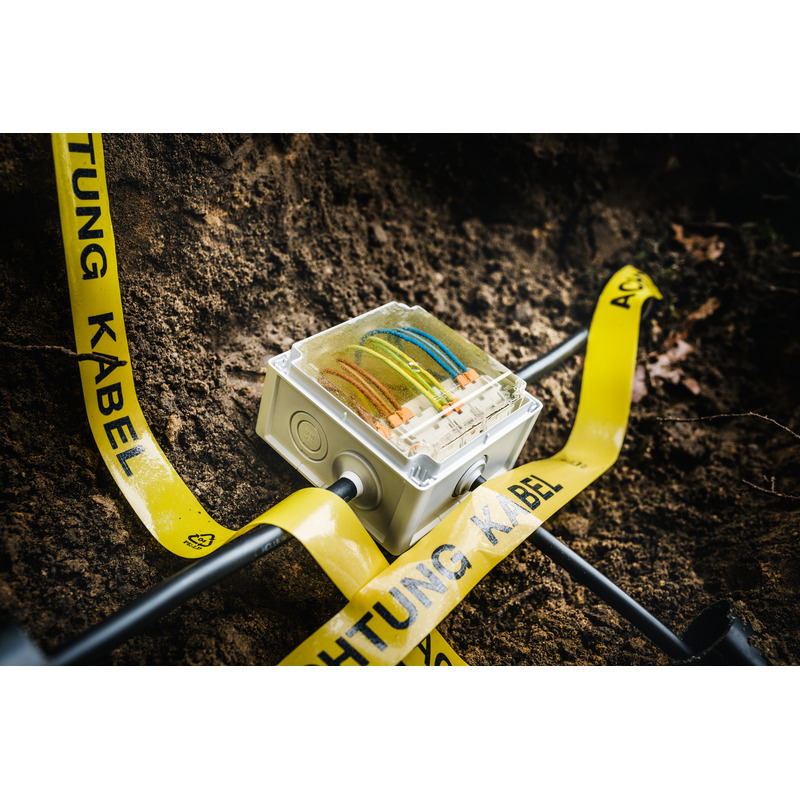

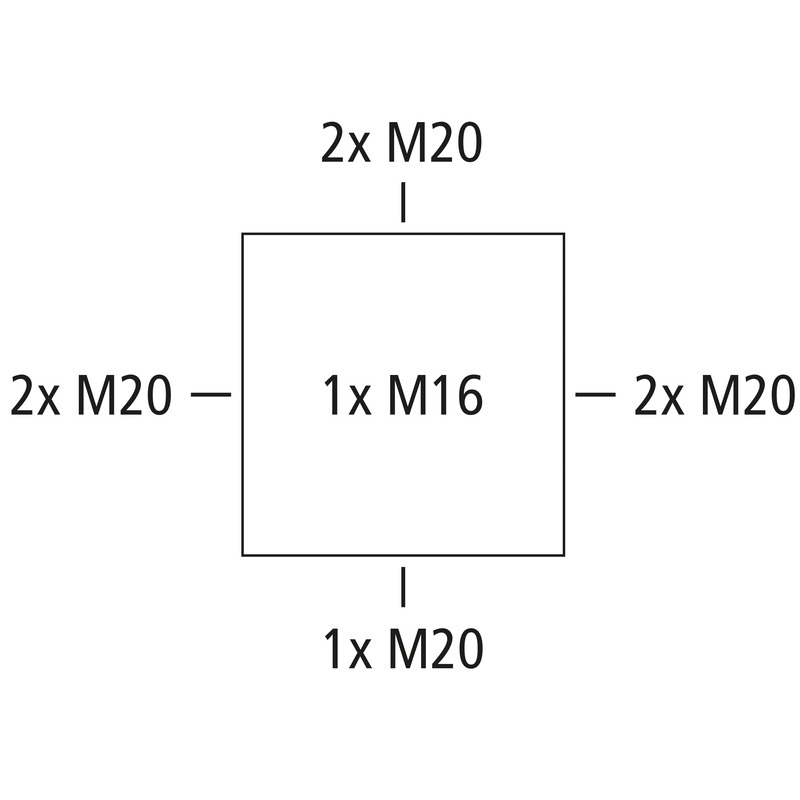

Rozbočovací krabice, se stupněm krytí IP68, Jmenovitý průřez 2,5 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Vyrážecí membrány, M16/M20, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami k zalití, pro montáž v záplavových oblastech a v zemině bez dopravní zátěže, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, In=24 A, s 3 ke dnu upevněnými, bezšroubovými 3-vodičovými svorkami Wago 221-413 - 2,5 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 2,5 mm² pevné Cu a 3 x 0,14 až 2,5 mm² flexibilní Cu

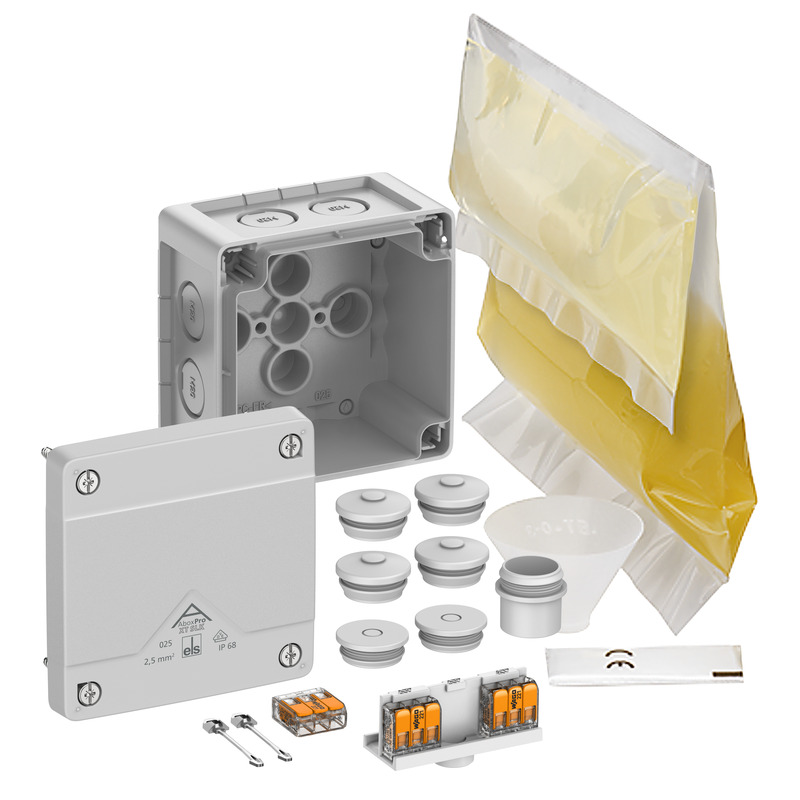

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 13 mm, 2 uzavírací zátky M20, 1 vývodka M20, pojistka proti ztrátě víka, 1 sáček lité pryskyřice GHB Pro 1 Pro s plnicím trychtýřem a jednorázové rukavice

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 0,2 mm²
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP68
domezovací proud 24 A
typ svorky bezšroubový
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 92 mm
délka 92 mm
výška 60 mm
vnitřní délka 78 mm
vnitřní šířka 78 mm
vnitřní výška 40 mm
Hmotnost 0.514 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902662500
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
