Abox-i 700-70²/5 Abox-i 700-70²/5

Rozbočovací krabice

Abox-i 700-70²/5

Číslo výrobku: 49047101 | Rozměry: 440 x 320 x 179 mm

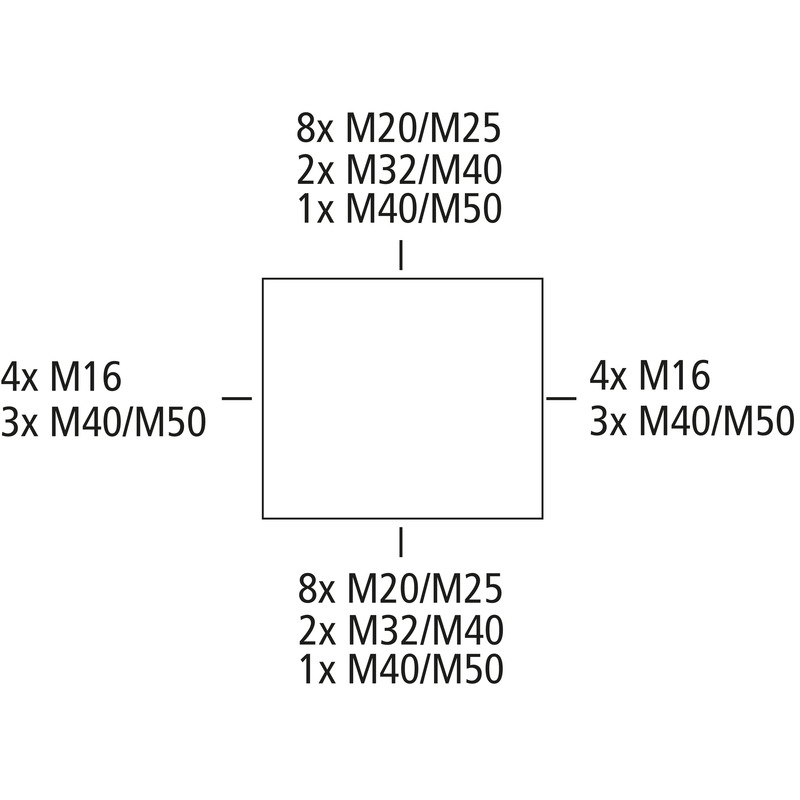

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 70 mm², Ui=690 V AC, Vyrážecí membrány, M16/M20/M25/M32/M40/M50, (24 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s šroubovou svorkou, 5-pólovou - 70² (16-70²)

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 70 mm²
třída ochrany II
druh krytí IP65
počet pólů 5
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 440 mm
délka 320 mm
výška 179 mm
Hmotnost 5.591 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902641949
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku dxf (8 MB)
Výkres v měřítku pdf (717 KB)
Výkres v měřítku dwg (1 MB)
Výkres v měřítku jpg (1 MB)

Příslušenství

Svorkovnice - Abox 700 KLS-70²

Svorkovnice Abox 700 KLS-70²

  • Rozměry : 220 x 150 x 30 mm
  • Číslo výrobku: 84007001

1 pól - 70 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Seznam sledovaných položek
Podrobnosti
Kabelový přívod - GKE 32

Kabelový přívod GKE 32

  • Rozměry : 295 x 140 x 95 mm
  • Číslo výrobku: 07303201

Strana skříně 320 mm, pro Ø vedení 2 x 75 mm



Kabelový přívod pro vedení do Ø 75 mm, 2 x přírubová spojka (GFV)



Seznam sledovaných položek
Podrobnosti
Kabelový přívod - GKE 43

Kabelový přívod GKE 43

  • Rozměry : 396 x 122 x 35 mm
  • Číslo výrobku: 07304301

Strana skříně 440 mm, pro Ø vedení 3 x 75 mm



Kabelový přívod pro vedení do Ø 75 mm, 2 x přírubová spojka (GFV)



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M32-MGM

Kabelové šroubení KVR M32-MGM

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M40-MGM

Kabelové šroubení KVR M40-MGM

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M50-MGM

Kabelové šroubení KVR M50-MGM

  • Rozměry : 60 x 60 x 63 mm
  • Číslo výrobku: 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20/w

Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M32

Dvojitá membránová vývodka DMS M32

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M40

Dvojitá membránová vývodka DMS M40

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26044001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Odvzdušňovací vývodka - BST M20/sw

Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Seznam sledovaných položek
Podrobnosti
Odvzdušňovací vývodka - BST M20

Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Seznam sledovaných položek
Podrobnosti
DIN lišta - NS35-216/3

DIN lišta NS35-216/3

  • Rozměry : 35 x 216 x 22,5 mm
  • Číslo výrobku: 79503001

univerzální montáž na dno krabice, včetně upevňovacích šroubů, délka...



DIN lišta podle EN 60715, 35 x 7,5mm



Seznam sledovaných položek
Podrobnosti
