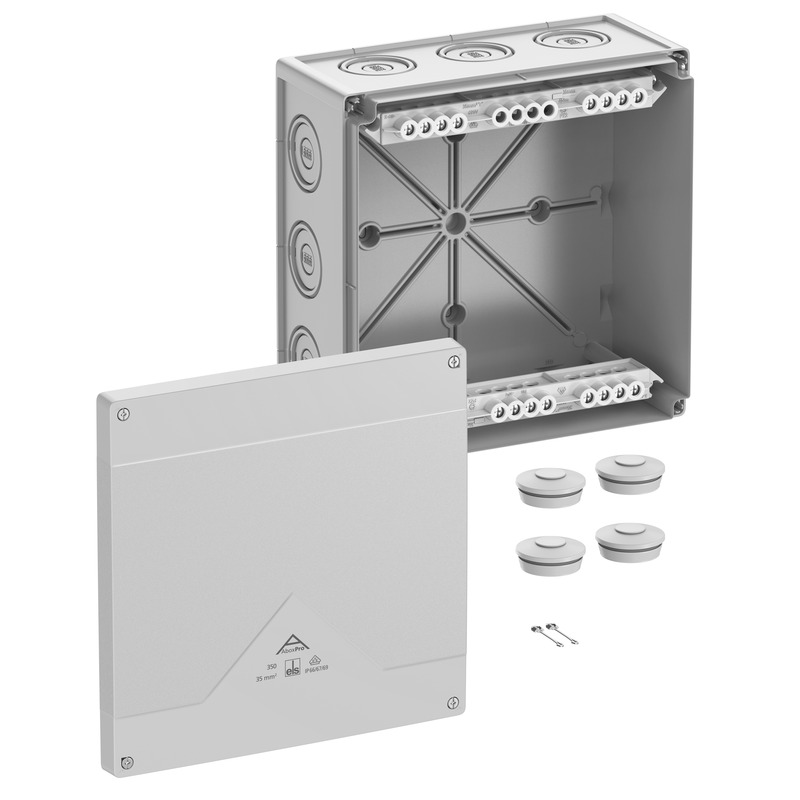

Rozbočovací krabice

Abox Pro 350-35²

Číslo výrobku: 43542001 | Rozměry: 252 x 252 x 120 mm

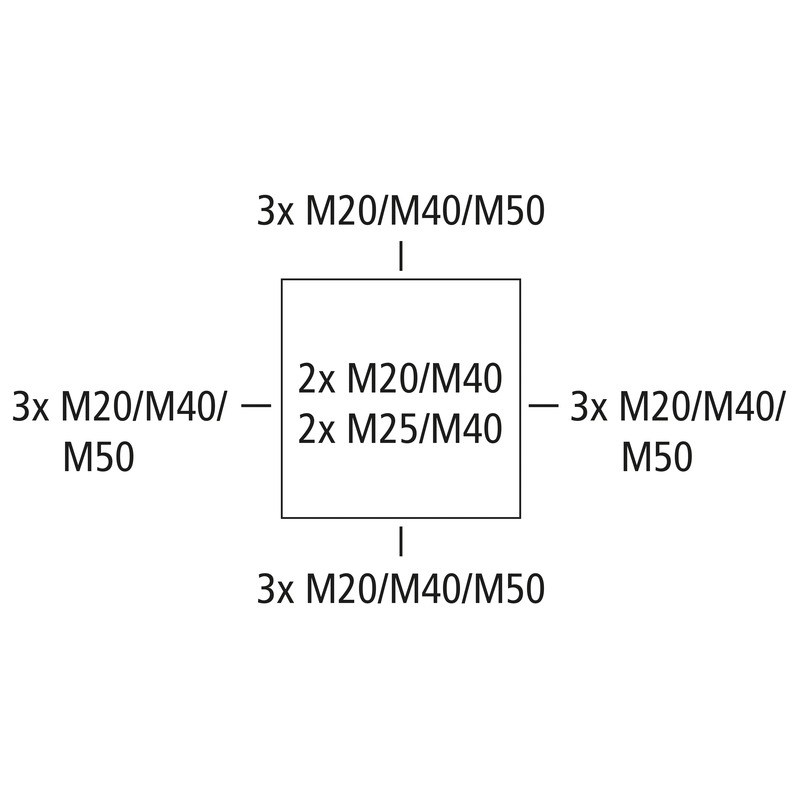

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 35 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, U_i=690 V AC, I_n=125 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 35 mm², upínatelný průřez na pól: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm², Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	10 mm²
max. průřez vodiče	35 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	125 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	252 mm
délka	252 mm
výška	120 mm
vnitřní délka	236 mm
vnitřní šířka	236 mm
vnitřní výška	99 mm
Hmotnost	1.4651 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C

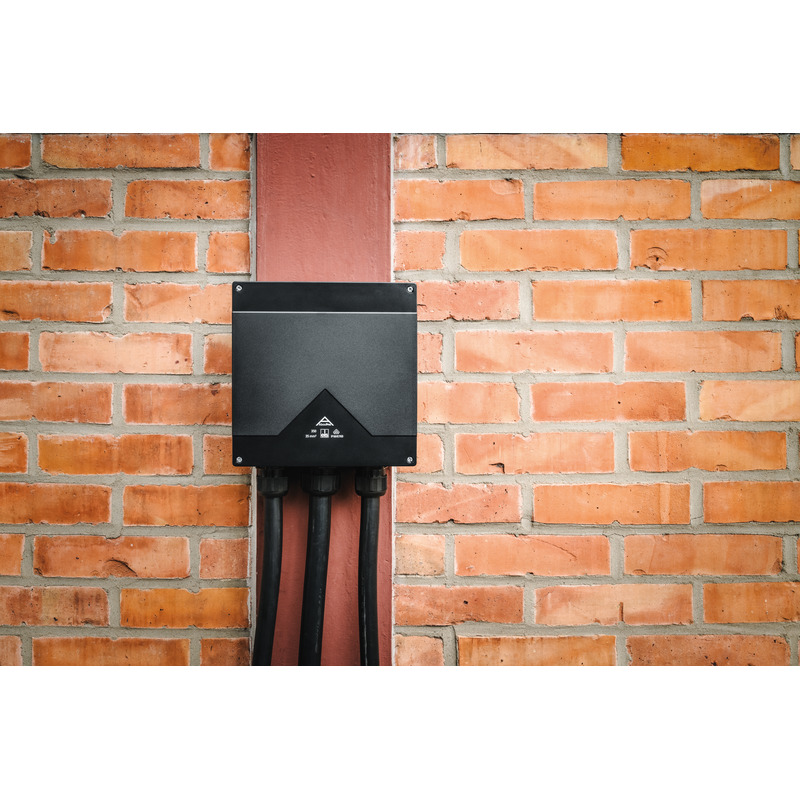

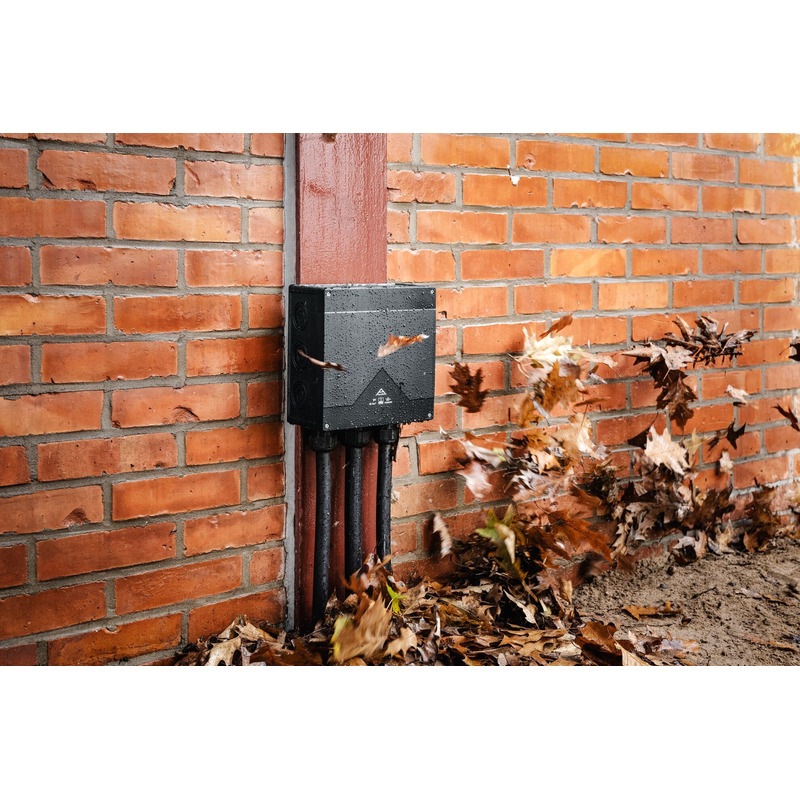

Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902663095
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN	pdf (5 MB)
Montážní návod FR/ES	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (5 MB)
Výkres v měřítku	dwg (6 MB)
Výkres v měřítku	dxf (29 MB)

Certifikát

VDE Certifikát DE/EN	pdf (496 KB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
UKCA Prohlášení EN	pdf (166 KB)
DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/PL	pdf (141 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M40-MGM

Rozměry : 50 x 50 x 54 mm
Číslo výrobku: 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M50-MGM

Rozměry : 60 x 60 x 63 mm
Číslo výrobku: 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M20

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

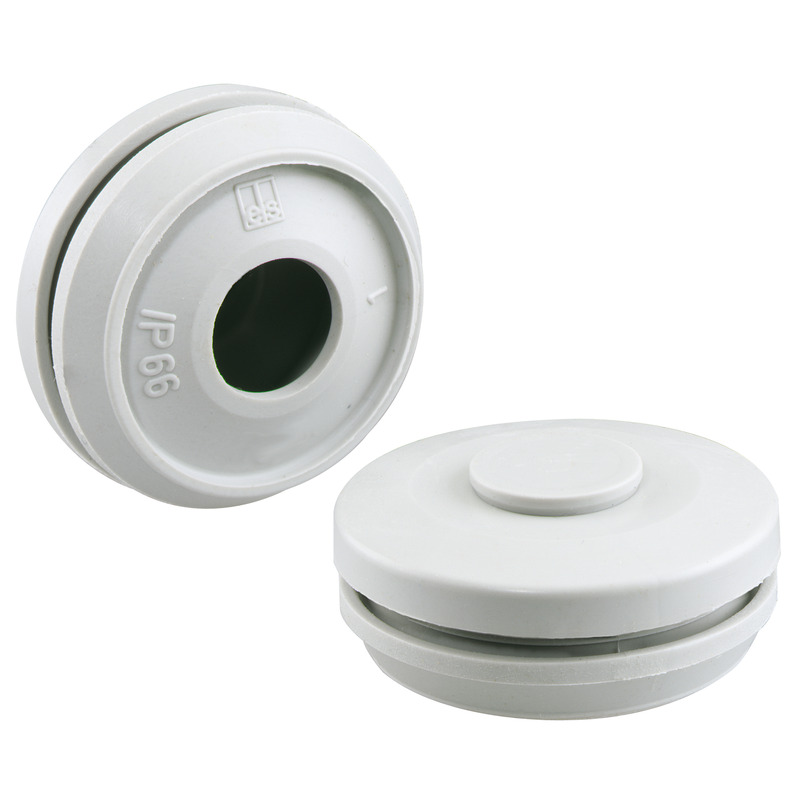

Dvojitá membránová vývodka DMS M40

Rozměry : 46,5 x 46,5 x 18,6 mm
Číslo výrobku: 26044001

Rozsah těsnění 17 - 28 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

nový

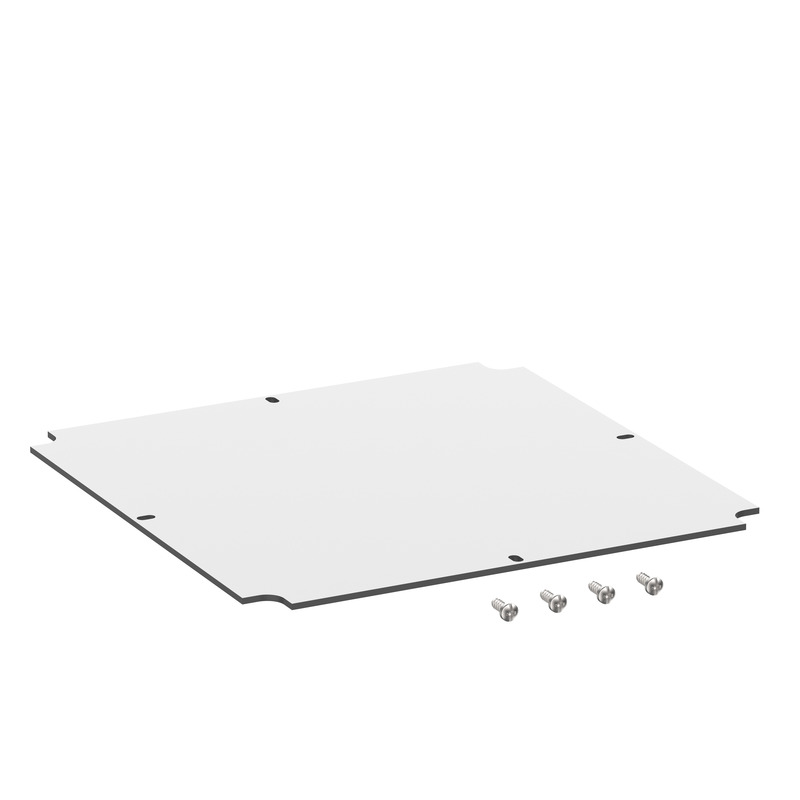

Montážní deska Abox MPI 350

Rozměry : 217 x 217 x 2,5 mm
Číslo výrobku: 89513501

pro Abox / Abox Pro 350

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

Seznam sledovaných položek

Podrobnosti

nový

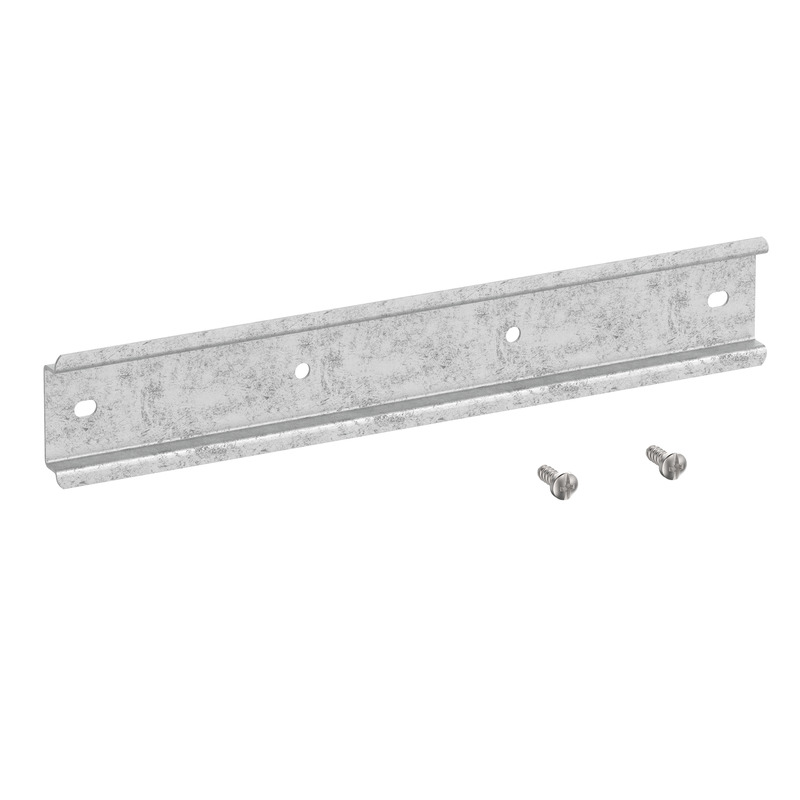

DIN lišta Abox 250/350 NS35

Rozměry : 35 x 202 x 7,5 mm
Číslo výrobku: 89533501

pro Abox / Abox Pro 350

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 100 KH 2006 6²

Rozměry : 69 x 124 x 60 mm
Číslo výrobku: 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

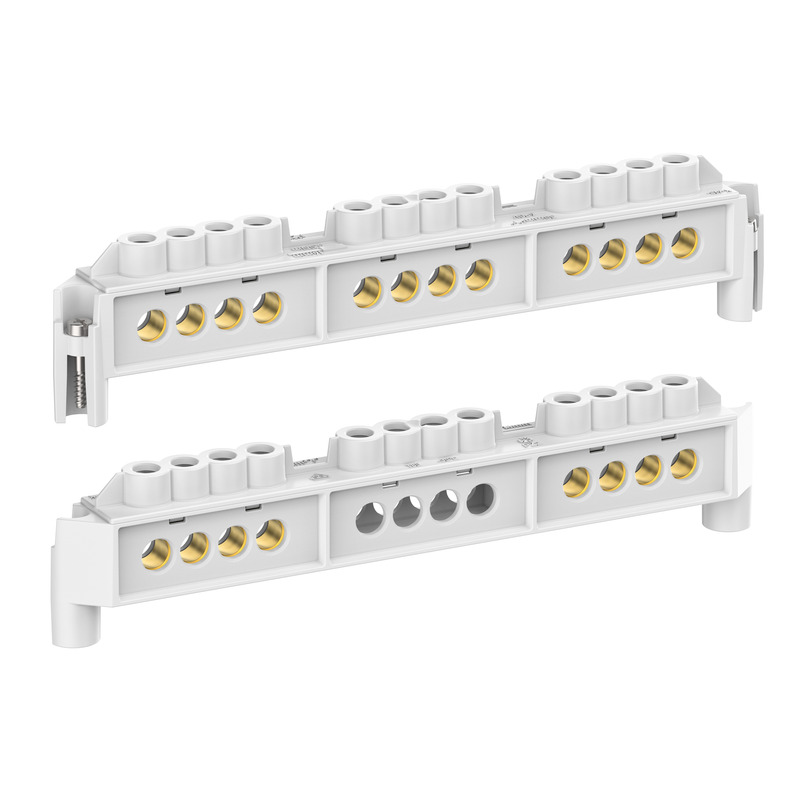

Svorkovnice Abox 250/350 KLS-25²/35²

Rozměry : 21 x 205 x 48 mm
Číslo výrobku: 89643501

vysoko umístěná šroubová svorka pro Abox/Abox Pro 250/350, 5-pólová -...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Seznam sledovaných položek

Podrobnosti

nový

Sada pro upevnění ke sloupkům / trubkám MABF 215-1

Rozměry : 47 x 215 x 15 mm
Číslo výrobku: 89604001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 250...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Seznam sledovaných položek

Podrobnosti

CAD data

CAD data	Stáhnout 3D CAD data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg

Podobné výrobky

nový

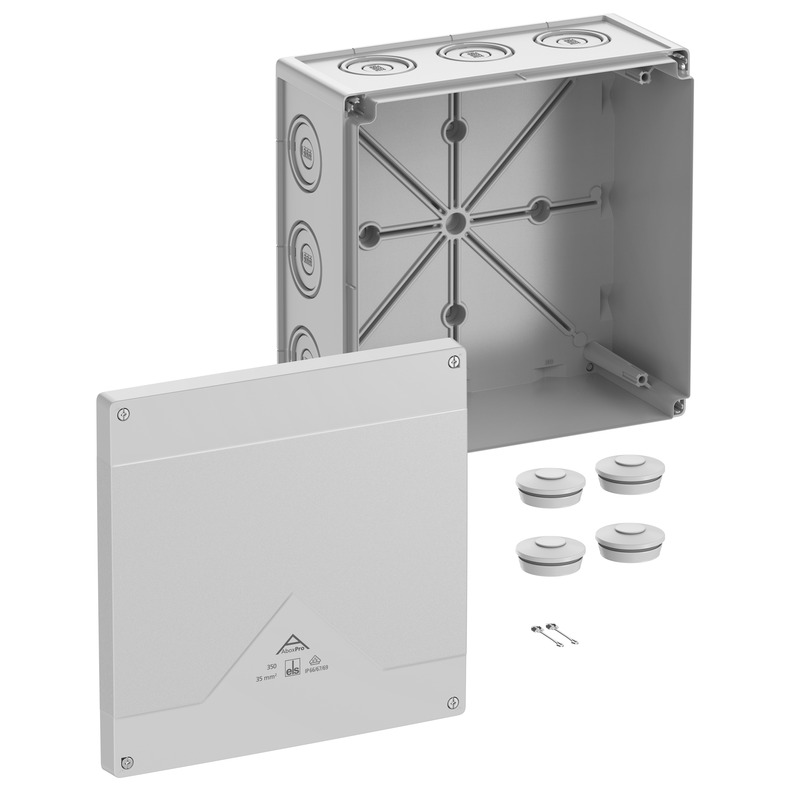

Rozbočovací krabice Abox Pro 350-L

Rozměry : 252 x 252 x 120 mm
Číslo výrobku: 43540001

šedá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 35 mm², Certifikováno VDE...

Seznam sledovaných položek

Podrobnosti

nový

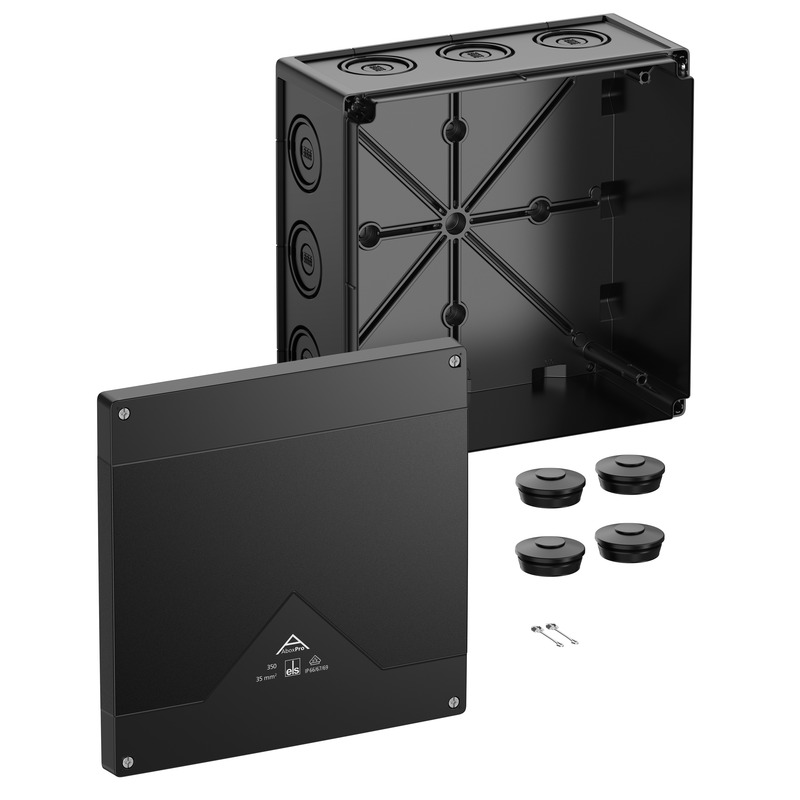

Rozbočovací krabice Abox Pro 350-L/sw

Rozměry : 252 x 252 x 120 mm
Číslo výrobku: 43500001

černá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 35 mm², Certifikováno VDE...

Seznam sledovaných položek

Podrobnosti

nový

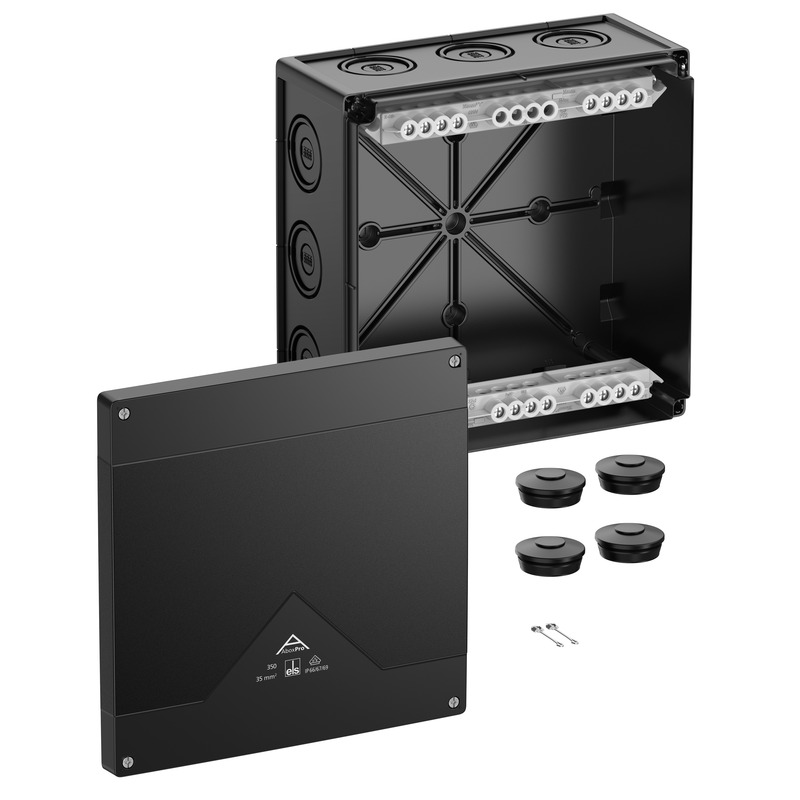

Rozbočovací krabice Abox Pro 350-35²/sw
