Abox Pro 350-L Abox Pro 350-L Abox Pro 350-L Abox Pro 350-L

Rozbočovací krabice

Abox Pro 350-L

Číslo výrobku: 43540001 | Rozměry: 252 x 252 x 120 mm

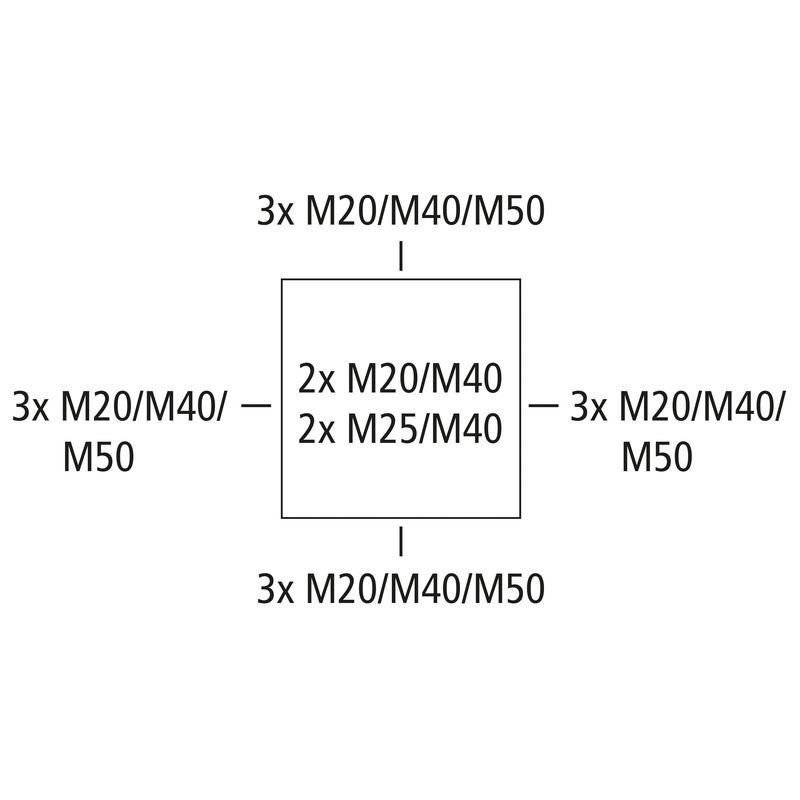

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 35 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, Ui=1000 V AC, bez svorek

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC 1000 V
domezovací izolační napětí DC 1000 V
max. průřez vodiče 35 mm²
třída ochrany II
druh krytí IP66/IP67/IP69
typ svorky bez

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 252 mm
délka 252 mm
výška 120 mm
vnitřní délka 236 mm
vnitřní šířka 236 mm
vnitřní výška 99 mm
Hmotnost 1.1951 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902663194
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN pdf (5 MB)
Montážní návod FR/ES pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (5 MB)
Výkres v měřítku dwg (6 MB)
Výkres v měřítku dxf (29 MB)

Certifikát

UKCA Prohlášení EN pdf (166 KB)
DLG Schválení DE pdf (1 MB)
CE Prohlášení DE/EN/FR pdf (139 KB)
VDE Certifikát DE/EN pdf (496 KB)
DNV Certifikát EN pdf (198 KB)
CE Prohlášení DE/EN/PL pdf (141 KB)
