nový

Rozbočovací krabice

Abox Pro 350-35²/sw

Číslo výrobku: 43502001 | Rozměry: 252 x 252 x 120 mm

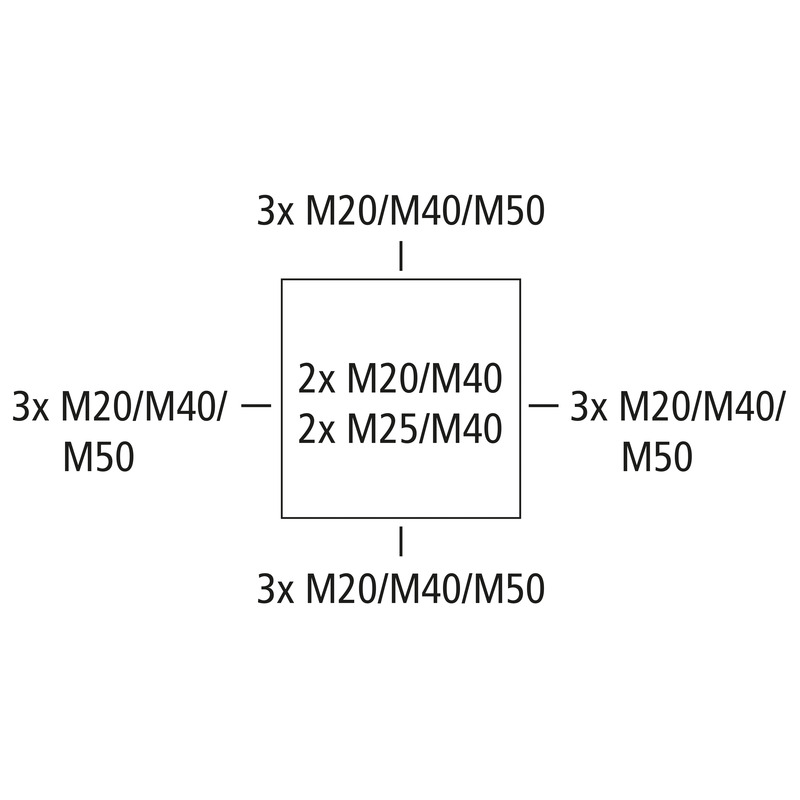

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 35 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

černá, U_i=690 V AC, I_n=125 A, s vysoko umístěnou šroubovou svorkovnicí, 5-pólovou - 35 mm², upínatelný průřez na pól: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm², Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	10 mm²
max. průřez vodiče	35 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	125 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	252 mm
délka	252 mm
výška	120 mm
vnitřní délka	236 mm
vnitřní šířka	236 mm
vnitřní výška	99 mm
Hmotnost	1.4651 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C

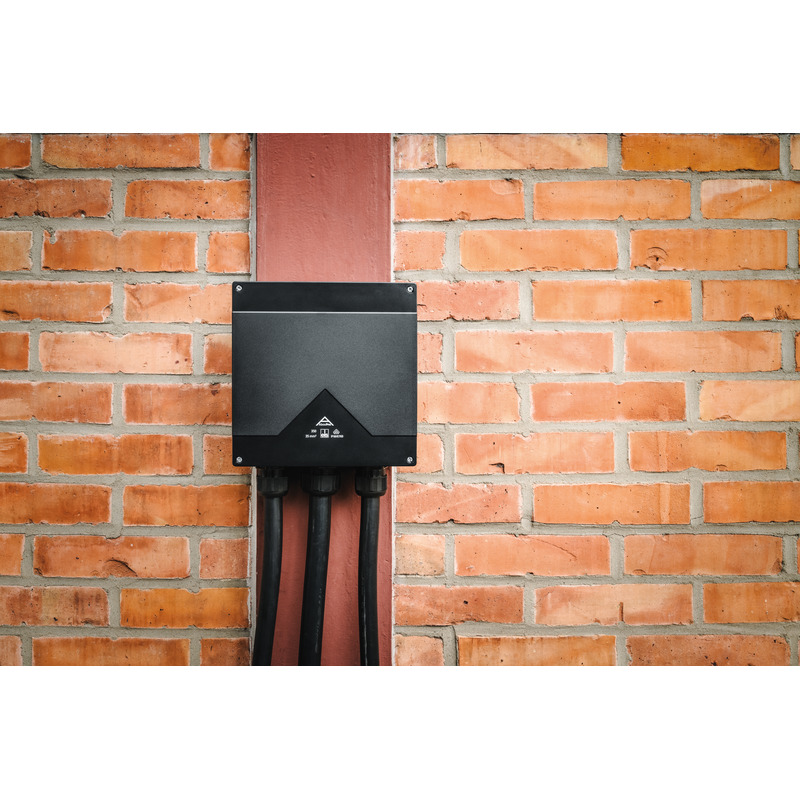

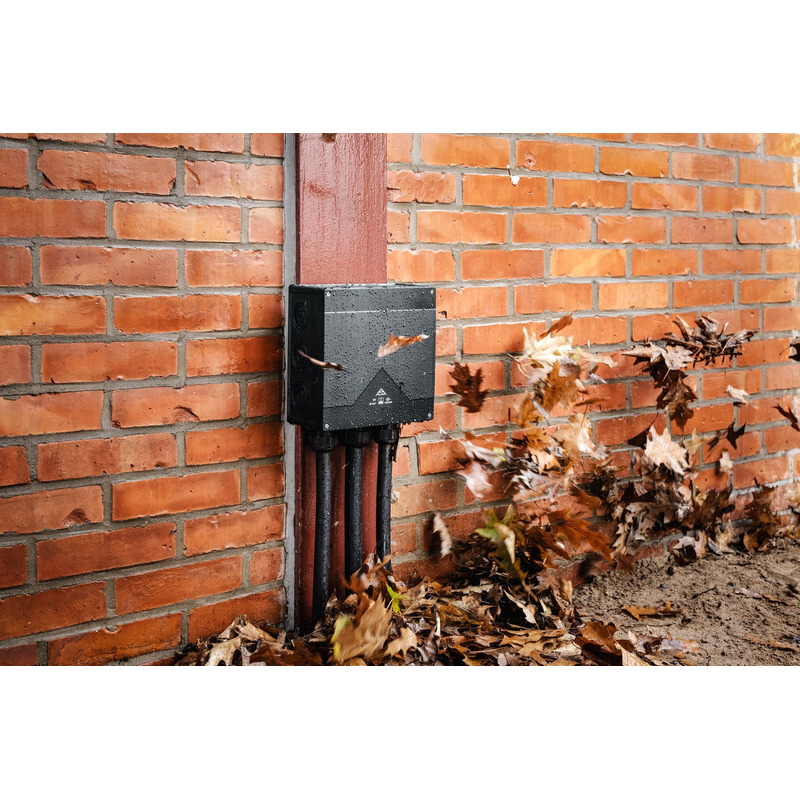

Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902663330
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN	pdf (5 MB)
Montážní návod FR/ES	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (5 MB)
Výkres v měřítku	dwg (6 MB)
Výkres v měřítku	dxf (29 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (139 KB)
VDE Certifikát DE/EN	pdf (496 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)
DNV Certifikát EN	pdf (198 KB)
DLG Schválení DE	pdf (1 MB)

Příslušenství

Kabelové šroubení KVR M20-MGM/sw

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-GDB/MGM/sw

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22702101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Podrobnosti

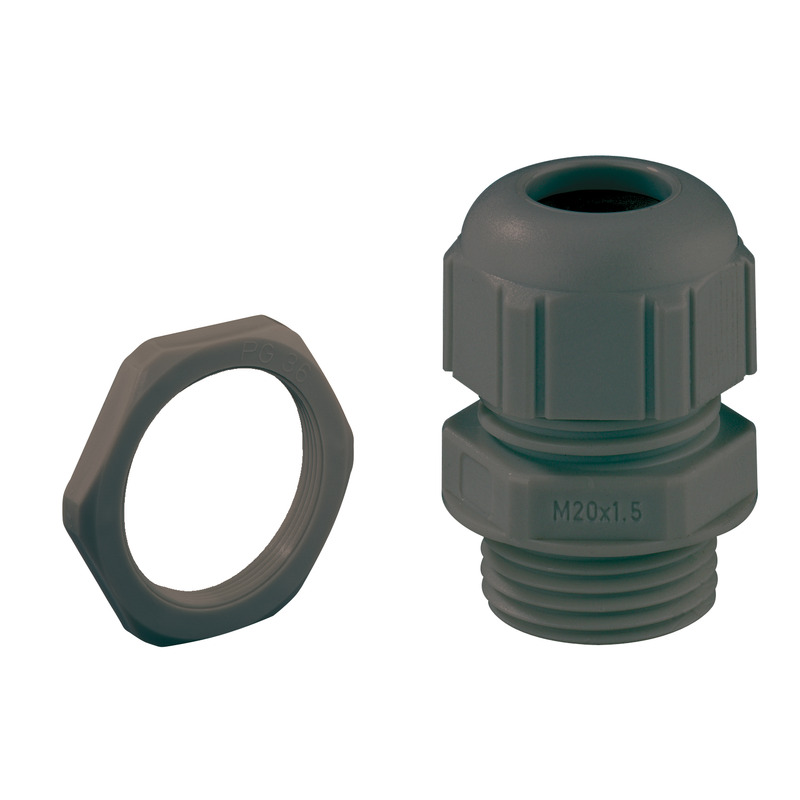

Kabelové šroubení KVR M40-MGM/sw

Rozměry : 50 x 50 x 54 mm
Číslo výrobku: 22704001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M50-MGM

Rozměry : 60 x 60 x 63 mm
Číslo výrobku: 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M20/sw

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

nový

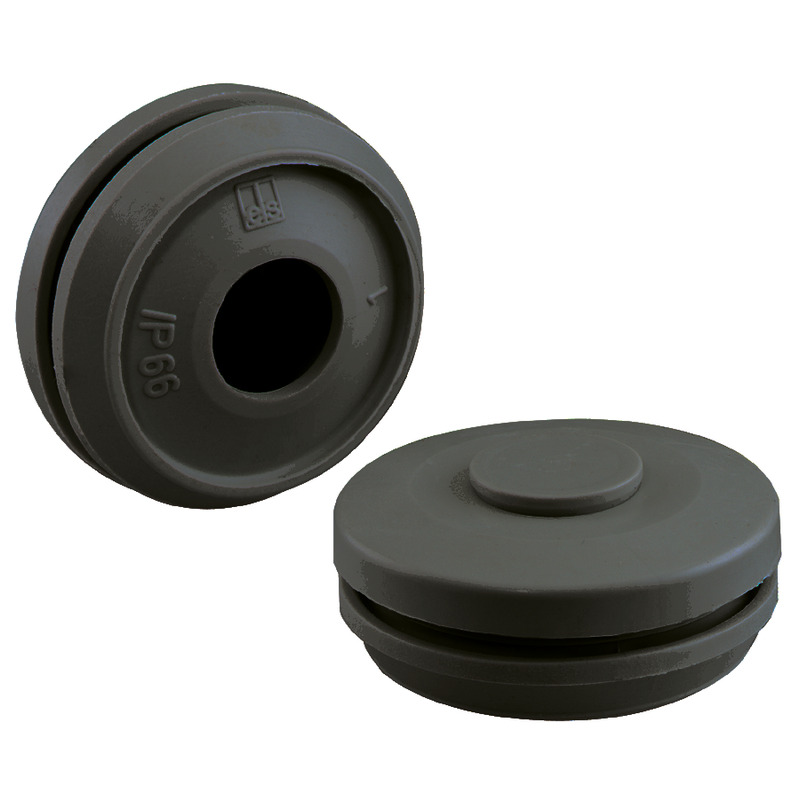

Dvojitá membránová vývodka DMS M40/sw
