Rozbočovací krabice

Abox Pro 250-25²

Číslo výrobku: 42542001 | Rozměry: 252 x 202 x 120 mm

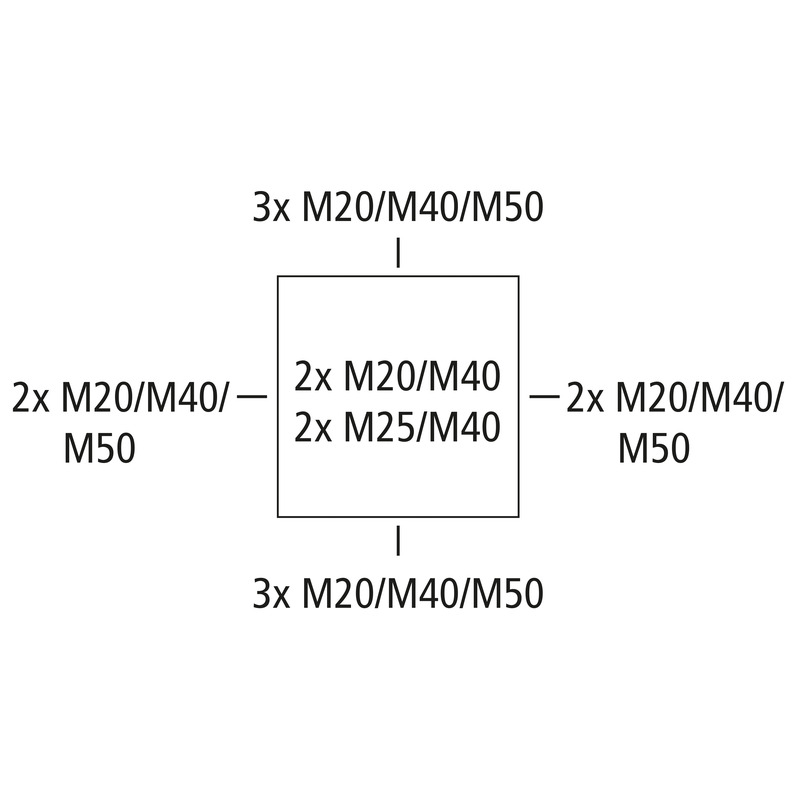

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 25 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, Ui=690 V AC, In=101 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 25 mm², upínatelný průřez na pól: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 690 V
min. průřez vodiče 10 mm²
max. průřez vodiče 25 mm²
třída ochrany II
druh krytí IP66/IP67/IP69
domezovací proud 101 A
typ svorky Šroubová svorka
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 252 mm
délka 202 mm
výška 120 mm
vnitřní délka 186 mm
vnitřní šířka 236 mm
vnitřní výška 99 mm
Hmotnost 1.3041 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902663484
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)
