nový

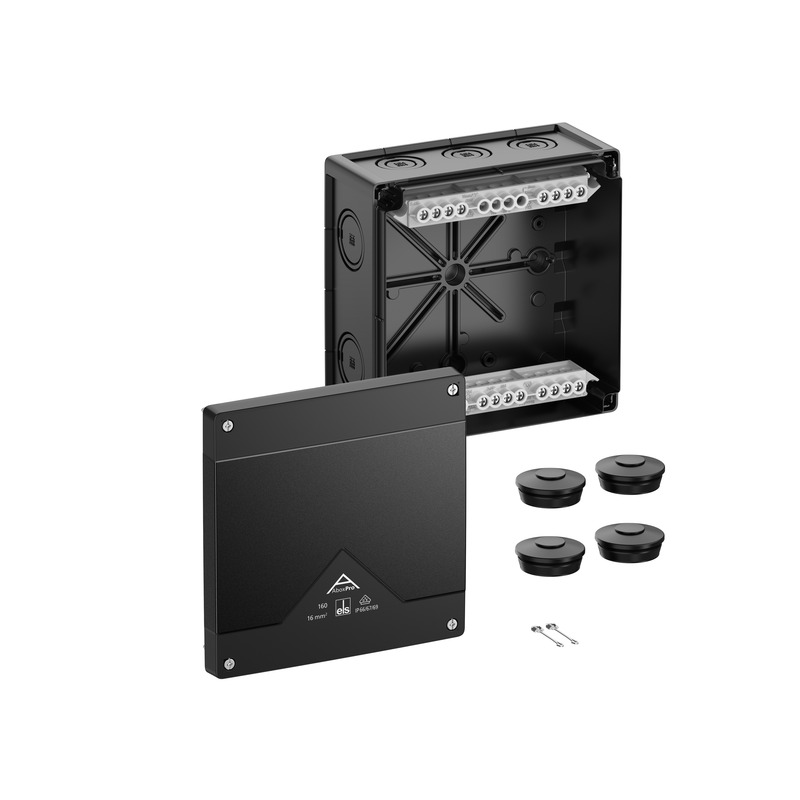

Rozbočovací krabice

Abox Pro 160-16²/sw

Číslo výrobku: 41602001 | Rozměry: 182 x 182 x 90 mm

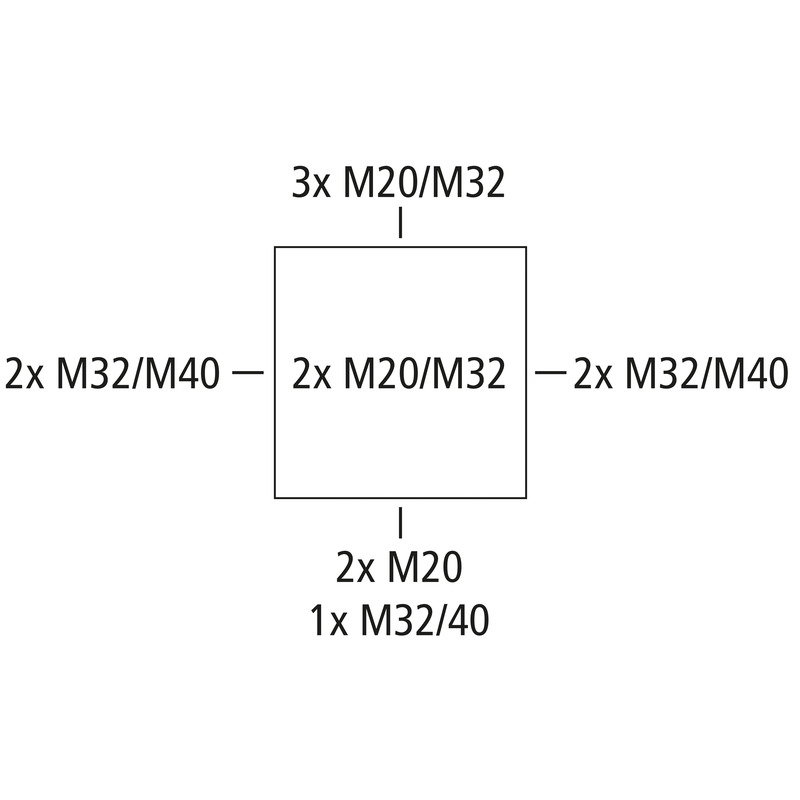

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 16 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

černá, U_i=690 V AC, I_n=76 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 16 mm², upínatelný průřez na pól: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	4 mm²
max. průřez vodiče	16 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	76 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	182 mm
délka	182 mm
výška	90 mm
vnitřní délka	167 mm
vnitřní šířka	167 mm
vnitřní výška	69 mm
Hmotnost	0.8407 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902663781
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (4 MB)
Výkres v měřítku	dwg (5 MB)
Výkres v měřítku	dxf (23 MB)

Certifikát

DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
VDE Certifikát DE/EN	pdf (496 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM/sw

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Abox Pro 160-16²/sw

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

certifikáty

Stáhnout datový list

Montážní návod

Rozměrový list

Certifikát

Příslušenství

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Rozsah těsnění 7 - 13 mm

Rozsah těsnění 13 - 21 mm

Rozsah těsnění 17 - 28 mm

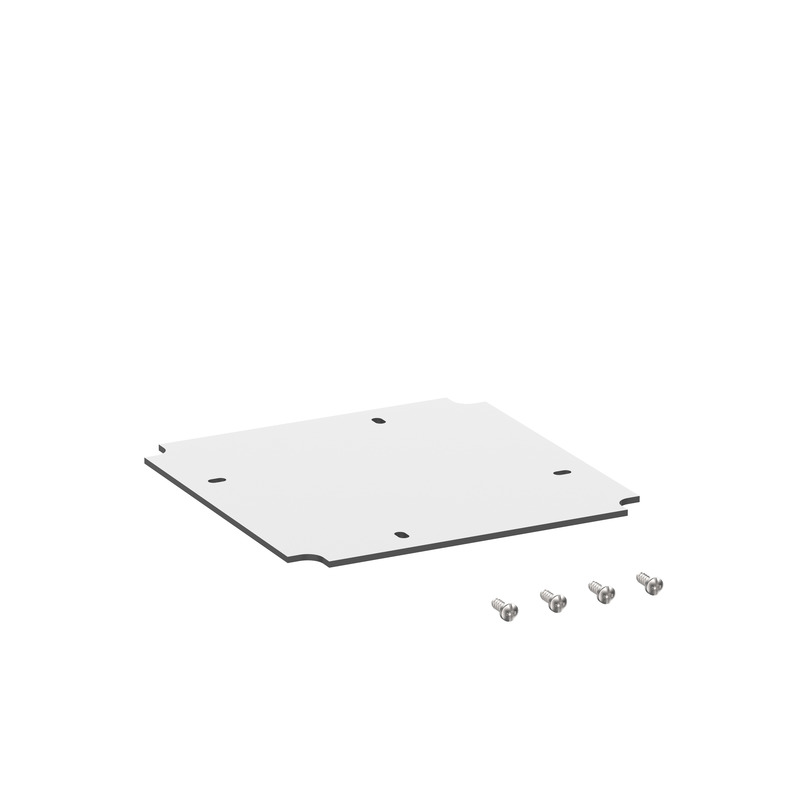

pro Abox / Abox Pro 160

pro Abox / Abox Pro 160

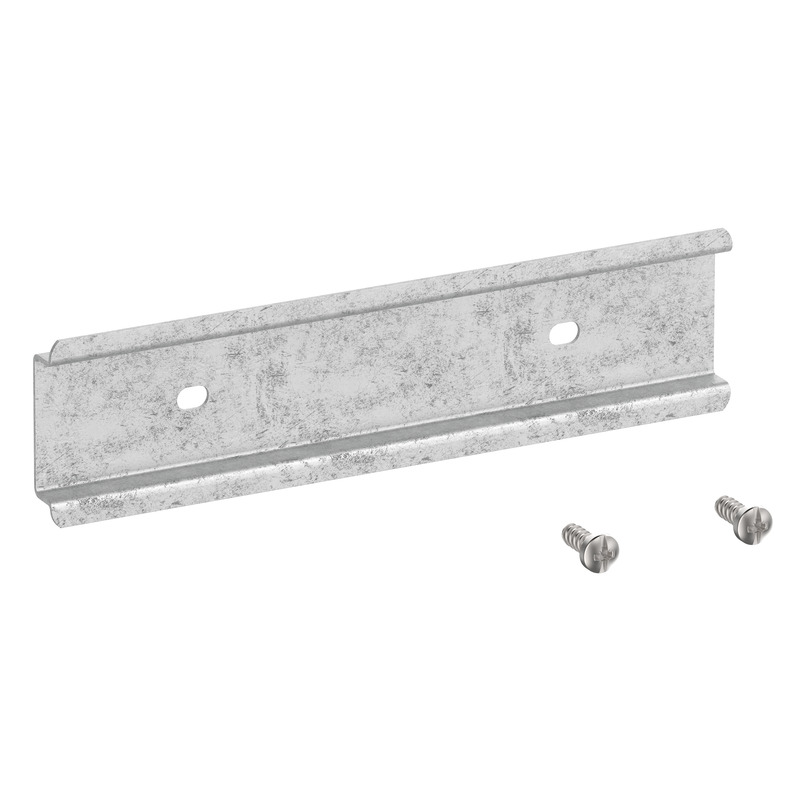

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

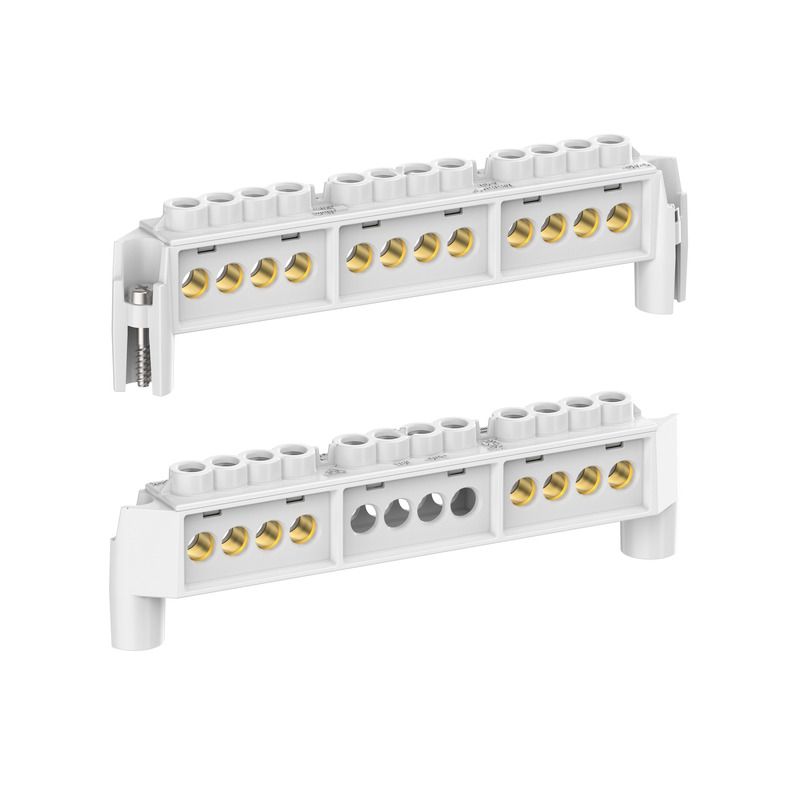

vysoko umístěná šroubová svorka pro Abox/Abox Pro 160, 5-pólová - 16...

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 160, Abox...

CAD data

Váš požadavek

Text produktu

Podobné výrobky

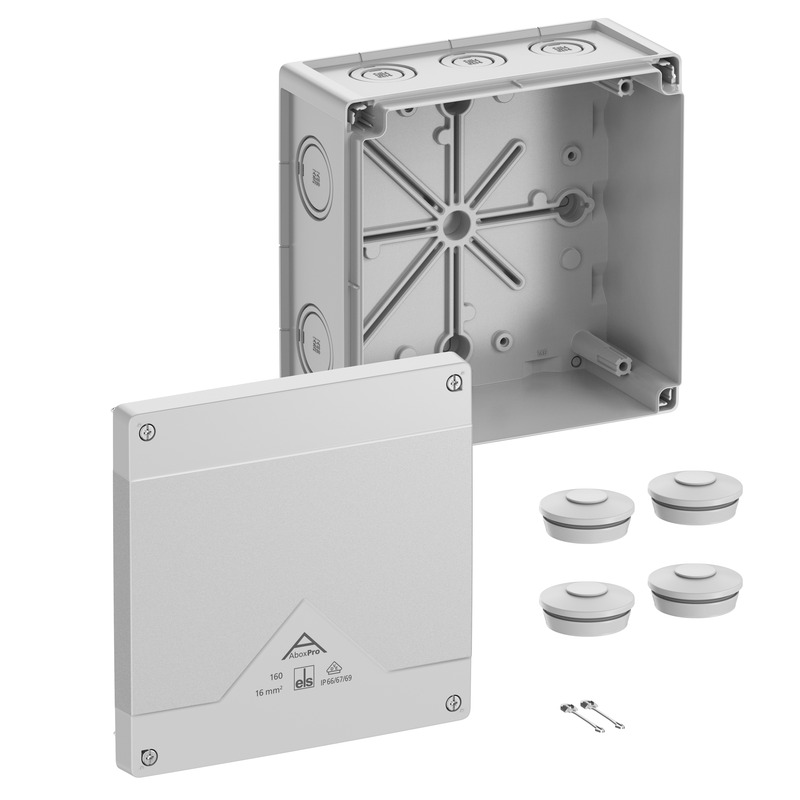

šedá, Ui=1000 V AC, bez svorek

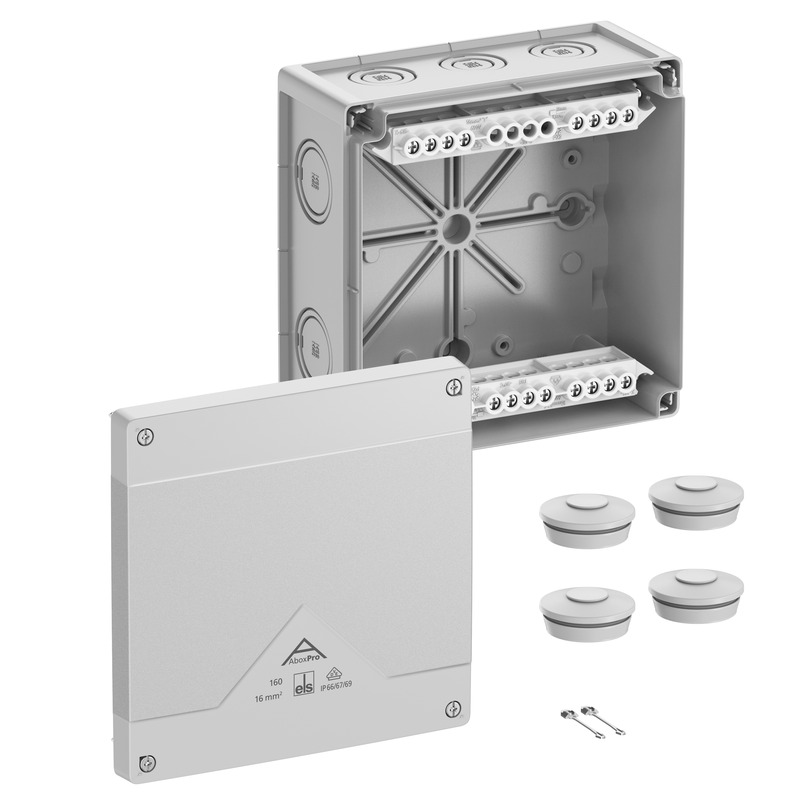

šedá, Ui=690 V AC, In=76 A, s vysoko umístěnou šroubovou svorkou,...

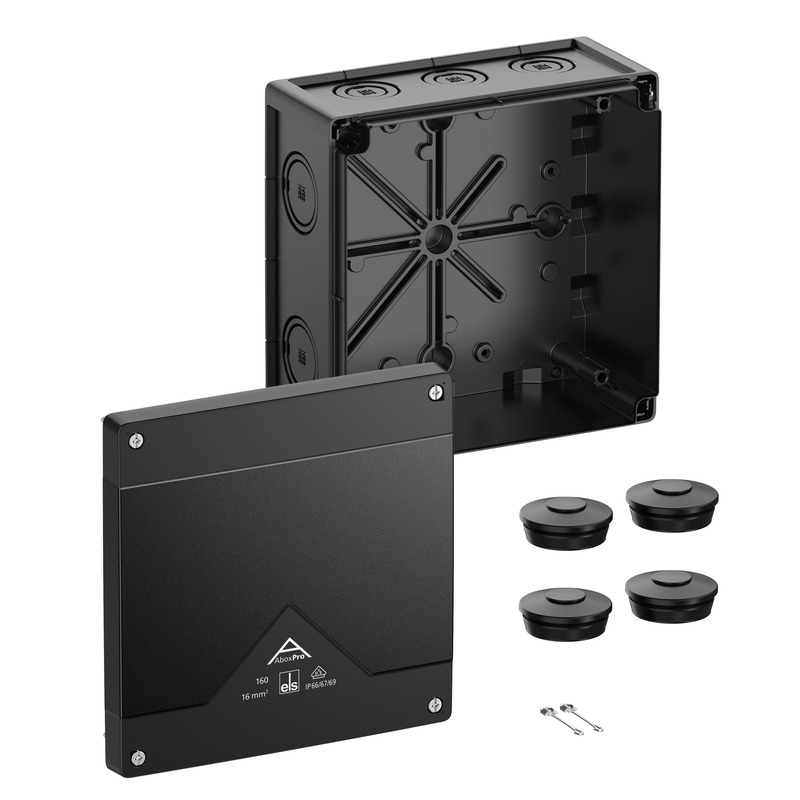

černá, Ui=1000 V AC, bez svorek
