Abzweigkasten Abox Pro 160-L/sw (41600001) Verbindungsdosen Innenbereich IP55
nový

Rozbočovací krabice

Abox Pro 160-L/sw

Číslo výrobku: 41600001 | Rozměry: 182 x 182 x 90 mm

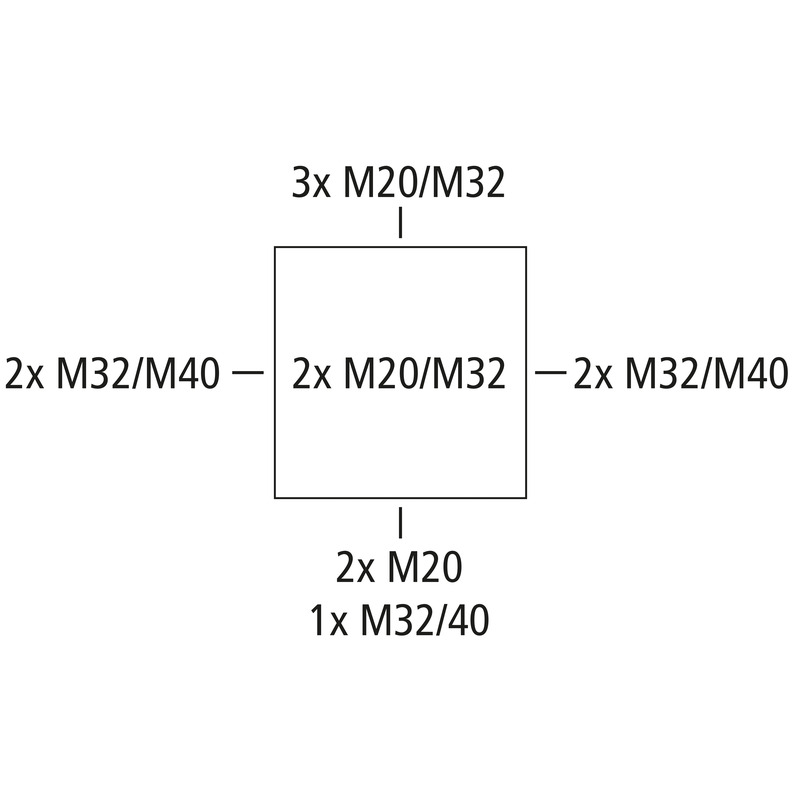

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 16 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

černá, Ui=1000 V AC, bez svorek

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC 1000 V
domezovací izolační napětí DC 1000 V
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP66/IP67/IP69
typ svorky bez

barva

barva spodní díl černá
barva horní díl černá

rozměry

šířka 182 mm
délka 182 mm
výška 90 mm
vnitřní délka 167 mm
vnitřní šířka 167 mm
vnitřní výška 69 mm
Hmotnost 0.6231 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902663743
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES pdf (5 MB)
Montážní návod DE/EN pdf (5 MB)

Rozměrový list

Výkres v měřítku dwg (5 MB)
Výkres v měřítku dxf (23 MB)
Výkres v měřítku pdf (4 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (141 KB)
VDE Certifikát DE/EN pdf (496 KB)
DNV Certifikát EN pdf (198 KB)
CE Prohlášení DE/EN/FR pdf (139 KB)
UKCA Prohlášení EN pdf (166 KB)
DLG Schválení DE pdf (1 MB)

Příslušenství

Kabelové šroubení KVR M20-MGM/sw

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM/sw

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22702101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M32-MGM/sw

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22703201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M40-MGM/sw

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22704001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Dvojitá membránová vývodka DMS M20/sw

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32/sw

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26003201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



nový Dvojitá membránová vývodka - DMS M40/sw

Dvojitá membránová vývodka DMS M40/sw

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26004001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



nový Montážní deska - Abox MPI 160

Montážní deska Abox MPI 160

  • Rozměry : 149 x 149 x 2,5 mm
  • Číslo výrobku: 89511601

pro Abox / Abox Pro 160



Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...



nový DIN lišta - Abox 160/250 NS35

DIN lišta Abox 160/250 NS35

  • Rozměry : 35 x 137 x 7,5 mm
  • Číslo výrobku: 89531601

pro Abox / Abox Pro 160



Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...



nový Držák svorek - Abox 100 KH 2006 6²

Držák svorek Abox 100 KH 2006 6²

  • Rozměry : 69 x 124 x 60 mm
  • Číslo výrobku: 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



nový Svorkovnice - Abox 160 KLS-16²

Svorkovnice Abox 160 KLS-16²

  • Rozměry : 18 x 140 x 43 mm
  • Číslo výrobku: 89641601

vysoko umístěná šroubová svorka pro Abox/Abox Pro 160, 5-pólová - 16...



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...



nový Sada pro upevnění ke sloupkům / trubkám - MABF 150-1

Sada pro upevnění ke sloupkům / trubkám MABF 150-1

  • Rozměry : 43 x 150 x 15 mm
  • Číslo výrobku: 89603001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 160, Abox...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

nový Rozbočovací krabice - Abox Pro 160-L

Rozbočovací krabice Abox Pro 160-L

  • Rozměry : 182 x 182 x 90 mm
  • Číslo výrobku: 41640001

šedá, Ui=1000 V AC, bez svorek



Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 16 mm², Certifikováno VDE...



nový Rozbočovací krabice - Abox Pro 160-16²

Rozbočovací krabice Abox Pro 160-16²

  • Rozměry : 182 x 182 x 90 mm
  • Číslo výrobku: 41642001

šedá, Ui=690 V AC, In=76 A, s vysoko umístěnou šroubovou svorkou,...



Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 16 mm², Certifikováno VDE...



nový Rozbočovací krabice - Abox Pro 160-16²/sw

Rozbočovací krabice Abox Pro 160-16²/sw

  • Rozměry : 182 x 182 x 90 mm
  • Číslo výrobku: 41602001

černá, Ui=690 V AC, In=76 A, s vysoko umístěnou šroubovou svorkou,...



Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 16 mm², Certifikováno VDE...
