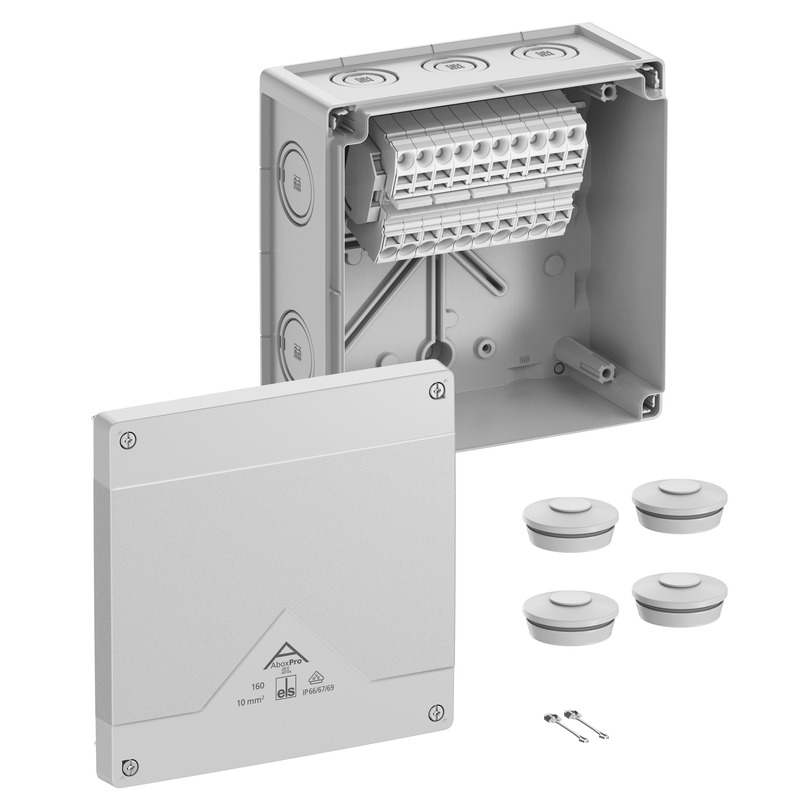

Rozbočovací krabice

Abox Pro SL-10²

Číslo výrobku: 41044001 | Rozměry: 182 x 182 x 90 mm

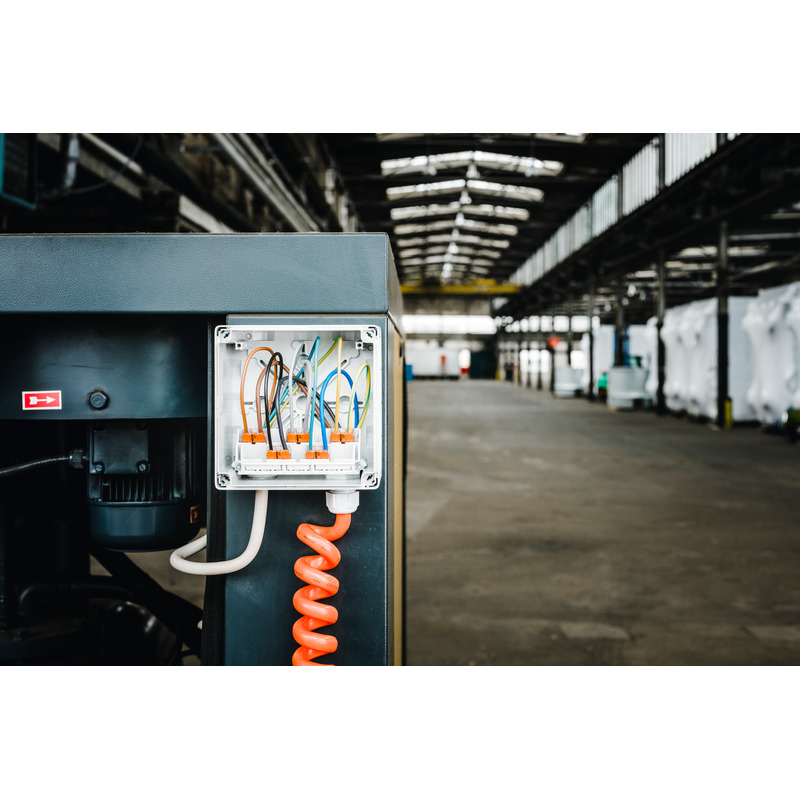

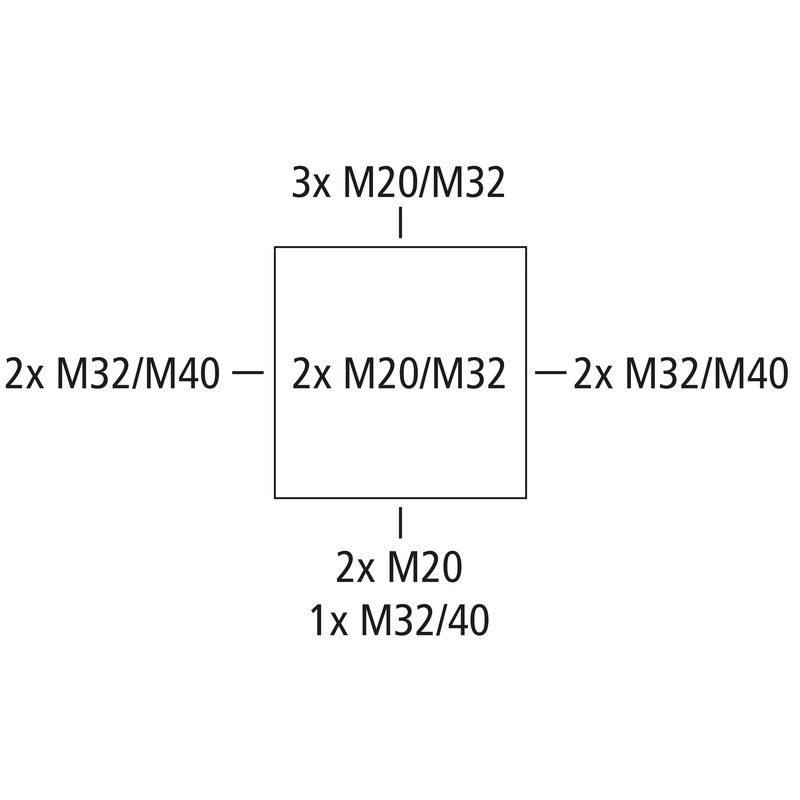

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, I_n=57 A, s vysoko položenou bezšroubovou svorkou Wago 2010-1201, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 10 mm², svorkovatelné průřezy na pól: 4 x 0,5 až 16 mm² pevné/flexibilní Cu

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M40 rozsah těsnění 17 - 28 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	0,5 mm²
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	57 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	182 mm
délka	182 mm
výška	90 mm
vnitřní délka	167 mm
vnitřní šířka	167 mm
vnitřní výška	69 mm
Hmotnost	0.6865 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C

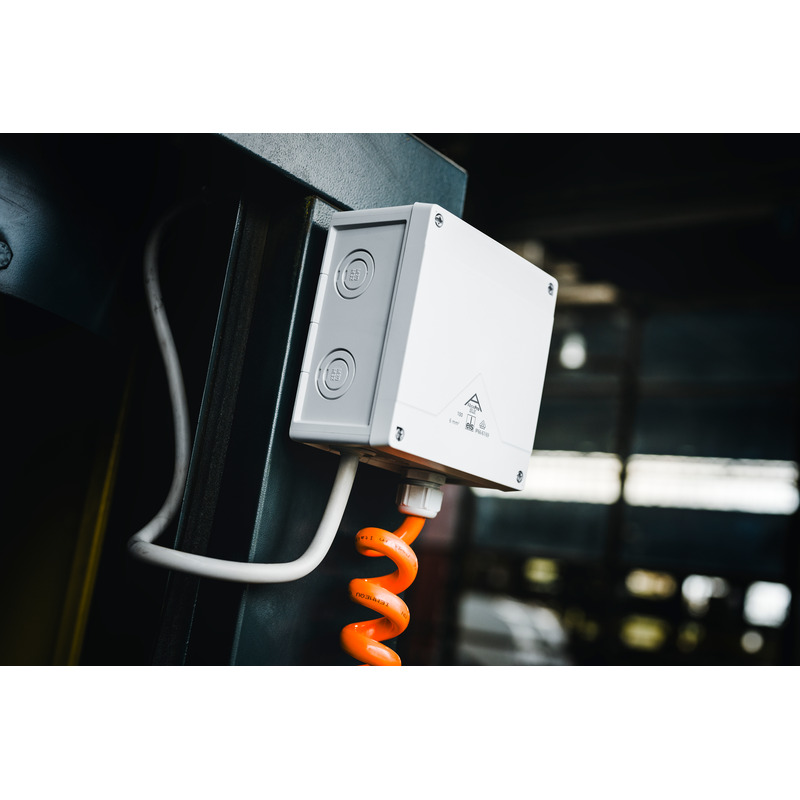

Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902663644
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	dwg (5 MB)
Výkres v měřítku	dxf (23 MB)
Výkres v měřítku	pdf (4 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (139 KB)
UKCA Prohlášení EN	pdf (166 KB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
VDE Certifikát DE/EN	pdf (496 KB)
DLG Schválení DE	pdf (1 MB)

Příslušenství

nový

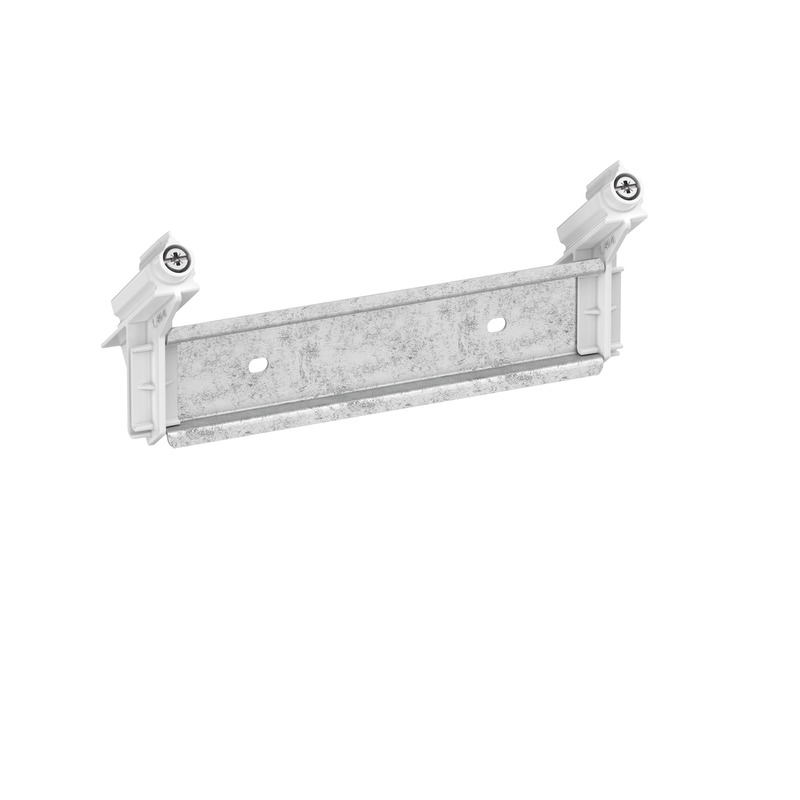

Držák svorek Abox 160 KH 2010 10²
