nový

Rozbočovací krabice

Abox Pro 060 AB-L

Číslo výrobku: 40640101 | Rozměry: 127 x 127 x 75 mm

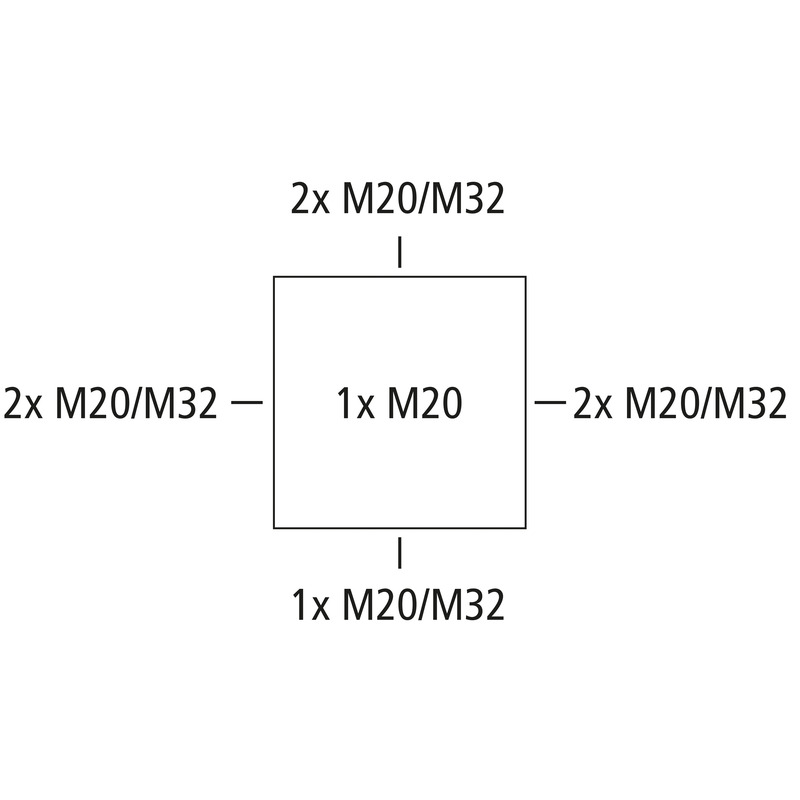

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M32, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, U_i=1000 V AC, bez svorek

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M32 rozsah těsnění 13 - 21 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	1000 V
domezovací izolační napětí DC	1000 V
max. průřez vodiče	6 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
typ svorky	bez

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	127 mm
délka	127 mm
výška	75 mm
vnitřní délka	113 mm
vnitřní šířka	113 mm
vnitřní výška	55 mm
Hmotnost	0.3115 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902664245
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	dxf (26 MB)
Výkres v měřítku	pdf (5 MB)
Výkres v měřítku	dwg (5 MB)

Certifikát

DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)
VDE Certifikát DE/EN	pdf (496 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M32-MGM

Rozměry : 40 x 40 x 50 mm
Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M20

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M32

Rozměry : 36,7 x 36,7 x 14,7 mm
Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

nový

Montážní deska Abox MPI 060

Rozměry : 94 x 94 x 2,5 mm
Číslo výrobku: 89510601

pro Abox / Abox Pro 060

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

Seznam sledovaných položek

Podrobnosti

nový

DIN lišta Abox 060 NS35

Rozměry : 35 x 95 x 7,5 mm
Číslo výrobku: 89530601

pro Abox / Abox Pro 060

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 060 KH 221 4²

Rozměry : 22 x 88 x 32 mm
Číslo výrobku: 89600401

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-413 do...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

Svorkovnice Abox 060 KLS-6²

Rozměry : 23 x 98 x 32 mm
Číslo výrobku: 89640601

Šroubová svorka pro Abox/Abox Pro 060, 5-pólová - 6 mm², I_n = 41 A,...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Seznam sledovaných položek

Podrobnosti

nový

Sada pro upevnění ke sloupkům / trubkám MABF 100-1

Rozměry : 38 x 100 x 15 mm
Číslo výrobku: 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Seznam sledovaných položek

Podrobnosti

nový

Připevňovací sada KTB 1

Rozměry : 17 x 30 x 14 mm
Číslo výrobku: 89600901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Seznam sledovaných položek

Podrobnosti

CAD data

CAD data	Stáhnout 3D CAD data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg
