nový

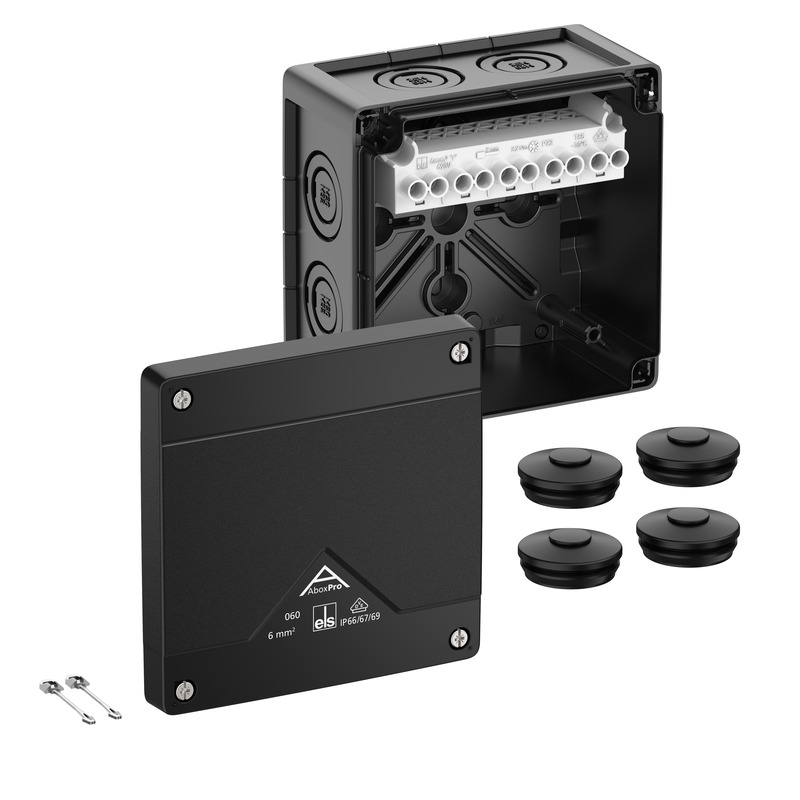

Rozbočovací krabice

Abox Pro 060-6²/sw

Číslo výrobku: 40602001 | Rozměry: 127 x 127 x 75 mm

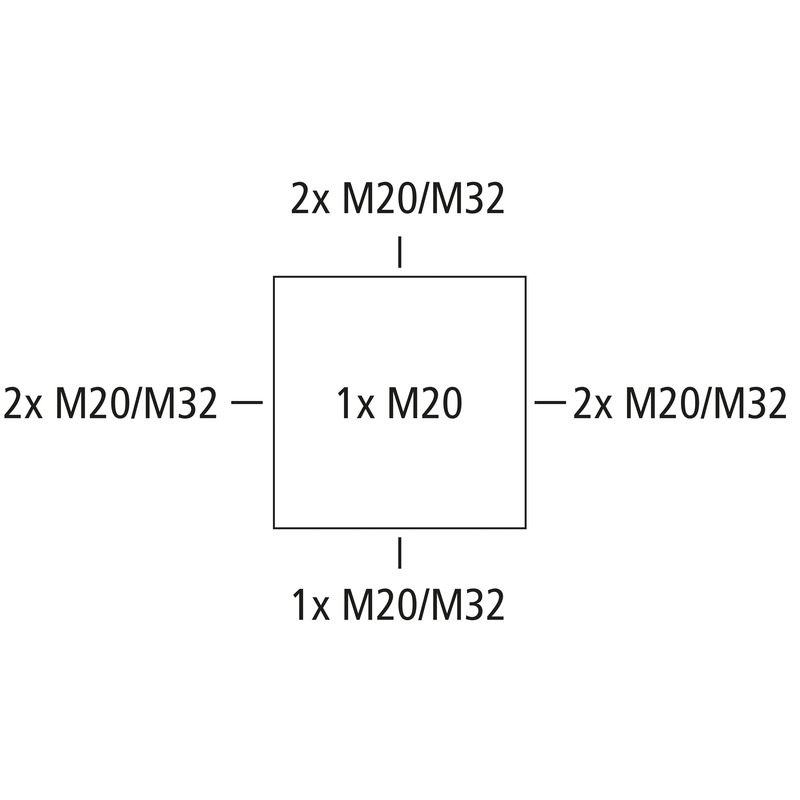

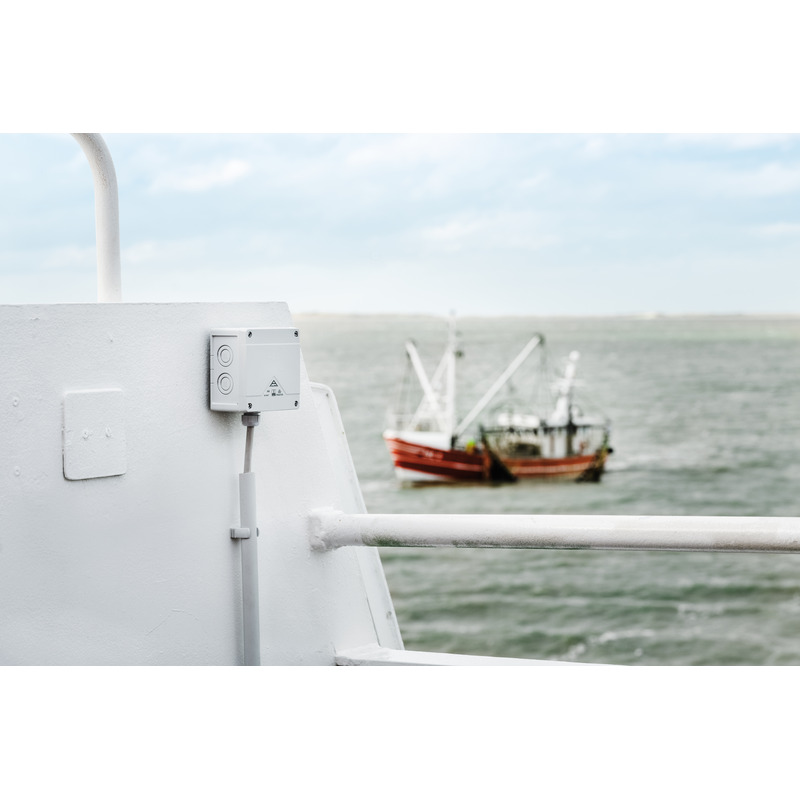

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M32, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

černá, U_i=690 V AC, I_n=41 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 6 mm², upínatelný průřez na pól: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M32 rozsah těsnění 13 - 21 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	1,5 mm²
max. průřez vodiče	6 mm²
třída ochrany	II

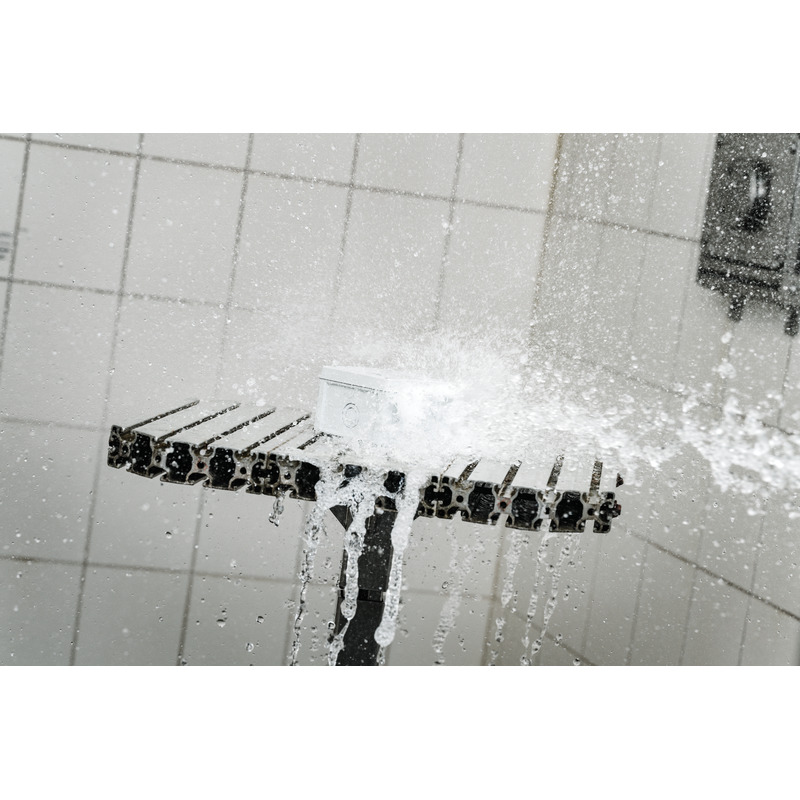

druh krytí	IP66/IP67/IP69
domezovací proud	41 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	127 mm
délka	127 mm
výška	75 mm
vnitřní délka	113 mm
vnitřní šířka	113 mm
vnitřní výška	55 mm
Hmotnost	0.3805 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C

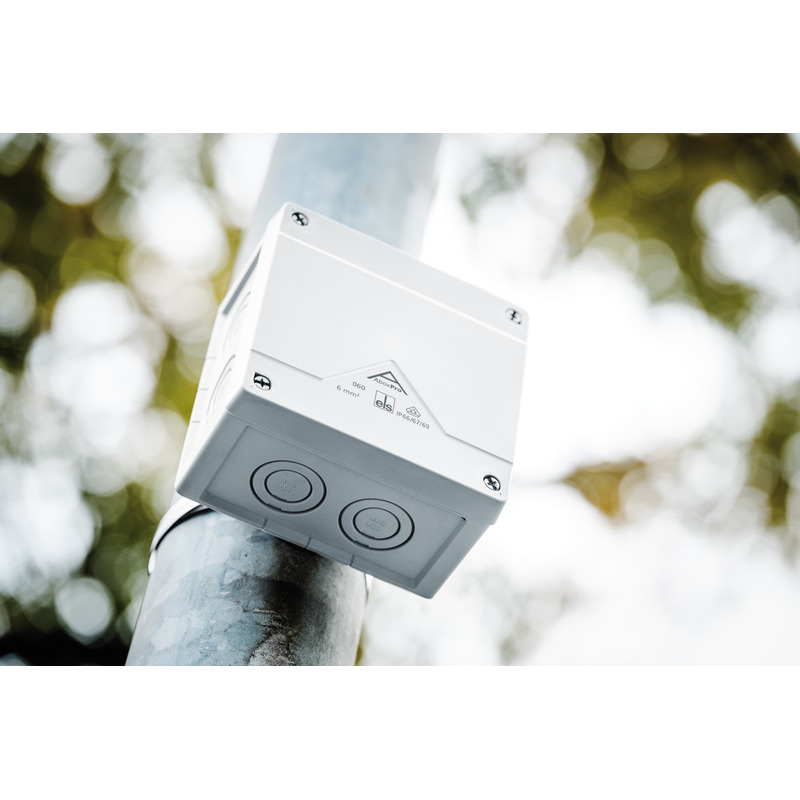

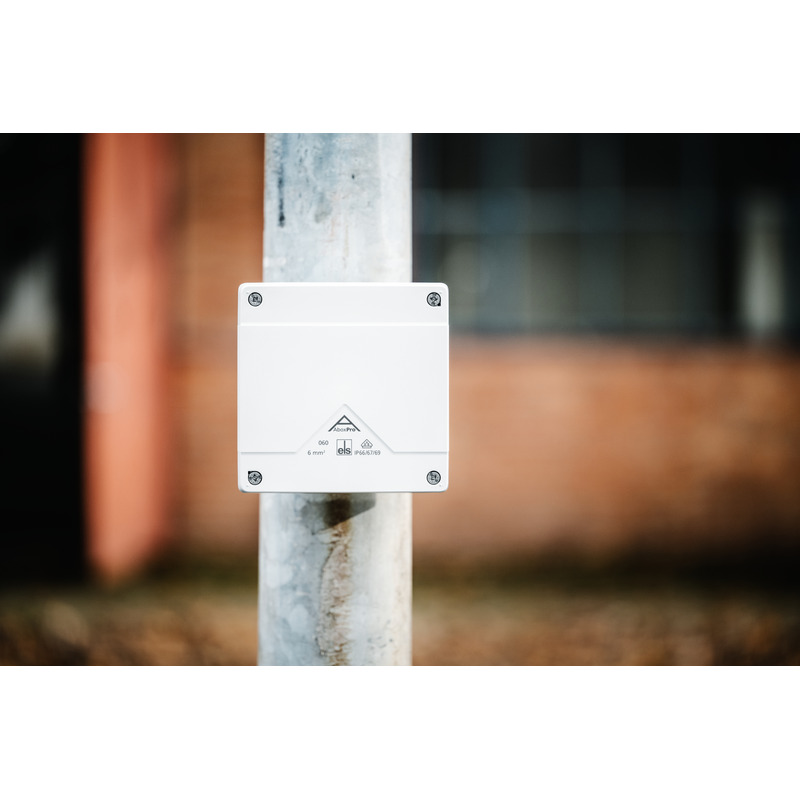

Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902664337
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

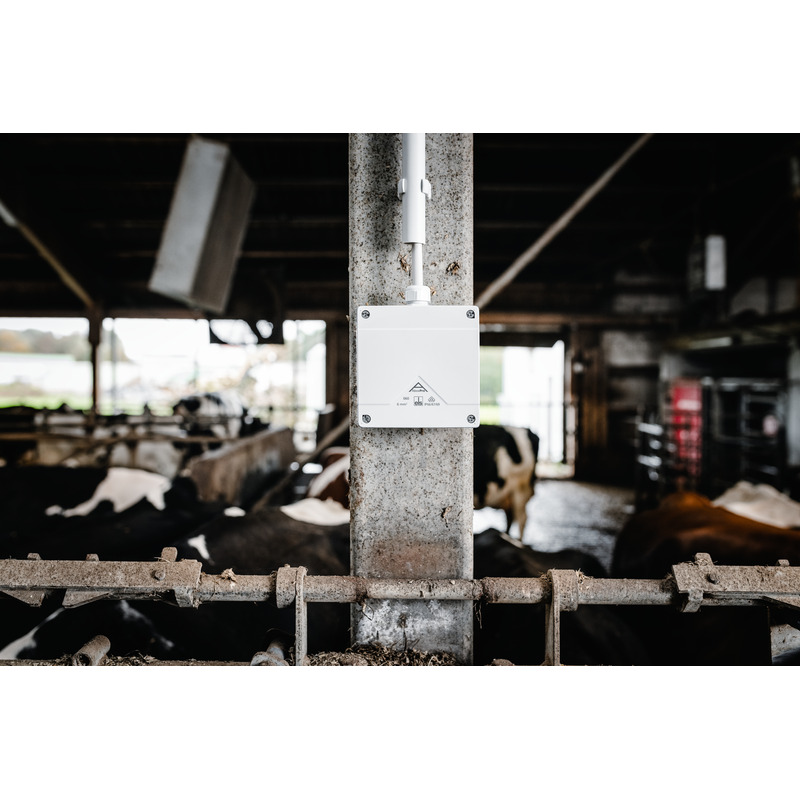

zkušební značka	DLG (odolnost vůči čpavku)

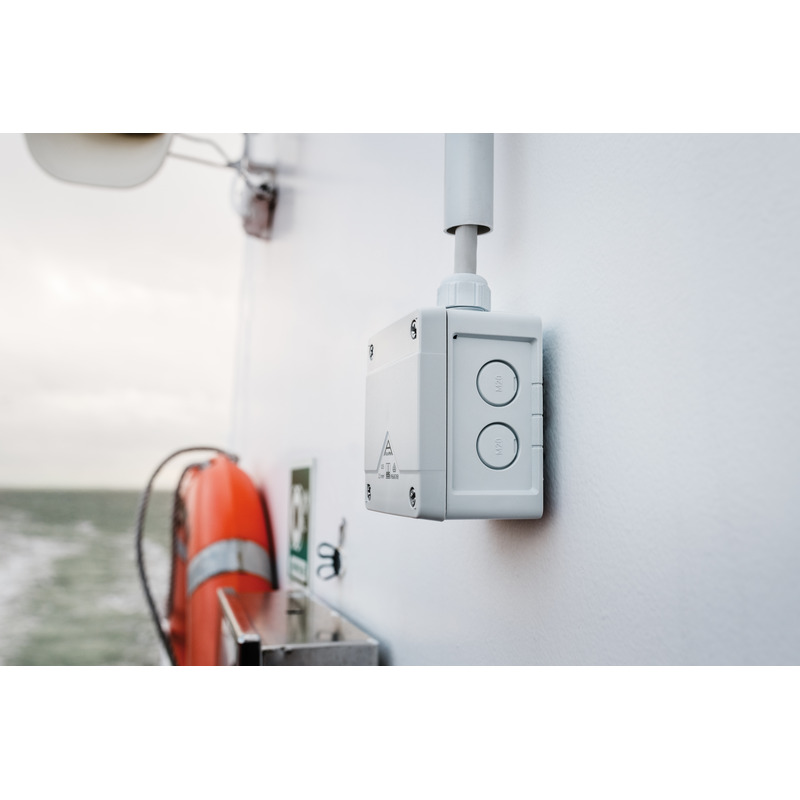

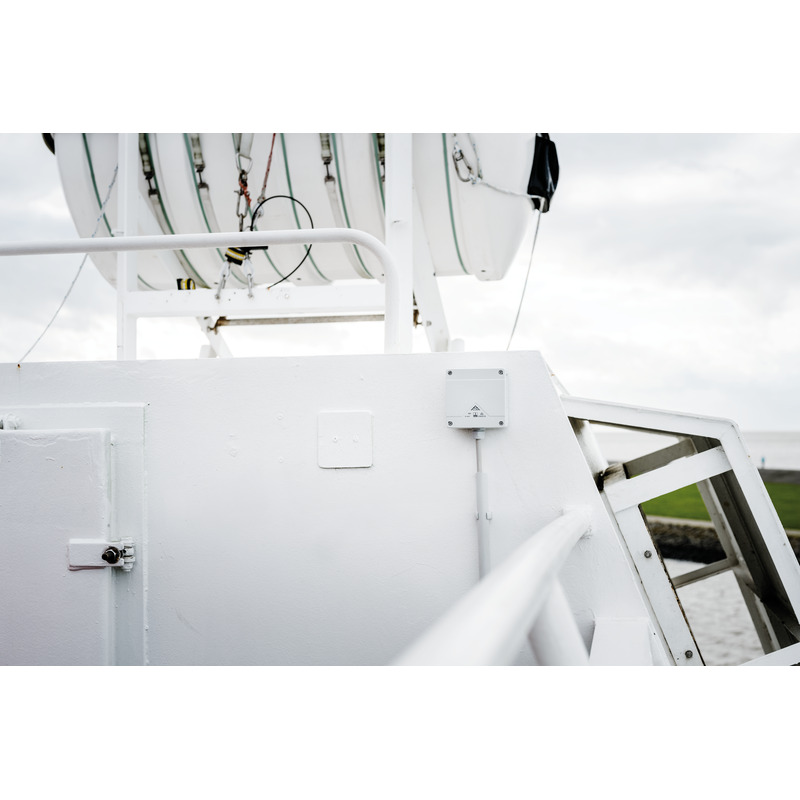

zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN	pdf (5 MB)
Montážní návod FR/ES	pdf (5 MB)

Rozměrový list

Výkres v měřítku	dxf (26 MB)
Výkres v měřítku	pdf (5 MB)
Výkres v měřítku	dwg (5 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (139 KB)
VDE Certifikát DE/EN	pdf (496 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)
DNV Certifikát EN	pdf (198 KB)
DLG Schválení DE	pdf (1 MB)

Příslušenství

Kabelové šroubení KVR M20-MGM/sw

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-GDB/MGM/sw

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22702101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M32-MGM/sw

Rozměry : 40 x 40 x 50 mm
Číslo výrobku: 22703201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M20/sw

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M32/sw

Rozměry : 36,7 x 36,7 x 14,7 mm
Číslo výrobku: 26003201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

nový

Montážní deska Abox MPI 060

Rozměry : 94 x 94 x 2,5 mm
Číslo výrobku: 89510601

pro Abox / Abox Pro 060

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

Seznam sledovaných položek

Podrobnosti

nový

DIN lišta Abox 060 NS35

Rozměry : 35 x 95 x 7,5 mm
Číslo výrobku: 89530601

pro Abox / Abox Pro 060

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 060 KH 221 4²

Rozměry : 22 x 88 x 32 mm
Číslo výrobku: 89600401

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-413 do...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

Svorkovnice Abox 060 KLS-6²

Rozměry : 23 x 98 x 32 mm
Číslo výrobku: 89640601

Šroubová svorka pro Abox/Abox Pro 060, 5-pólová - 6 mm², I_n = 41 A,...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Seznam sledovaných položek

Podrobnosti

nový

Sada pro upevnění ke sloupkům / trubkám MABF 100-1

Rozměry : 38 x 100 x 15 mm
Číslo výrobku: 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Seznam sledovaných položek

Podrobnosti

nový

Připevňovací sada KTB 1

Rozměry : 17 x 30 x 14 mm
Číslo výrobku: 89600901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Seznam sledovaných položek

Podrobnosti

CAD data

CAD data	Stáhnout 3D CAD data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg

Podobné výrobky

nový

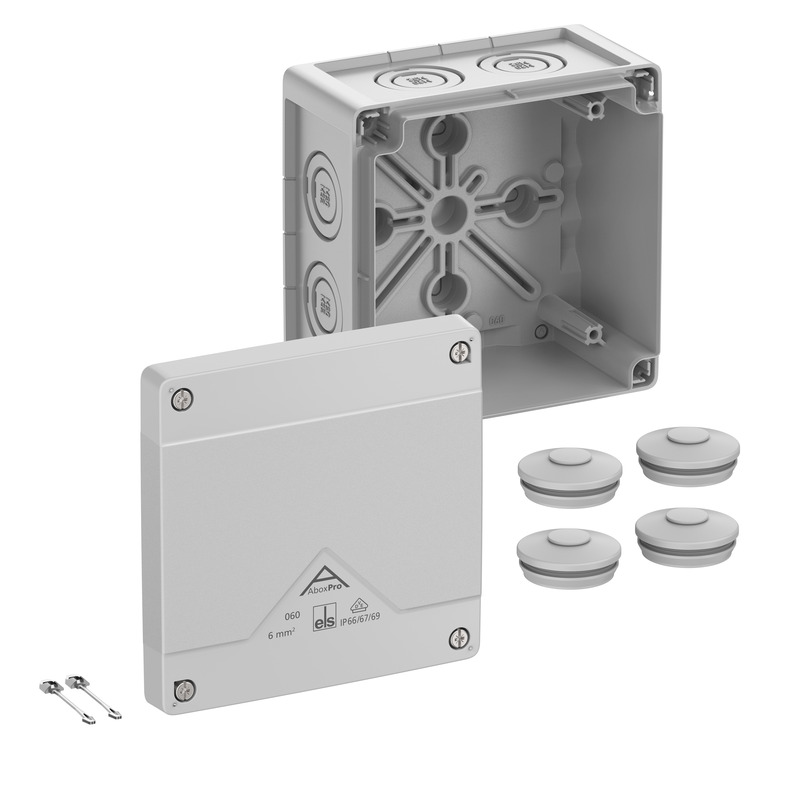

Rozbočovací krabice Abox Pro 060-L

Rozměry : 127 x 127 x 75 mm
Číslo výrobku: 40640001

šedá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN...

Seznam sledovaných položek

Podrobnosti

nový

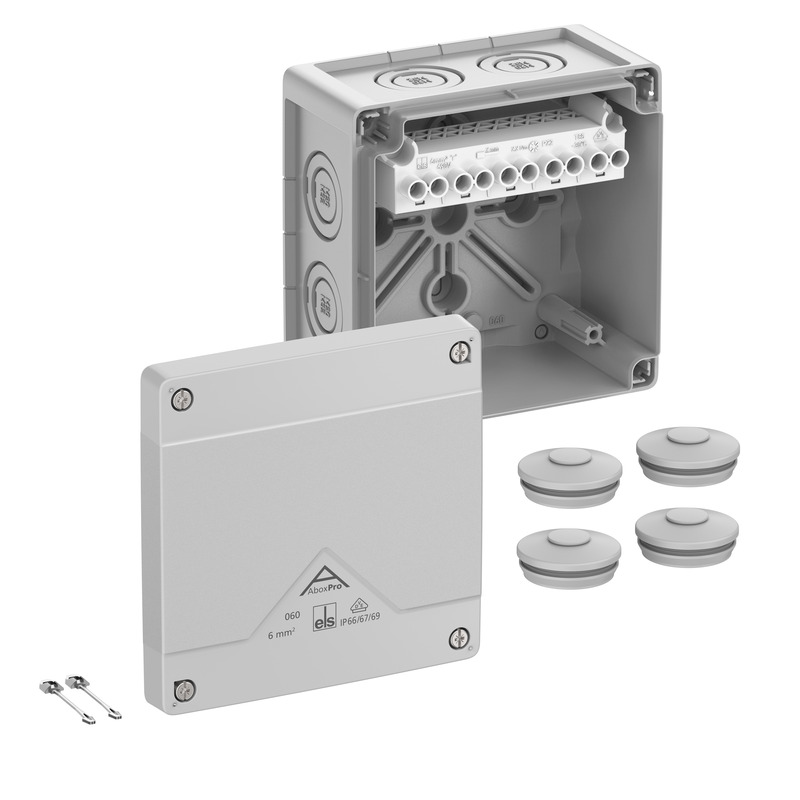

Rozbočovací krabice Abox Pro 060-6²

Rozměry : 127 x 127 x 75 mm
Číslo výrobku: 40642001

šedá, U_i=690 V AC, I_n=41 A, s vysoko umístěnou šroubovou svorkou,...

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN...

Seznam sledovaných položek

Podrobnosti

nový

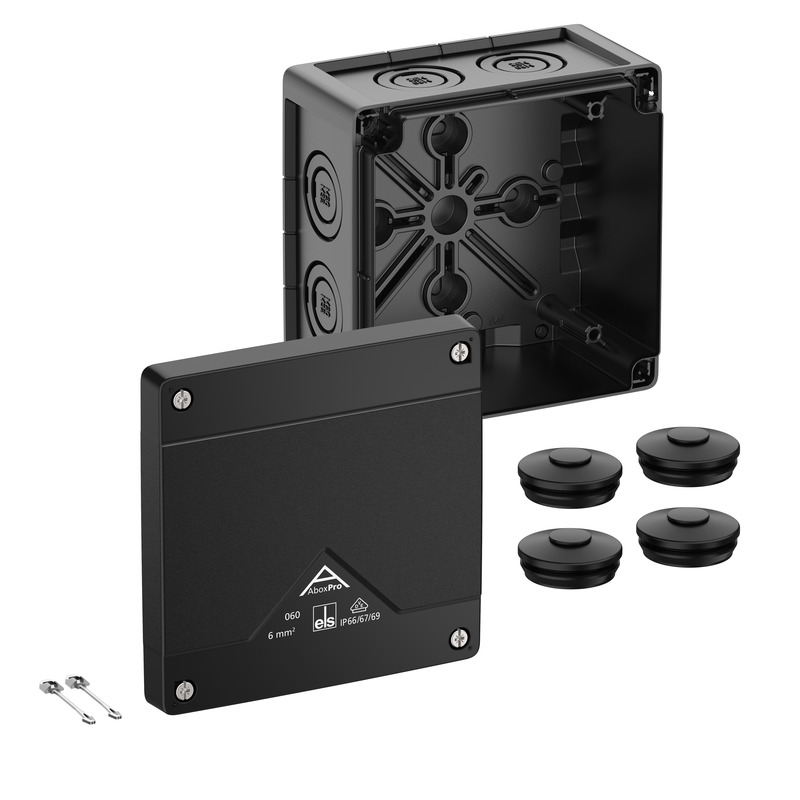

Rozbočovací krabice Abox Pro 060-L/sw
