Rozbočovací krabice

Abox Pro SLK-4²

Číslo výrobku: 40447001 | Rozměry: 102 x 102 x 70 mm

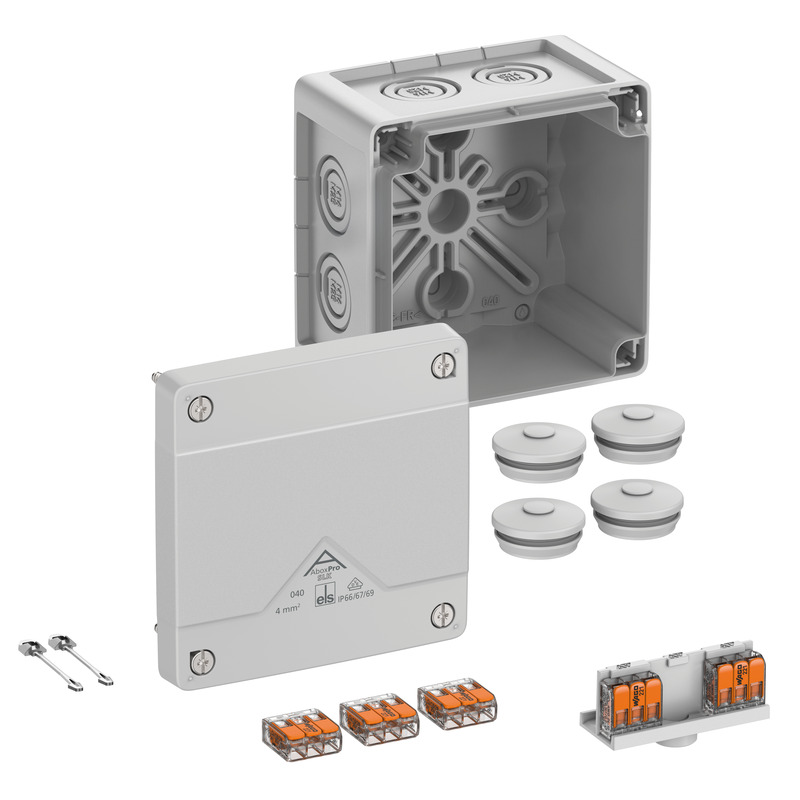

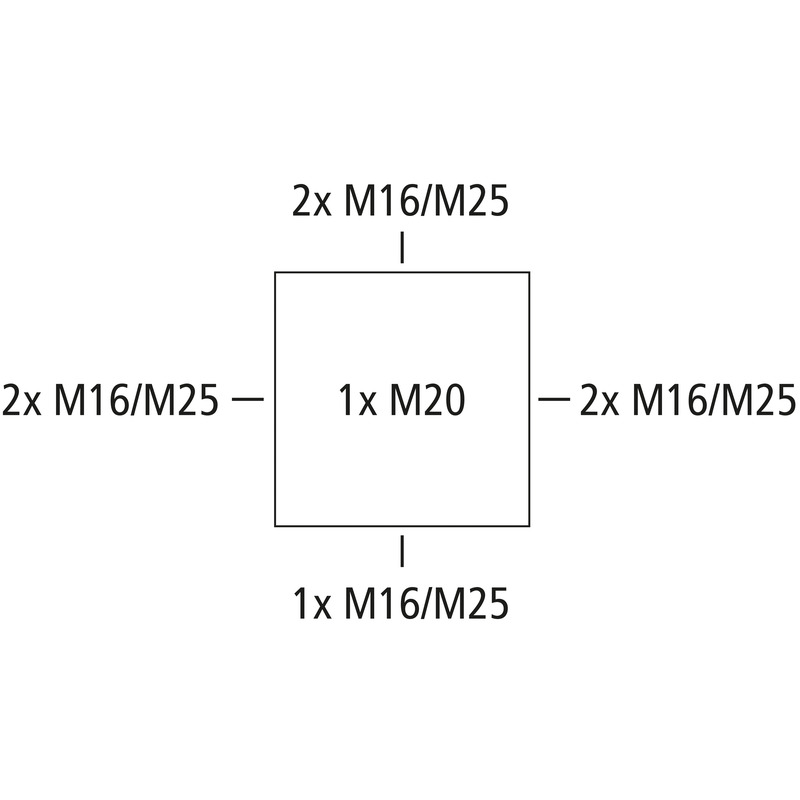

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², U_i=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20/M25, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, I_n=32 A, s 5-ti ke dnu upevněnými, bezšroubovými 3-vodičovými svorkami Wago 221-413 - 4 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 4 mm² pevné Cu a 3 x 0,14 až 4 mm² flexibilní Cu

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M25 rozsah těsnění 9 - 17 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	450 V
domezovací izolační napětí DC	450 V
min. průřez vodiče	0,2 mm²
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	32 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	102 mm
délka	102 mm
výška	70 mm
vnitřní délka	88 mm
vnitřní šířka	88 mm
vnitřní výška	50 mm
Hmotnost	0.2333 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902664542
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	dwg (4 MB)
Výkres v měřítku	dxf (19 MB)
Výkres v měřítku	pdf (3 MB)

Certifikát

DLG Schválení DE	pdf (1 MB)
VDE Certifikát DE/EN	pdf (496 KB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
UKCA Prohlášení EN	pdf (166 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
