nový

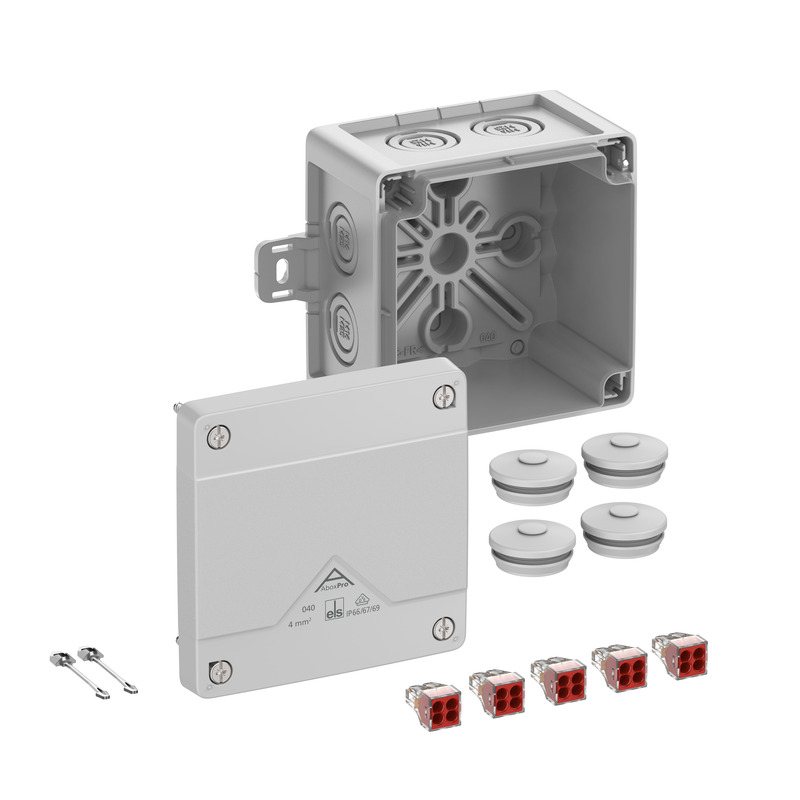

Rozbočovací krabice

Abox Pro 040 AB-4²

Číslo výrobku: 40442101 | Rozměry: 102 x 102 x 70 mm

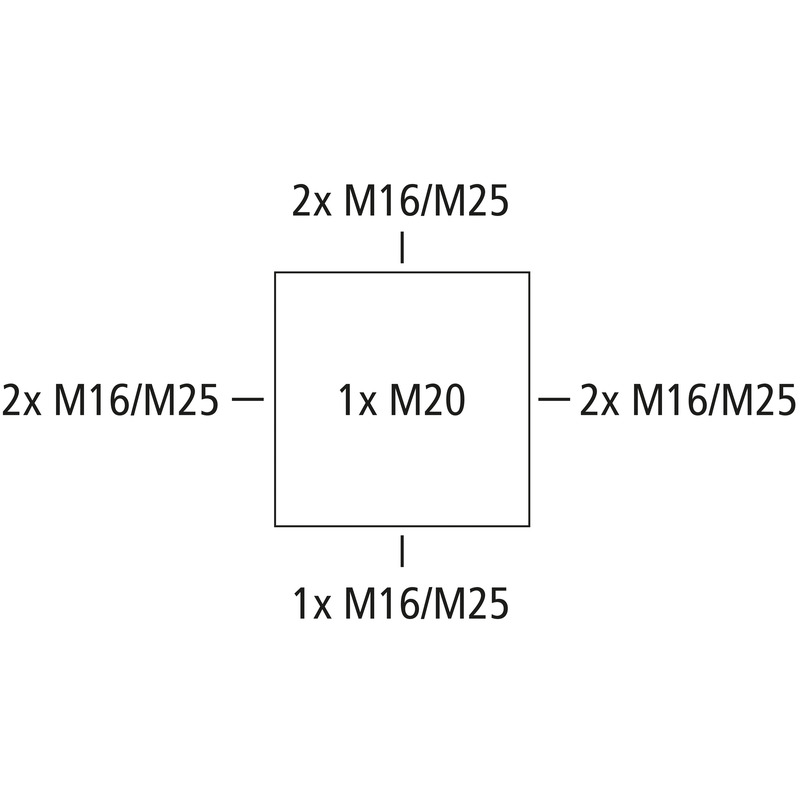

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20/M25, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, U_i=400 V AC, I_n=32 A, s 5-ti bezšroubovými 4-vodičovými svorkami Wago 773-604, max. jmenovitý průřez podle DIN EN 60998: 4 mm², svorkovatelné průřezy na pól: 4 x 1,5 - 4,0 mm² pevné Cu/Al (Dodržujte montážní návod!)

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M25 rozsah těsnění 9 - 17 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	400 V
domezovací izolační napětí DC	400 V
min. průřez vodiče	1,5 mm²
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	32 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	102 mm
délka	102 mm
výška	70 mm
vnitřní délka	88 mm
vnitřní šířka	88 mm
vnitřní výška	50 mm
Hmotnost	0.2327 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	60 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902664696
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN	pdf (5 MB)
Montážní návod FR/ES	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (3 MB)
Výkres v měřítku	dwg (4 MB)
Výkres v měřítku	dxf (19 MB)

Certifikát

DNV Certifikát EN	pdf (198 KB)
DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
VDE Certifikát DE/EN	pdf (496 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)

Příslušenství

Kabelové šroubení KVR M16-MGM

Rozměry : 22 x 22 x 31 mm
Číslo výrobku: 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M25-MGM

Rozměry : 31,5 x 31,5 x 44 mm
Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M16

Rozměry : 20,7 x 20,7 x 13,2 mm
Číslo výrobku: 26041601

Rozsah těsnění 5 - 9 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M20

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M25

Rozměry : 29,7 x 29,7 x 13,6 mm
Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

nový

DIN lišta Abox 040 TS15

Rozměry : 15 x 71 x 5,5 mm
Číslo výrobku: 89520401

pro Abox / Abox Pro 040

Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic od...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 025/040 KH 2273 2,5²

Rozměry : 23 x 70 x 27 mm
Číslo výrobku: 89600201

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 025/040 KH 221 4²

Rozměry : 23 x 56 x 29 mm
Číslo výrobku: 89600301

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

Svorkovnice Abox 025/040 KLS-2,5²/4²

Rozměry : 15 x 46 x 25 mm
Číslo výrobku: 89640401

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Seznam sledovaných položek

Podrobnosti

nový

Sada pro upevnění ke sloupkům / trubkám MABF 100-1

Rozměry : 38 x 100 x 15 mm
Číslo výrobku: 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Seznam sledovaných položek

Podrobnosti

nový

Připevňovací sada KTB 1

Rozměry : 17 x 30 x 14 mm
Číslo výrobku: 89600901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Seznam sledovaných položek

Podrobnosti

CAD data

CAD data	Stáhnout 3D CAD data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg

Podobné výrobky

nový

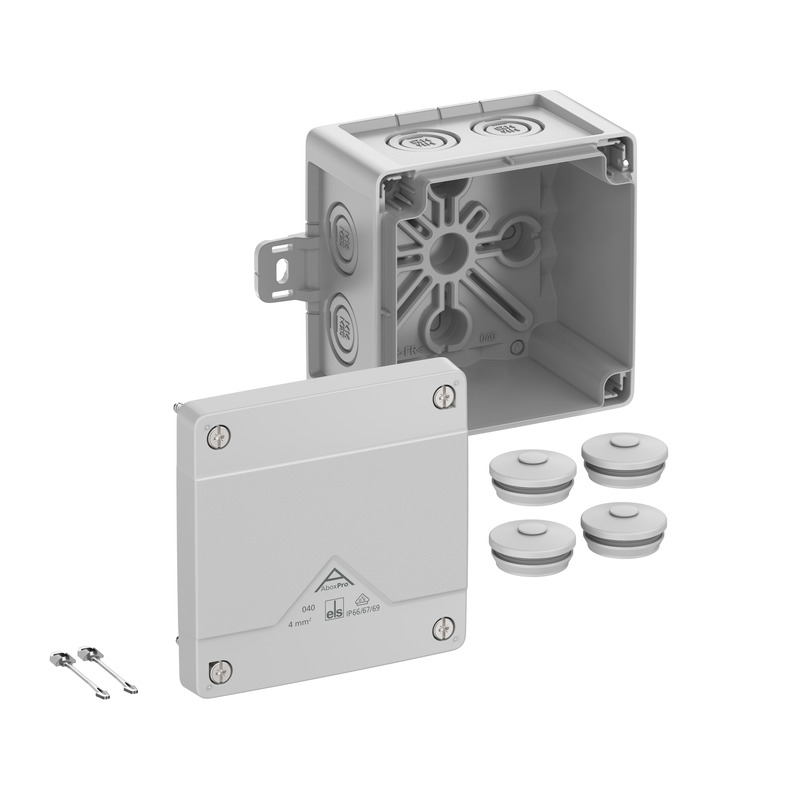

Rozbočovací krabice Abox Pro 040 AB-L
