Rozbočovací krabice

Abox Pro 040-L

Číslo výrobku: 40440001 | Rozměry: 102 x 102 x 70 mm

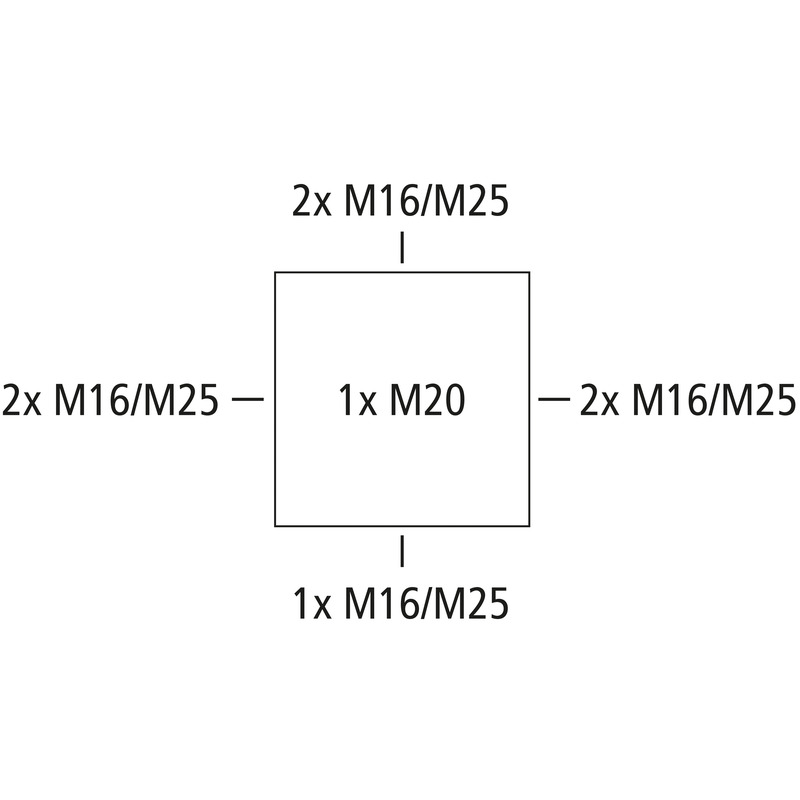

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20/M25, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, U_i=1000 V AC, bez svorek

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M25 rozsah těsnění 9 - 17 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	1000 V
domezovací izolační napětí DC	1000 V
max. průřez vodiče	4 mm²
třída ochrany	II

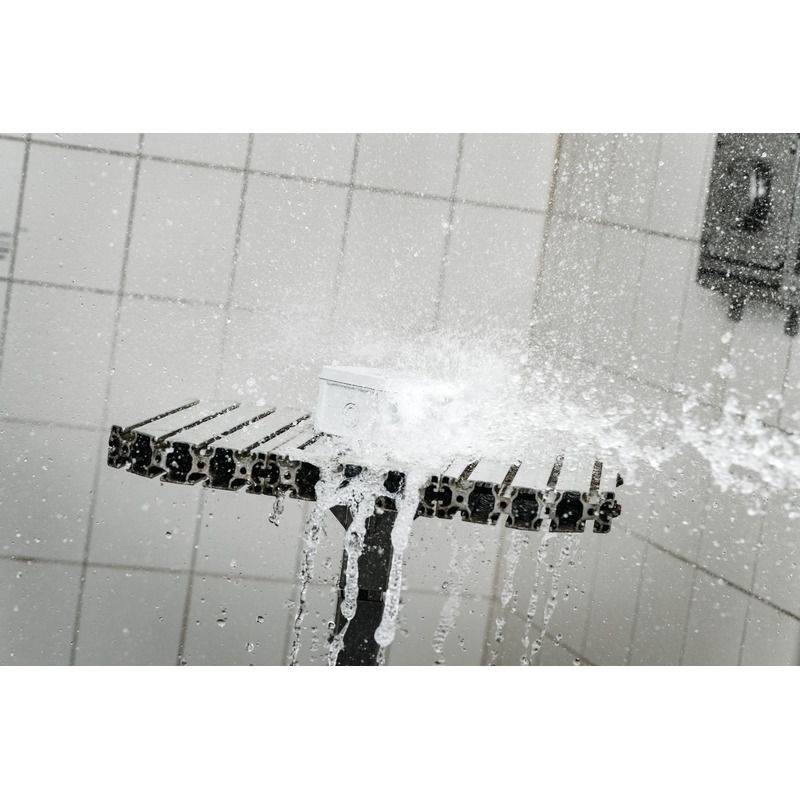

druh krytí	IP66/IP67/IP69
typ svorky	bez

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	102 mm
délka	102 mm
výška	70 mm
vnitřní délka	88 mm
vnitřní šířka	88 mm
vnitřní výška	50 mm
Hmotnost	0.218 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano

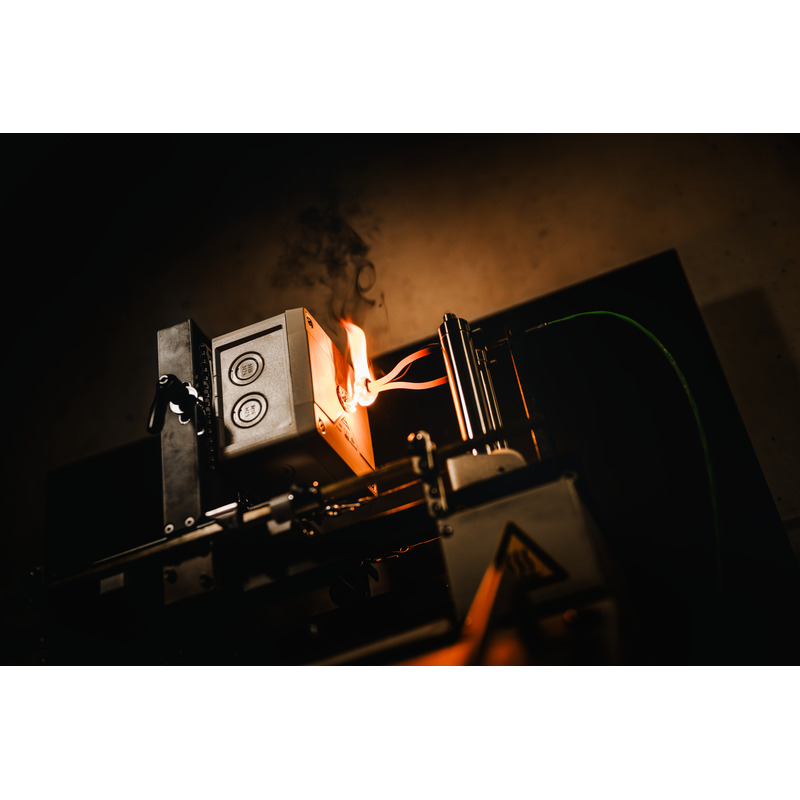

Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902664788
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN	pdf (5 MB)
Montážní návod FR/ES	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (3 MB)
Výkres v měřítku	dwg (4 MB)
Výkres v měřítku	dxf (19 MB)

Certifikát

DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)
VDE Certifikát DE/EN	pdf (496 KB)
