nový

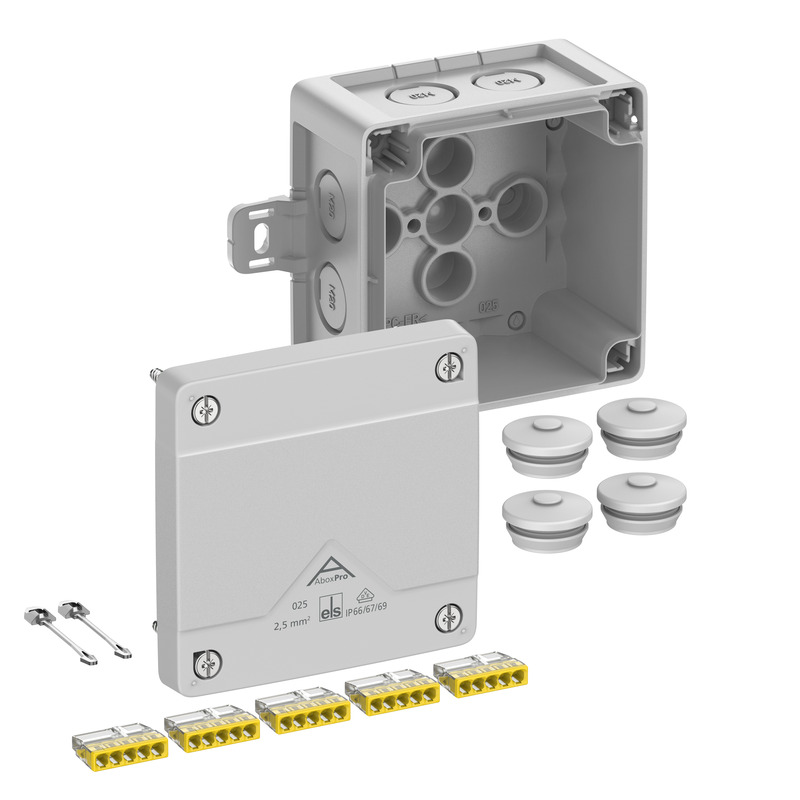

Rozbočovací krabice

Abox Pro 025 AB-2,5²

Číslo výrobku: 40242101 | Rozměry: 92 x 92 x 60 mm

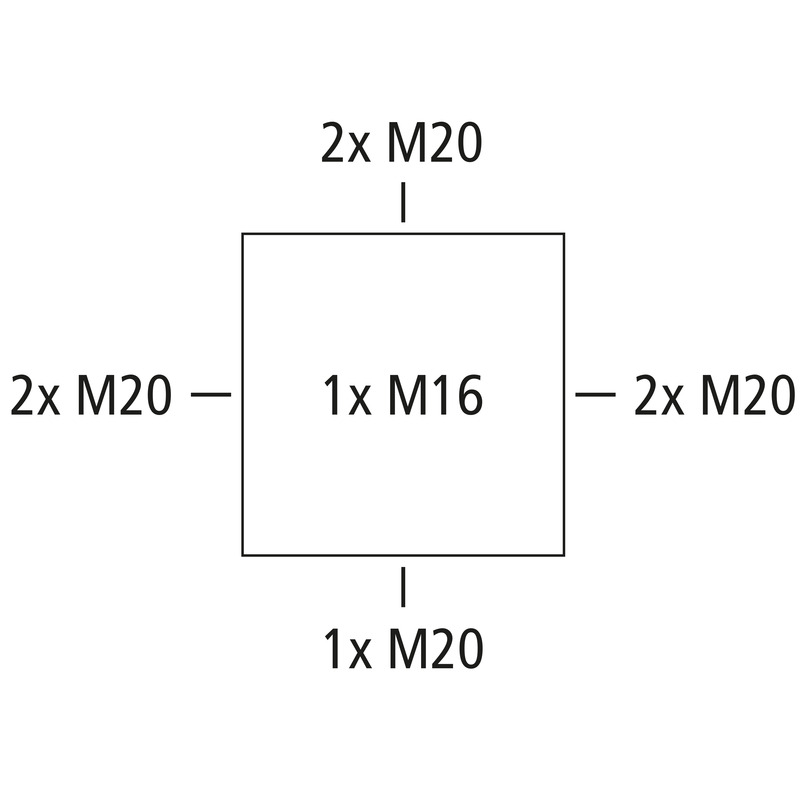

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, U_i=450 V AC, I_n=24 A, s 5-ti bezšroubovými 5-vodičovými svorkami Wago 2273-205, max. jmenovitý průřez podle DIN EN 60998: 2,5 mm², svorkovatelné průřezy na pól: 5 x 0,5 - 2,5 mm² pevná Cu a Al (Dodržujte montážní návod!)

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 13 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	450 V
domezovací izolační napětí DC	450 V
min. průřez vodiče	0,5 mm²
max. průřez vodiče	2,5 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	24 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	92 mm
délka	92 mm
výška	60 mm
vnitřní délka	78 mm
vnitřní šířka	78 mm
vnitřní výška	40 mm
Hmotnost	0.1797 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	60 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902662371
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (3 MB)
Výkres v měřítku	dwg (3 MB)
Výkres v měřítku	dxf (16 MB)

Certifikát

DNV Certifikát EN	pdf (198 KB)
VDE Certifikát DE/EN	pdf (496 KB)
DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)

Příslušenství

Kabelové šroubení KVR M16-MGM

Rozměry : 22 x 22 x 31 mm
Číslo výrobku: 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M16

Rozměry : 20,7 x 20,7 x 13,2 mm
Číslo výrobku: 26041601

Rozsah těsnění 5 - 9 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

Dvojitá membránová vývodka DMS M20

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Podrobnosti

nový

DIN lišta Abox 025 TS15

Rozměry : 15 x 61 x 5,5 mm
Číslo výrobku: 89520201

pro Abox / Abox Pro 025

Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic od...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 025/040 KH 2273 2,5²

Rozměry : 23 x 70 x 27 mm
Číslo výrobku: 89600201

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

Držák svorek Abox 025/040 KH 221 4²

Rozměry : 23 x 56 x 29 mm
Číslo výrobku: 89600301

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Seznam sledovaných položek

Podrobnosti

nový

Svorkovnice Abox 025/040 KLS-2,5²/4²

Rozměry : 15 x 46 x 25 mm
Číslo výrobku: 89640401

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Seznam sledovaných položek

Podrobnosti

nový

Sada pro upevnění ke sloupkům / trubkám MABF 65-1

Rozměry : 38 x 65 x 15 mm
Číslo výrobku: 89601001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025, Abox...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Seznam sledovaných položek

Podrobnosti

nový

Připevňovací sada KTB 1

Rozměry : 17 x 30 x 14 mm
Číslo výrobku: 89600901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Seznam sledovaných položek

Podrobnosti

CAD data

CAD data	Stáhnout 3D CAD data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg

Podobné výrobky

nový

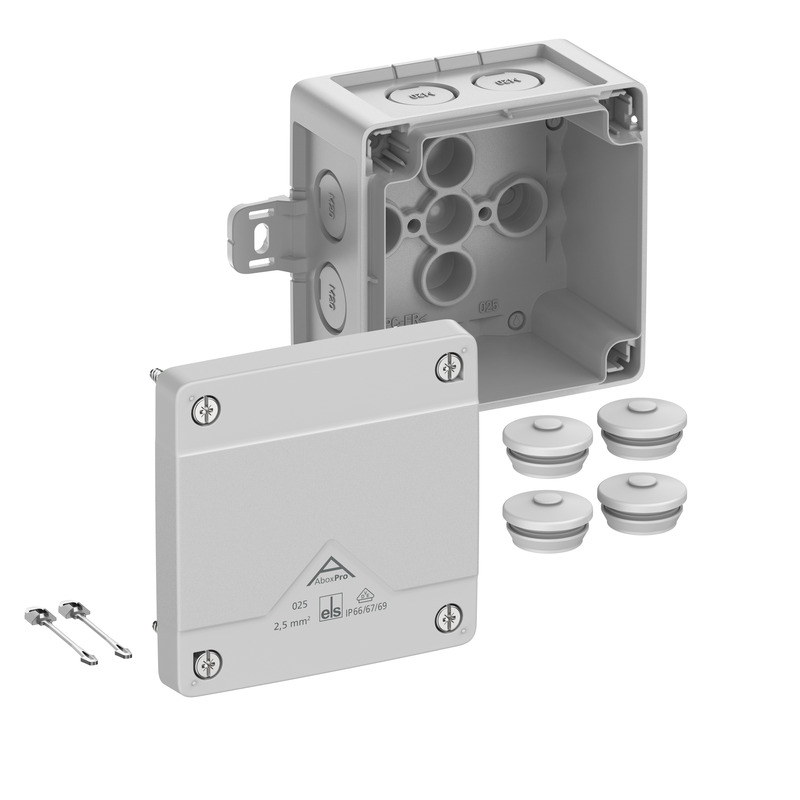

Rozbočovací krabice Abox Pro 025 AB-L

Rozměry : 92 x 92 x 60 mm
Číslo výrobku: 40240101

šedá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE...

Seznam sledovaných položek

Podrobnosti

nový

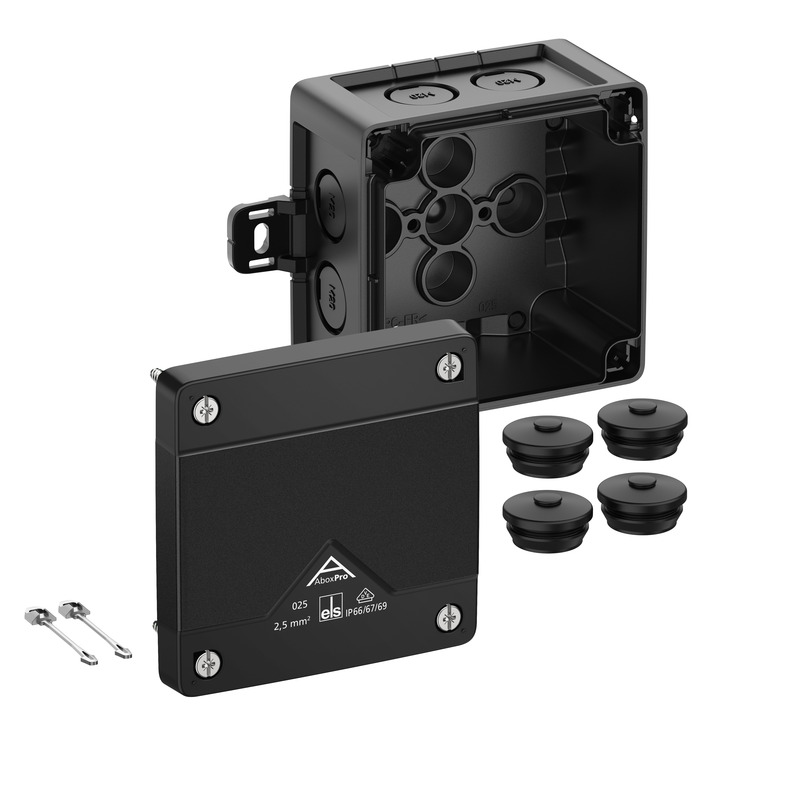

Rozbočovací krabice Abox Pro 025 AB-L/sw
