Abox Pro 025 AB-L Abox Pro 025 AB-L

Rozbočovací krabice

Abox Pro 025 AB-L

Číslo výrobku: 40240101 | Rozměry: 92 x 92 x 60 mm

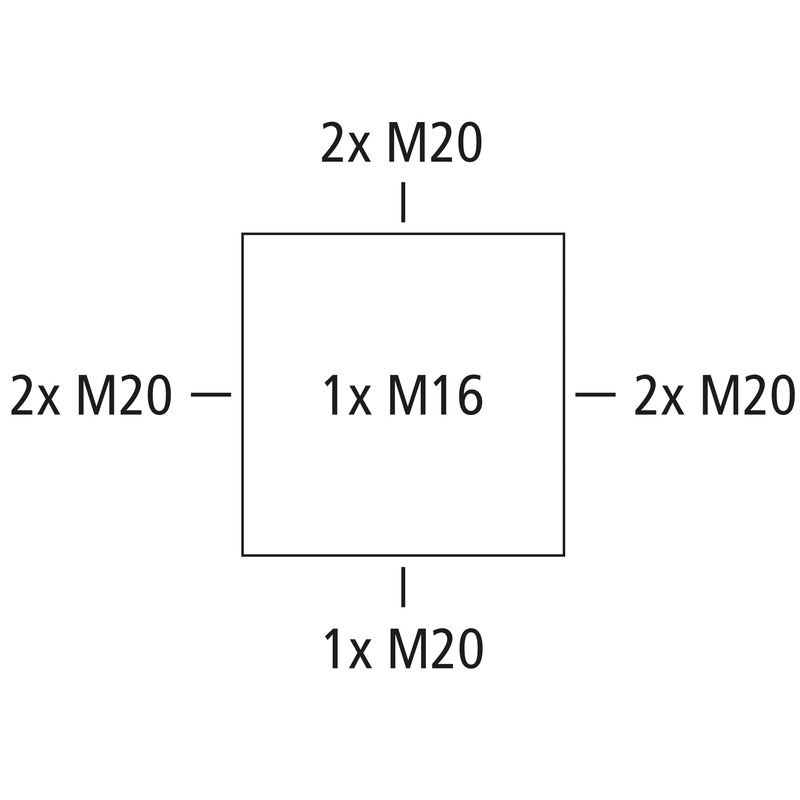

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, Ui=1000 V AC, bez svorek

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 13 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC 1000 V
domezovací izolační napětí DC 1000 V
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP66/IP67/IP69
typ svorky bez

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 92 mm
délka 92 mm
výška 60 mm
vnitřní délka 78 mm
vnitřní šířka 78 mm
vnitřní výška 40 mm
Hmotnost 0.1717 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902662289
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES pdf (5 MB)
Montážní návod DE/EN pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (3 MB)
Výkres v měřítku dwg (3 MB)
Výkres v měřítku dxf (16 MB)

Certifikát

VDE Certifikát DE/EN pdf (496 KB)
CE Prohlášení DE/EN/FR pdf (139 KB)
DLG Schválení DE pdf (1 MB)
UKCA Prohlášení EN pdf (166 KB)
DNV Certifikát EN pdf (198 KB)
CE Prohlášení DE/EN/PL pdf (141 KB)

Příslušenství

Kabelové šroubení - KVR M16-MGM

Kabelové šroubení KVR M16-MGM

  • Rozměry : 22 x 22 x 31 mm
  • Číslo výrobku: 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M16

Dvojitá membránová vývodka DMS M16

  • Rozměry : 20,7 x 20,7 x 13,2 mm
  • Číslo výrobku: 26041601

Rozsah těsnění 5 - 9 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
nový DIN lišta - Abox 025 TS15

DIN lišta Abox 025 TS15

  • Rozměry : 15 x 61 x 5,5 mm
  • Číslo výrobku: 89520201

pro Abox / Abox Pro 025



Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do  rozbočovacích krabic od...



Seznam sledovaných položek
Podrobnosti
nový Držák svorek - Abox 025/040 KH 2273 2,5²

Držák svorek Abox 025/040 KH 2273 2,5²

  • Rozměry : 23 x 70 x 27 mm
  • Číslo výrobku: 89600201

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



Seznam sledovaných položek
Podrobnosti
nový Držák svorek - Abox 025/040 KH 221 4²

Držák svorek Abox 025/040 KH 221 4²

  • Rozměry : 23 x 56 x 29 mm
  • Číslo výrobku: 89600301

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



Seznam sledovaných položek
Podrobnosti
nový Svorkovnice - Abox 025/040 KLS-2,5²/4²

Svorkovnice Abox 025/040 KLS-2,5²/4²

  • Rozměry : 15 x 46 x 25 mm
  • Číslo výrobku: 89640401

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...



Seznam sledovaných položek
Podrobnosti
nový Sada pro upevnění ke sloupkům / trubkám - MABF 65-1

Sada pro upevnění ke sloupkům / trubkám MABF 65-1

  • Rozměry : 38 x 65 x 15 mm
  • Číslo výrobku: 89601001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025, Abox...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



Seznam sledovaných položek
Podrobnosti
nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



Seznam sledovaných položek
Podrobnosti
