nový

Rozbočovací krabice

Abox Pro 025-2,5²/sw

Číslo výrobku: 40202001 | Rozměry: 92 x 92 x 60 mm

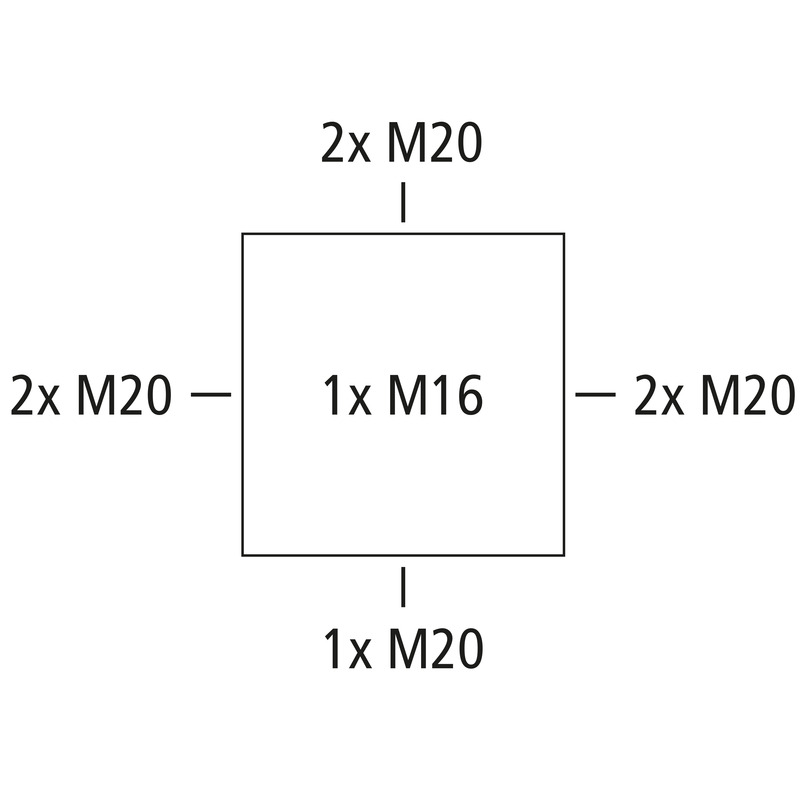

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

černá, U_i=450 V AC, I_n=24 A, s 5-ti bezšroubovými 5-vodičovými svorkami Wago 2273-205, max. jmenovitý průřez podle DIN EN 60998: 2,5 mm², svorkovatelné průřezy na pól: 5 x 0,5 - 2,5 mm² pevná Cu a Al (Dodržujte montážní návod!)

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 13 mm, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC	450 V
domezovací izolační napětí DC	450 V
min. průřez vodiče	0,5 mm²
max. průřez vodiče	2,5 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	24 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	92 mm
délka	92 mm
výška	60 mm
vnitřní délka	78 mm
vnitřní šířka	78 mm
vnitřní výška	40 mm
Hmotnost	0.1767 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	60 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902662135
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (3 MB)
Výkres v měřítku	dwg (3 MB)
Výkres v měřítku	dxf (16 MB)

Certifikát

VDE Certifikát DE/EN	pdf (496 KB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
UKCA Prohlášení EN	pdf (166 KB)
DLG Schválení DE	pdf (1 MB)
