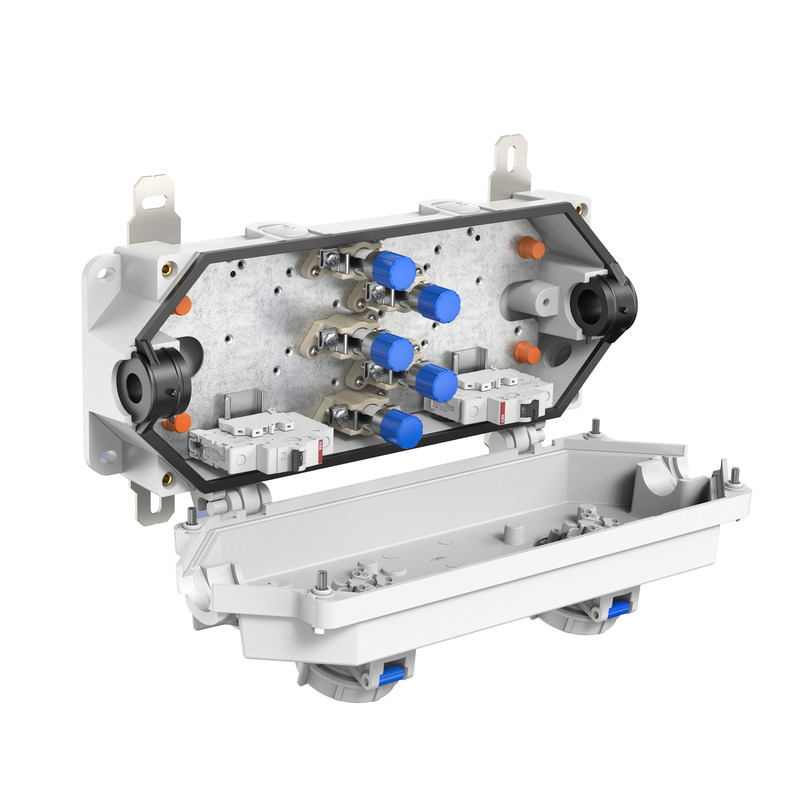

Rapid-Box 16² 2x3 STV

Číslo výrobku: 30204101 | Rozměry: 190 x 447 x 105 mm

Rozbočovací krabice, se stupněm krytí IP66/IP67, U_i=400 V AC, M25, (5 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a tunelových oblastech, odolnost proti tlaku a sání podle směrnice Gotthardského tunelu. Skříň bez halogenů ze speciálního duroplastu, svorky ze speciální keramiky odolávající vysokým teplotám. Vnější úchyty a šrouby víka z nerezové oceli 1.4571

šedá, Průchod: 5-pólová svorka pro neřezané vodiče, rozsah svorky pro neřezané vodiče 2,5mm² až 25mm², rozsah svorky pro řezané vodiče 2,5mm² až 16mm², jmenovitý proud 63A. Ve víku namontované 2 ks zásuvky CEE 3-pólové 16A, jištění 2 x jističem vedení jednopólovým B10, předem zapojeným, rozsah těsnění hlavního kabelu: 17-22mm (jiné rozsahy těsnění na dotaz)

Přiložené příslušenství:
2 ks kabelového šroubení M25, rozsah těsnění 9-16mm
4 ks uzavíracích šroubů M25

elektrické vlastnosti

domezovací provozní napětí	400 V
domezovací izolační napětí AC	400 V
Max. průřez vodiče (odbočky vedení)	6 mm²
max. průřez vodiče	16 mm²
třída ochrany	II
druh krytí	IP66/IP67

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	190 mm
délka	447 mm
výška	105 mm
vnitřní délka	350 mm
vnitřní šířka	145 mm
vnitřní výška	95 mm
Hmotnost	4.4 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK09
utahovací moment šroubu víka	6 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	100 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast
