Abzweigkasten Abox 350-35² (83542001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
nový

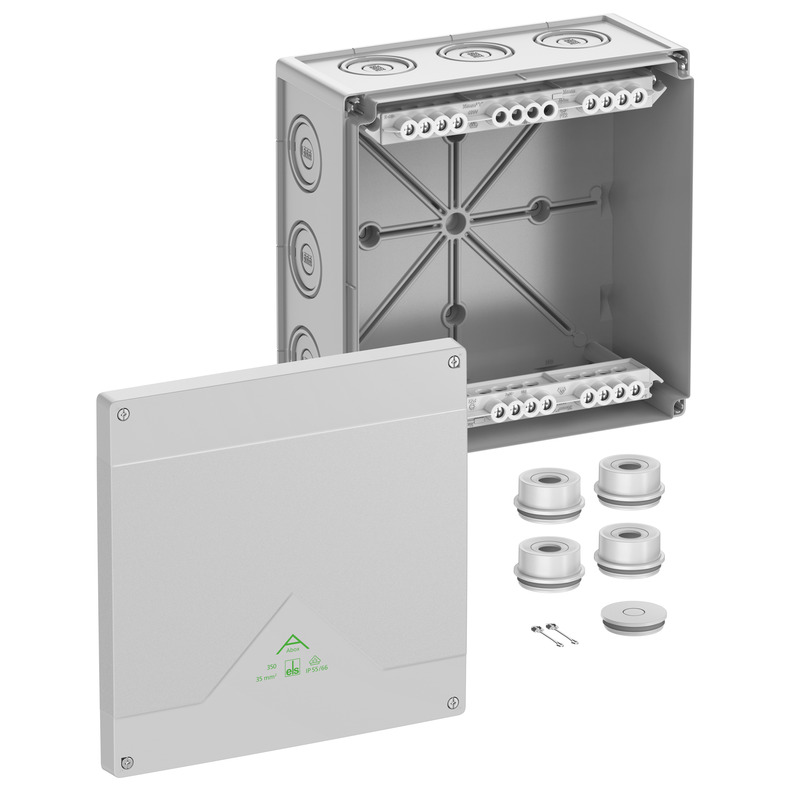

Rozbočovací krabice

Abox 350-35²

Číslo výrobku: 83542001 | Rozměry: 252 x 252 x 120 mm

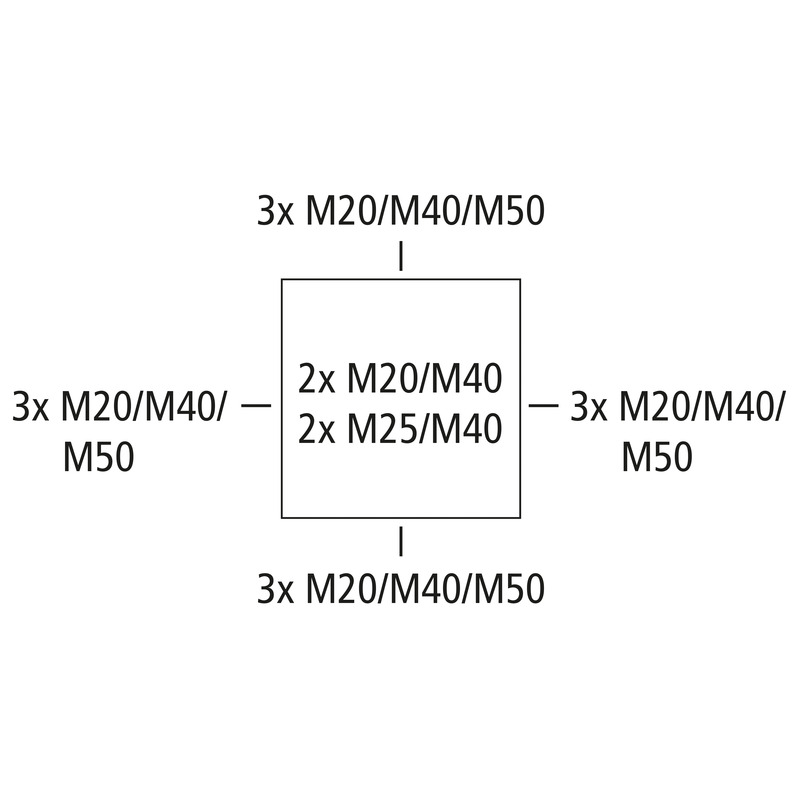

Rozbočovací krabice, se stupněm krytí IP55/IP66, Jmenovitý průřez 35 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, Ui=690 V AC, In=125 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 35 mm², upínatelný průřez na pól: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², 4 x 35 mm² Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 vývodky IP55 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka IP55 M40, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 690 V
min. průřez vodiče 10 mm²
max. průřez vodiče 35 mm²
třída ochrany II
druh krytí IP55/IP66
domezovací proud 125 A
typ svorky Šroubová svorka
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 252 mm
délka 252 mm
výška 120 mm
vnitřní délka 236 mm
vnitřní šířka 236 mm
vnitřní výška 99 mm
Hmotnost 1.4534 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 750 °C

mechanické vlastnosti

rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902660216
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES pdf (5 MB)
Montážní návod DE/EN pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (5 MB)
Výkres v měřítku dwg (6 MB)
Výkres v měřítku dxf (29 MB)

Certifikát

DLG Schválení DE pdf (1 MB)
CE Prohlášení DE/EN/FR pdf (139 KB)
VDE Certifikát DE/EN pdf (397 KB)
UKCA Prohlášení EN pdf (167 KB)
CE Prohlášení DE/EN/PL pdf (141 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M40-MGM

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M50-MGM

  • Rozměry : 60 x 60 x 63 mm
  • Číslo výrobku: 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M40

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26044001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Vývodka AST M40

  • Rozměry : 46,5 x 46,5 x 25,6 mm
  • Číslo výrobku: 23044001

Rozsah těsnění 17 - 30 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



nový Montážní deska - Abox MPI 350

Montážní deska Abox MPI 350

  • Rozměry : 217 x 217 x 2,5 mm
  • Číslo výrobku: 89513501

pro Abox / Abox Pro 350



Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...



nový DIN lišta - Abox 250/350 NS35

DIN lišta Abox 250/350 NS35

  • Rozměry : 35 x 202 x 7,5 mm
  • Číslo výrobku: 89533501

pro Abox / Abox Pro 350



Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...



nový Držák svorek - Abox 100 KH 2006 6²

Držák svorek Abox 100 KH 2006 6²

  • Rozměry : 69 x 124 x 60 mm
  • Číslo výrobku: 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



nový Svorkovnice - Abox 250/350 KLS-25²/35²

Svorkovnice Abox 250/350 KLS-25²/35²

  • Rozměry : 21 x 205 x 48 mm
  • Číslo výrobku: 89643501

vysoko umístěná šroubová svorka pro Abox/Abox Pro 250/350, 5-pólová -...



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...



nový Sada pro upevnění ke sloupkům / trubkám - MABF 215-1

Sada pro upevnění ke sloupkům / trubkám MABF 215-1

  • Rozměry : 47 x 215 x 15 mm
  • Číslo výrobku: 89604001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 250...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

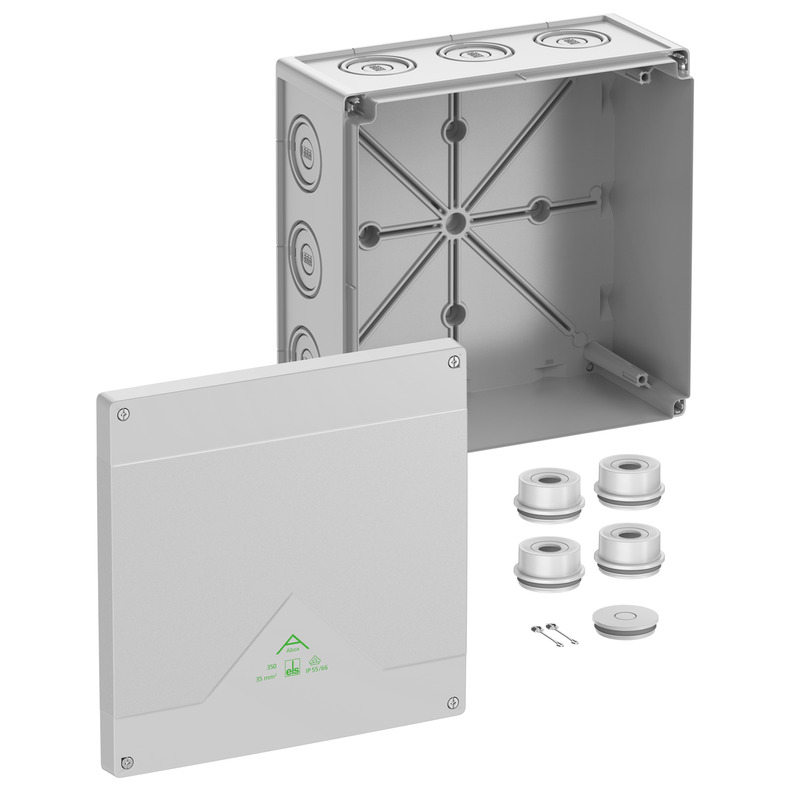

nový Rozbočovací krabice - Abox 350-L
