Abzweigkasten Abox 250-L (82540001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
nový

Rozbočovací krabice

Abox 250-L

Číslo výrobku: 82540001 | Rozměry: 252 x 202 x 120 mm

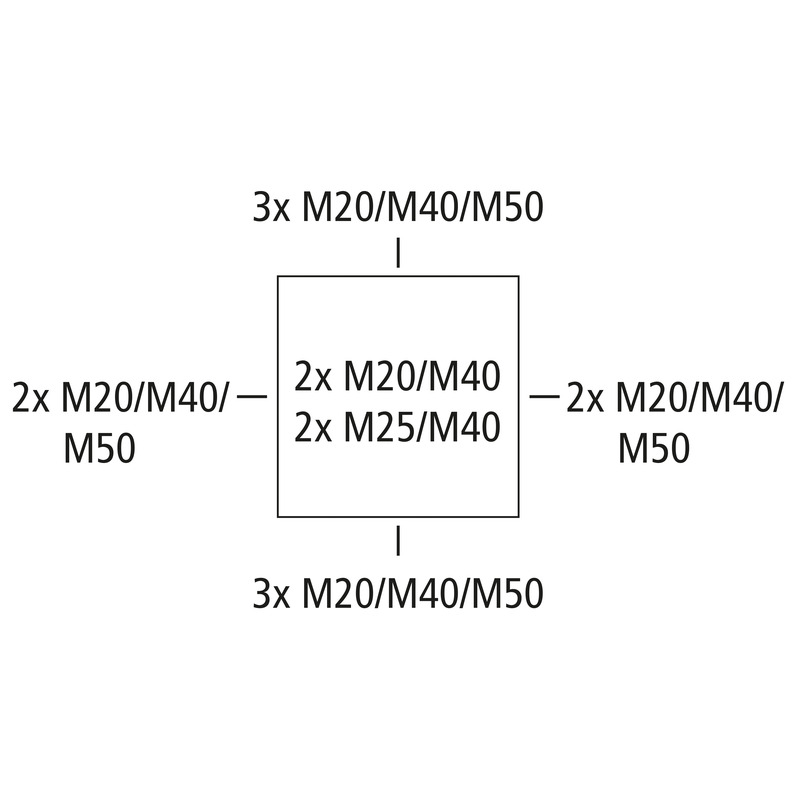

Rozbočovací krabice, se stupněm krytí IP55/IP66, Jmenovitý průřez 25 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, Ui=1000 V AC, bez svorek

Přiložené příslušenství:
4 vývodky IP55 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka IP55 M40, pojistka proti ztrátě víka

elektrické vlastnosti

domezovací izolační napětí AC 1000 V
domezovací izolační napětí DC 1000 V
max. průřez vodiče 25 mm²
třída ochrany II
druh krytí IP55/IP66
typ svorky bez

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 252 mm
délka 202 mm
výška 120 mm
vnitřní délka 186 mm
vnitřní šířka 236 mm
vnitřní výška 99 mm
Hmotnost 1.0224 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 750 °C

mechanické vlastnosti

rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902660308
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
