Rozbočovací krabice
Číslo výrobku: 81640001 | Rozměry: 182 x 182 x 90 mm

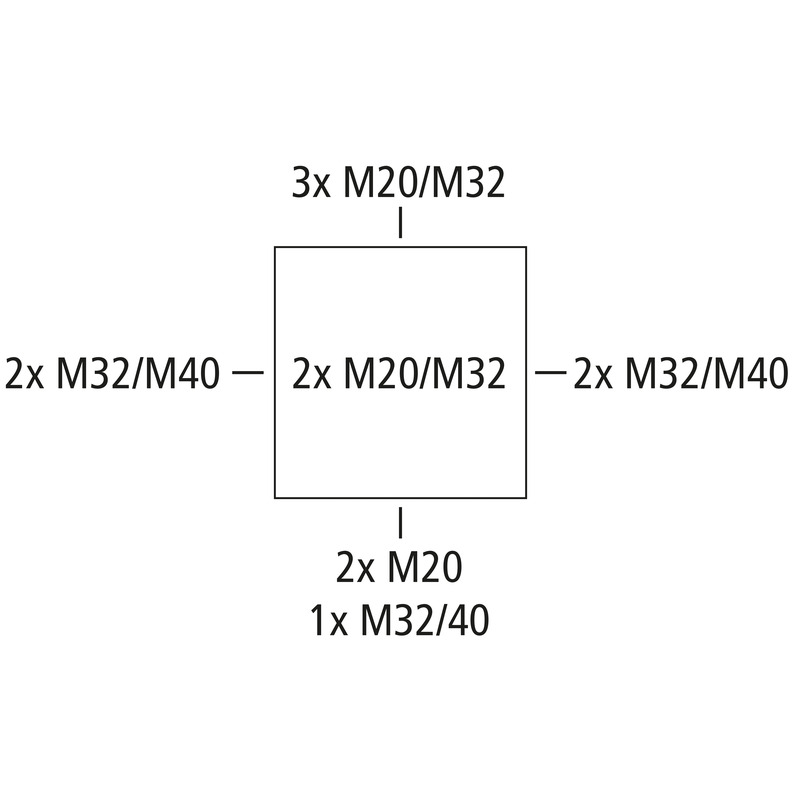

Rozbočovací krabice, se stupněm krytí IP55/IP66, Jmenovitý průřez 16 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí
šedá, Ui=1000 V AC, bez svorek
Přiložené příslušenství:
4 vývodky IP55 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka IP55 M40, pojistka proti ztrátě víka
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1000 V |
| max. průřez vodiče | 16 mm² |
| třída ochrany | II |
| druh krytí | IP55/IP66 |
| domezovací proud | 101 A |
| typ svorky | bez |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 182 mm |
|---|---|
| délka | 182 mm |
| výška | 90 mm |
| vnitřní délka | 167 mm |
| vnitřní šířka | 167 mm |
| vnitřní výška | 69 mm |
| Hmotnost | 0.6114 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 750 °C |
| rázová houževnatost | IK07 |
|---|---|
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.5 Nm |
| druh upevnění | nástěnná/stropní montáž |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 55 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902660391 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | polykarbonát |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
