nový

Rozbočovací krabice

Abox 100-L

Číslo výrobku: 81040001 | Rozměry: 152 x 152 x 80 mm

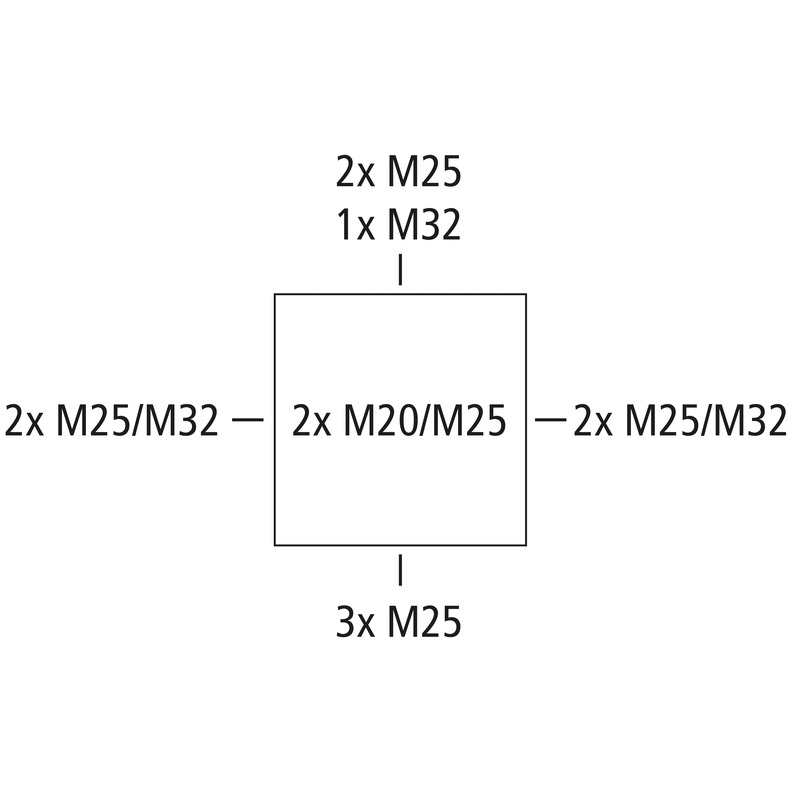

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25/M32, Rozsah těsnění 8 - 28 mm, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, U_i=1000 V AC, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC	1000 V
domezovací izolační napětí DC	1000 V
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP66
typ svorky	bez

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	152 mm
délka	152 mm
výška	80 mm
vnitřní délka	139 mm
vnitřní šířka	140 mm
vnitřní výška	64 mm
Hmotnost	0.282 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	750 °C

mechanické vlastnosti

pro těsnicí rozsah min.	8 mm
pro těsnicí rozsah max.	28 mm
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1.2 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	55 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902660544
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen
materiál přívodu	Termoplastický elastomer
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (6 MB)
Výkres v měřítku	dwg (8 MB)
Výkres v měřítku	dxf (36 MB)

Certifikát

UKCA Prohlášení EN	pdf (167 KB)
DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
VDE Certifikát DE/EN	pdf (397 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
