Abzweigkasten Abox 100-10²/w (81012001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
nový

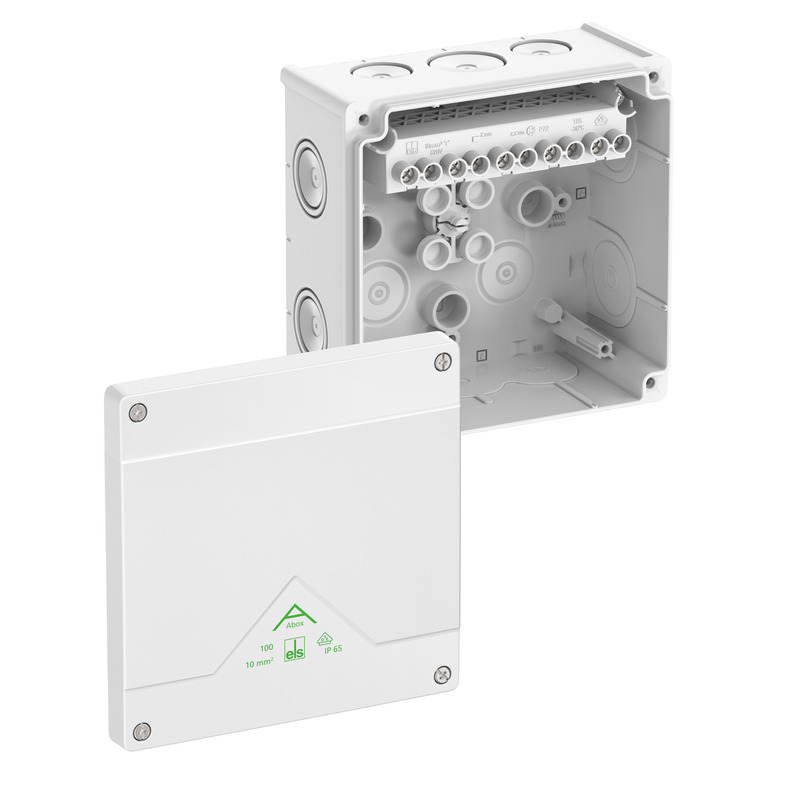

Rozbočovací krabice

Abox 100-10²/w

Číslo výrobku: 81012001 | Rozměry: 152 x 152 x 80 mm

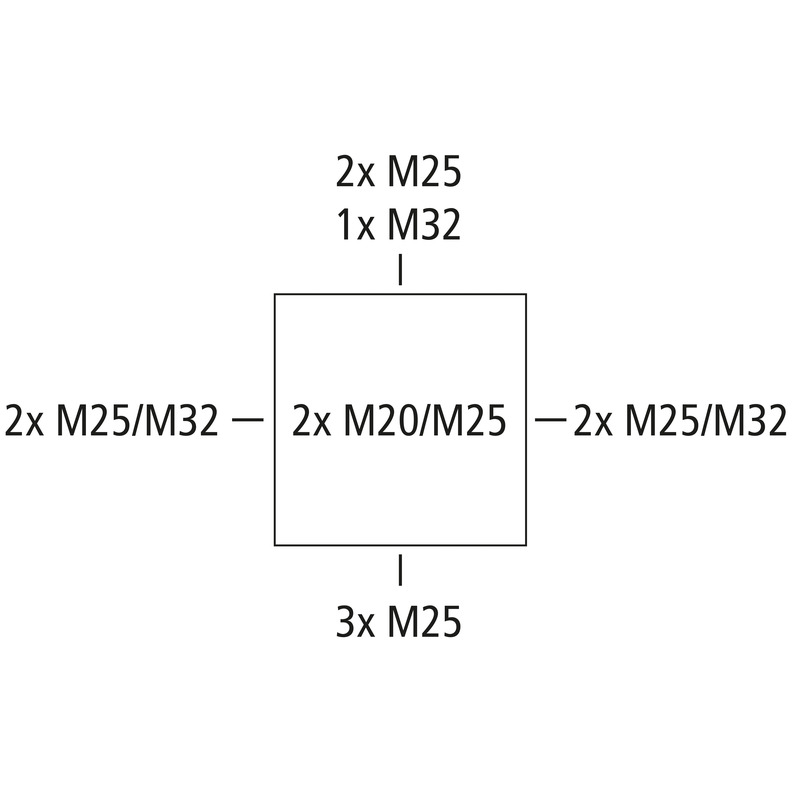

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25/M32, Rozsah těsnění 8 - 28 mm, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

bílá, Ui=690 V AC, In=57 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 10², upínatelný průřez na pól: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu pevná / flexibilní s dutinkou

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 690 V
min. průřez vodiče 4 mm²
max. průřez vodiče 10 mm²
třída ochrany II
druh krytí IP66
domezovací proud 57 A
typ svorky Šroubová svorka
počet pólů 5

barva

barva spodní díl bílá
barva horní díl bílá

rozměry

šířka 152 mm
délka 152 mm
výška 80 mm
vnitřní délka 139 mm
vnitřní šířka 140 mm
vnitřní výška 64 mm
Hmotnost 0.414 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 750 °C

mechanické vlastnosti

pro těsnicí rozsah min. 8 mm
pro těsnicí rozsah max. 28 mm
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902660575
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen
materiál přívodu Termoplastický elastomer
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES pdf (5 MB)
Montážní návod DE/EN pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (6 MB)
Výkres v měřítku dwg (8 MB)
Výkres v měřítku dxf (36 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (141 KB)
UKCA Prohlášení EN pdf (167 KB)
VDE Certifikát DE/EN pdf (397 KB)
DLG Schválení DE pdf (1 MB)
CE Prohlášení DE/EN/FR pdf (139 KB)

Příslušenství

Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

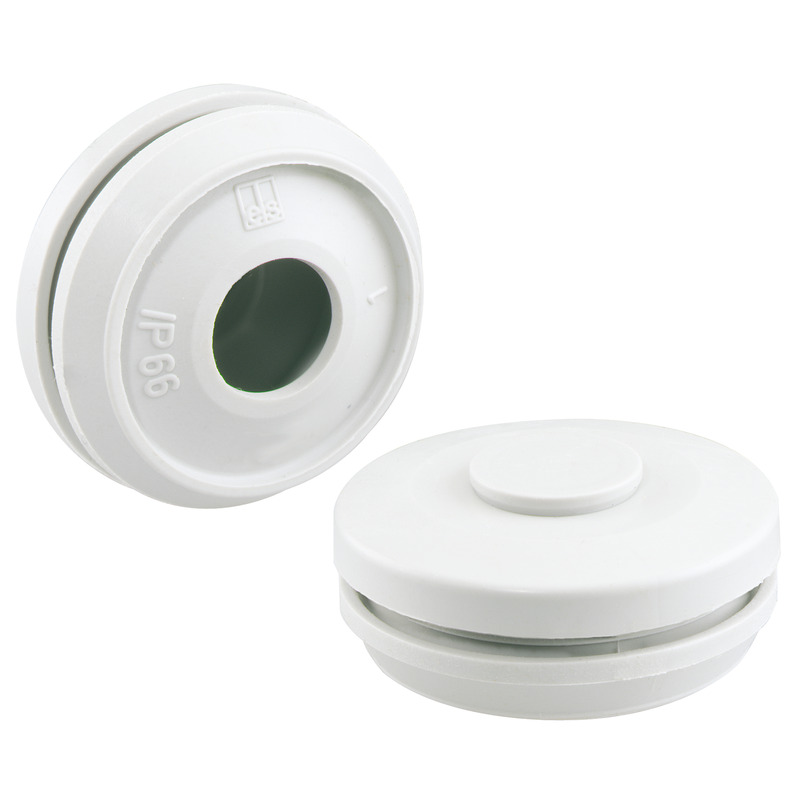

nový Dvojitá membránová vývodka - DMS M32/w

Dvojitá membránová vývodka DMS M32/w

  • Rozměry : 36,7 x 36,7 x 18 mm
  • Číslo výrobku: 26013201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



nový Plombovací souprava - Abox PST 025-100

Plombovací souprava Abox PST 025-100

  • Rozměry : 15 x 15 x 15 mm
  • Číslo výrobku: 89500101

Sada se dvěma plombovacími krytkami a šrouby



Sada k dodatečnému zaplombování rozbočovacích krabic, pro Abox 025 / 040 / 060 / 100 od roku 2024



nový Montážní deska - Abox MPI 100

Montážní deska Abox MPI 100

  • Rozměry : 120 x 120 x 2,5 mm
  • Číslo výrobku: 89511001

pro Abox / Abox Pro 100



Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...



nový DIN lišta - Abox 100 NS35

DIN lišta Abox 100 NS35

  • Rozměry : 35 x 120 x 7,5 mm
  • Číslo výrobku: 89531001

pro Abox / Abox Pro 100



Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...



nový Držák svorek - Abox 100 KH 221 6²

Držák svorek Abox 100 KH 221 6²

  • Rozměry : 26 x 114 x 32 mm
  • Číslo výrobku: 89600501

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-613 do...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



nový Držák svorek - Abox 100 KH 2006 6²

Držák svorek Abox 100 KH 2006 6²

  • Rozměry : 69 x 124 x 60 mm
  • Číslo výrobku: 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



nový Svorkovnice - Abox 100 KLS-10²

Svorkovnice Abox 100 KLS-10²

  • Rozměry : 25 x 124 x 39 mm
  • Číslo výrobku: 89641001

vysoko umístěná šroubová svorka pro Abox/Abox Pro 100, 5-pólová - 10²,...



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...



nový Sada pro upevnění ke sloupkům / trubkám - MABF 100-1

Sada pro upevnění ke sloupkům / trubkám MABF 100-1

  • Rozměry : 38 x 100 x 15 mm
  • Číslo výrobku: 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

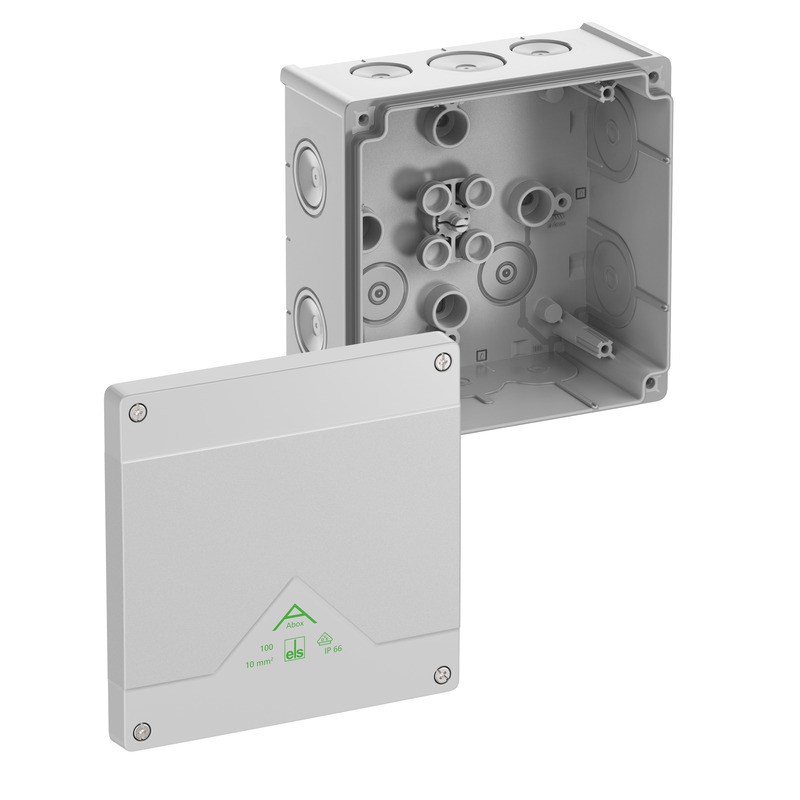

nový Rozbočovací krabice - Abox 100-L

Rozbočovací krabice Abox 100-L

  • Rozměry : 152 x 152 x 80 mm
  • Číslo výrobku: 81040001

šedá, Ui=1000 V AC, bez svorek



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN...

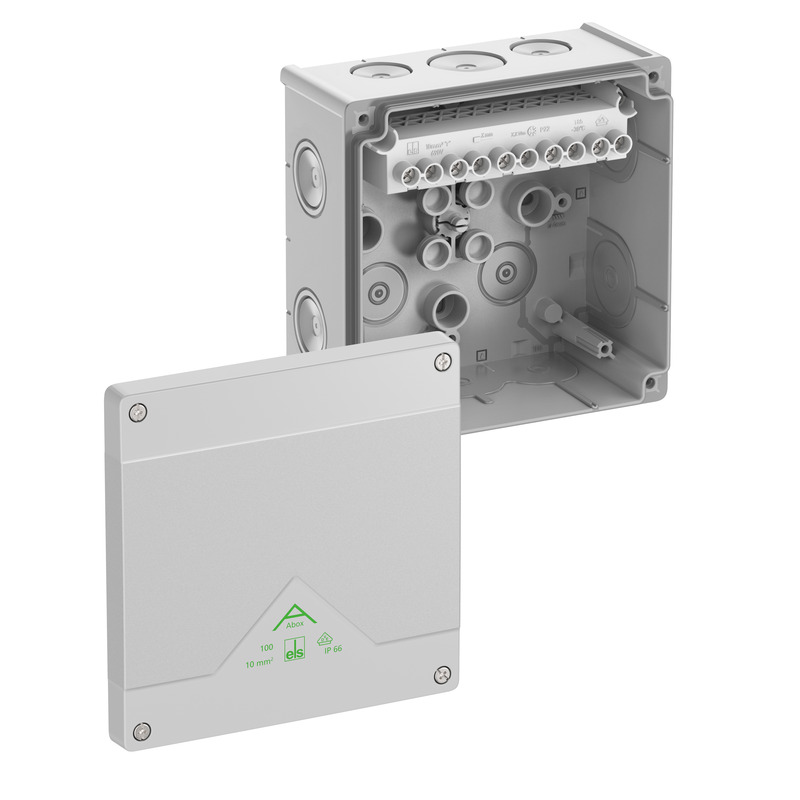

nový Rozbočovací krabice - Abox 100-10²

Rozbočovací krabice Abox 100-10²

  • Rozměry : 152 x 152 x 80 mm
  • Číslo výrobku: 81042001

šedá, Ui=690 V AC, In=57 A, s vysoko umístěnou šroubovou svorkou,...



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN...

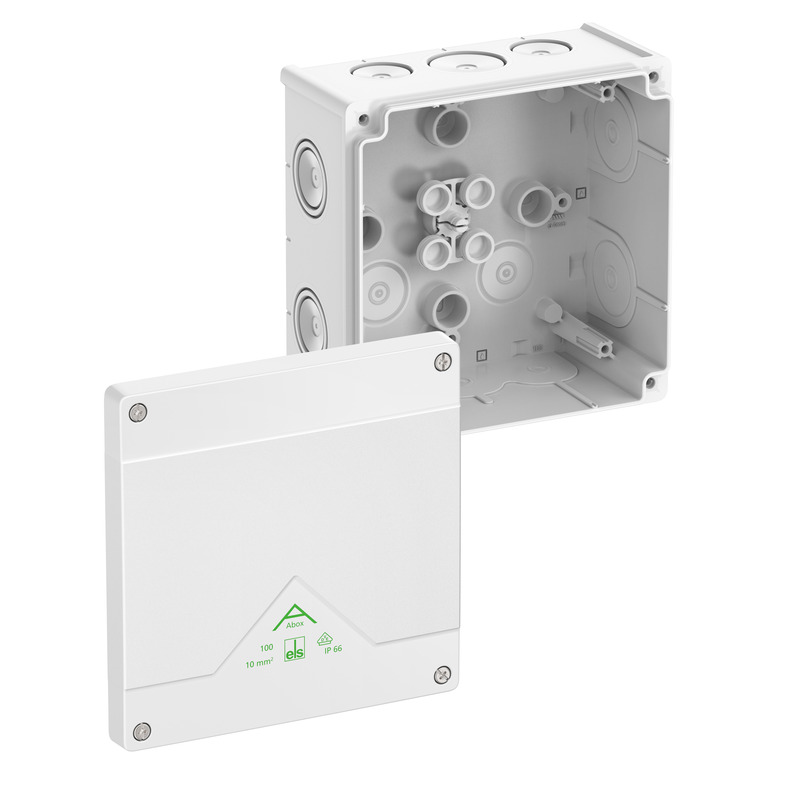

nový Rozbočovací krabice - Abox 100-L/w
