Abox 060 AB-L/SB Abox 060 AB-L/SB Abox 060 AB-L/SB

Rozbočovací krabice

Abox 060 AB-L/SB

Číslo výrobku: 80670101 | Rozměry: 127 x 127 x 70 mm

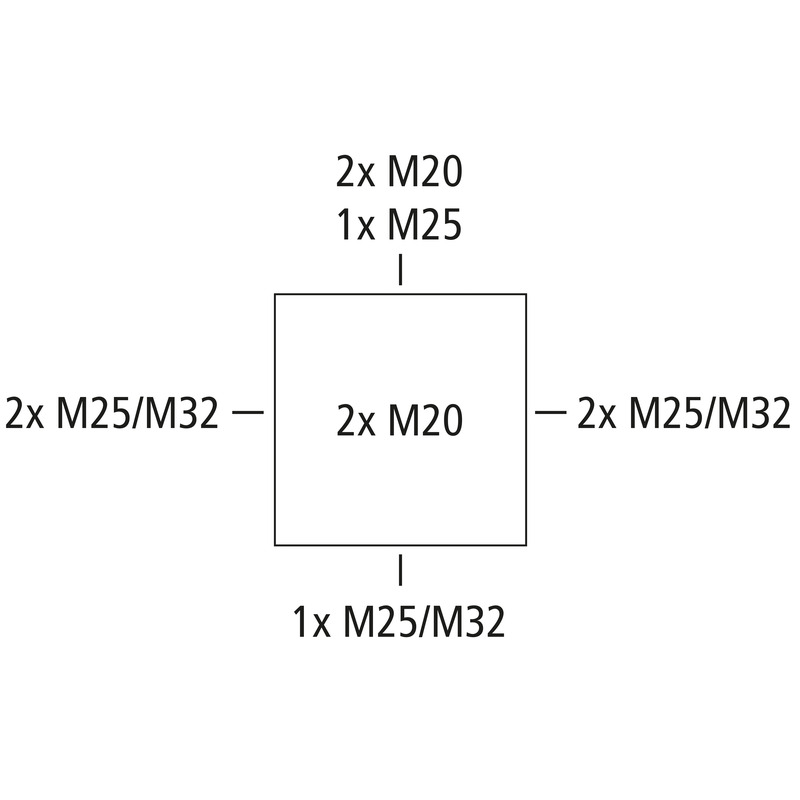

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25/M32, Rozsah těsnění 4 - 28 mm, (2 prolis ze zadu, 8 vývodek z boku), Vnější místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, Ui=1000 V AC, s červeným víkem, bez svorek, pro označení proudových obvodů bezpečnostního osvětlení

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES pdf (5 MB)
Montážní návod DE/EN pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (5 MB)
Výkres v měřítku dwg (6 MB)
Výkres v měřítku dxf (27 MB)

Certifikát

UKCA Prohlášení EN pdf (167 KB)
DLG Schválení DE pdf (1 MB)
CE Prohlášení DE/EN/FR pdf (139 KB)
VDE Certifikát DE/EN pdf (397 KB)
CE Prohlášení DE/EN/PL pdf (141 KB)

Příslušenství

Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M32-MGM

Kabelové šroubení KVR M32-MGM

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M32

Dvojitá membránová vývodka DMS M32

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
nový Plombovací souprava - Abox PST 025-100

Plombovací souprava Abox PST 025-100

  • Rozměry : 15 x 15 x 15 mm
  • Číslo výrobku: 89500101

Sada se dvěma plombovacími krytkami a šrouby



Sada k dodatečnému zaplombování rozbočovacích krabic, pro Abox 025 / 040 / 060 / 100 od roku 2024



Seznam sledovaných položek
Podrobnosti
nový Montážní deska - Abox MPI 060

Montážní deska Abox MPI 060

  • Rozměry : 94 x 94 x 2,5 mm
  • Číslo výrobku: 89510601

pro Abox / Abox Pro 060



Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...



Seznam sledovaných položek
Podrobnosti
nový DIN lišta - Abox 060 NS35

DIN lišta Abox 060 NS35

  • Rozměry : 35 x 95 x 7,5 mm
  • Číslo výrobku: 89530601

pro Abox / Abox Pro 060



Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...



Seznam sledovaných položek
Podrobnosti
nový Držák svorek - Abox 060 KH 221 4²

Držák svorek Abox 060 KH 221 4²

  • Rozměry : 22 x 88 x 32 mm
  • Číslo výrobku: 89600401

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-413 do...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



Seznam sledovaných položek
Podrobnosti
nový Svorkovnice - Abox 060 KLS-6²

Svorkovnice Abox 060 KLS-6²

  • Rozměry : 23 x 98 x 32 mm
  • Číslo výrobku: 89640601

Šroubová svorka pro Abox/Abox Pro 060, 5-pólová - 6 mm², In = 41 A,...



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...



Seznam sledovaných položek
Podrobnosti
nový Sada pro upevnění ke sloupkům / trubkám - MABF 100-1

Sada pro upevnění ke sloupkům / trubkám MABF 100-1

  • Rozměry : 38 x 100 x 15 mm
  • Číslo výrobku: 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



Seznam sledovaných položek
Podrobnosti
nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



Seznam sledovaných položek
Podrobnosti

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

Text produktu

Podobné výrobky

nový Rozbočovací krabice - Abox 060 AB-L

Rozbočovací krabice Abox 060 AB-L

  • Rozměry : 127 x 127 x 70 mm
  • Číslo výrobku: 80640101

šedá, Ui=1000 V AC, bez svorek



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN...



Seznam sledovaných položek
Podrobnosti
nový Rozbočovací krabice - Abox 060 AB-6²

Rozbočovací krabice Abox 060 AB-6²

  • Rozměry : 127 x 127 x 70 mm
  • Číslo výrobku: 80642101

šedá, Ui=690 V AC, In=41 A, s vysoko umístěnou šroubovou svorkou,...



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN...



Seznam sledovaných položek
Podrobnosti
