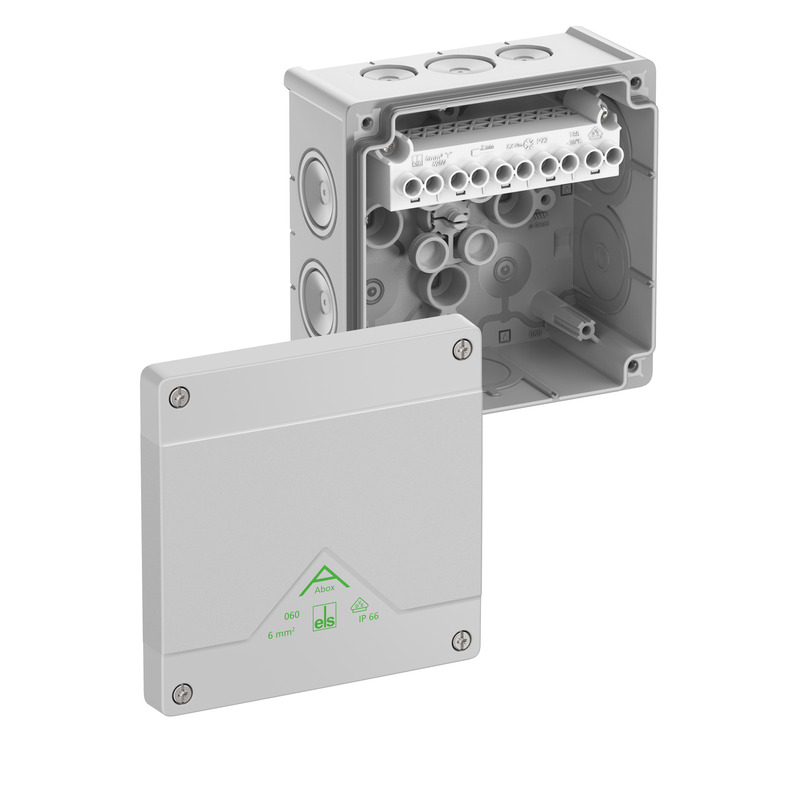

Rozbočovací krabice

Abox 060-6²

Číslo výrobku: 80642001 | Rozměry: 127 x 127 x 70 mm

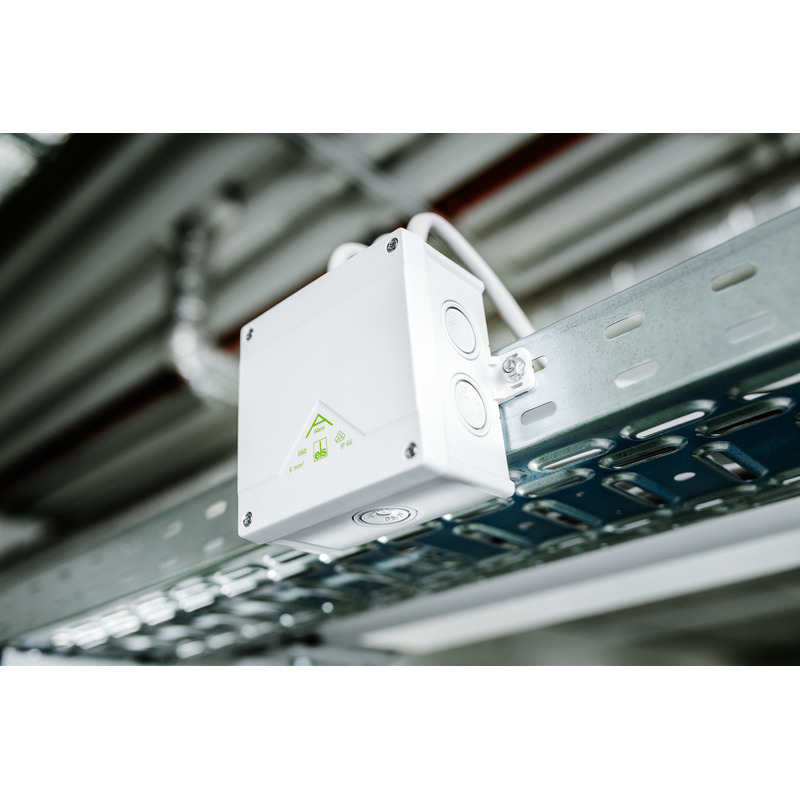

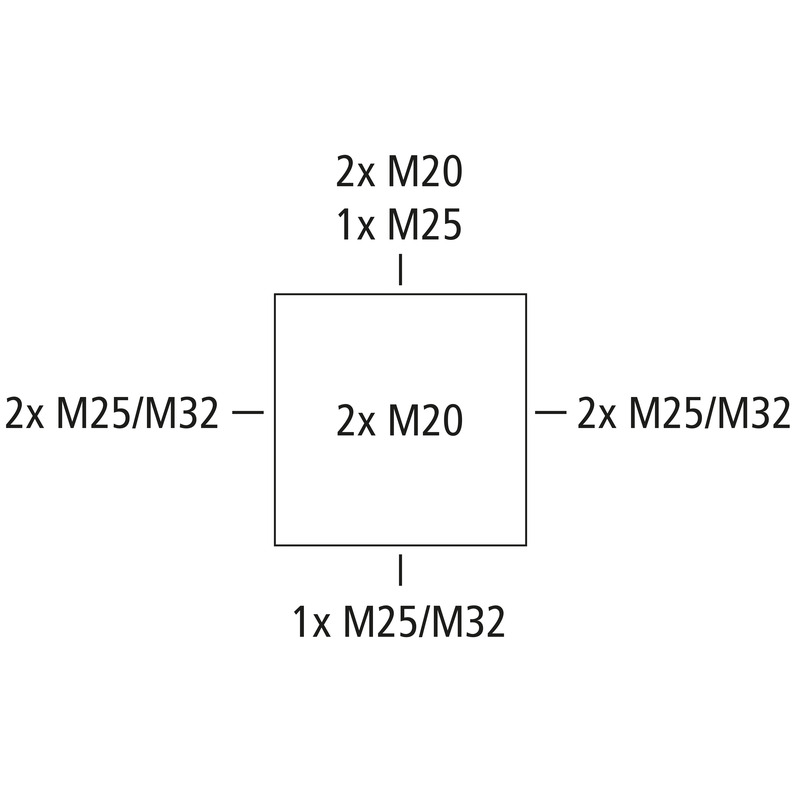

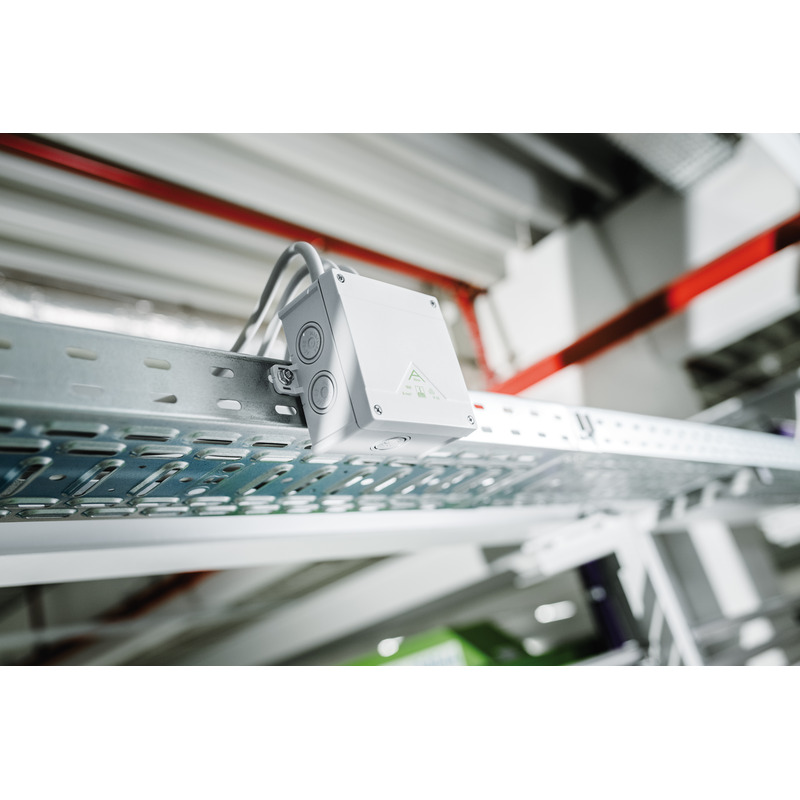

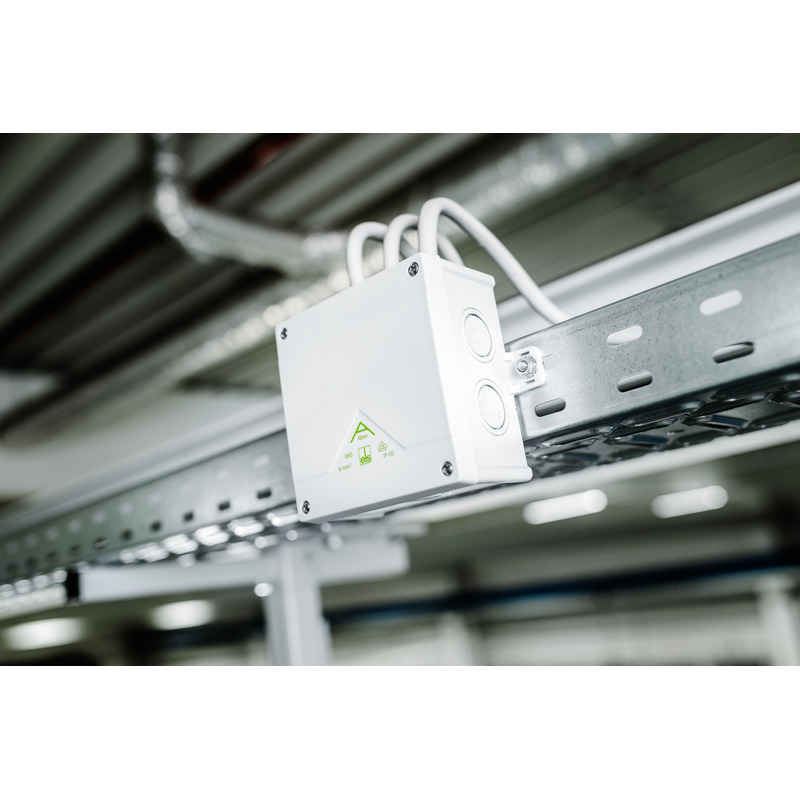

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25/M32, Rozsah těsnění 4 - 28 mm, (2 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, U_i=690 V AC, I_n=41 A, s vysoko umístěnou svorkovnicí, 5-pólovou - 6 mm², upínatelný průřez na pól: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu pevná / flexibilní s dutinkou

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	1,5 mm²
max. průřez vodiče	6 mm²
třída ochrany	II
druh krytí	IP66
domezovací proud	41 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	127 mm
délka	127 mm
výška	70 mm
vnitřní délka	114 mm
vnitřní šířka	114 mm
vnitřní výška	54 mm
Hmotnost	0.279 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	750 °C

mechanické vlastnosti

pro těsnicí rozsah min.	4 mm
pro těsnicí rozsah max.	28 mm
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1.2 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	55 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902660841
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen
materiál přívodu	Termoplastický elastomer
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES	pdf (5 MB)
Montážní návod DE/EN	pdf (5 MB)

Rozměrový list

Výkres v měřítku	dwg (6 MB)
Výkres v měřítku	dxf (27 MB)
Výkres v měřítku	pdf (5 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (139 KB)
UKCA Prohlášení EN	pdf (167 KB)
DLG Schválení DE	pdf (1 MB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
VDE Certifikát DE/EN	pdf (397 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Abox 060-6²

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

certifikáty

Stáhnout datový list

Montážní návod

Rozměrový list

Certifikát

Příslušenství

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Rozsah těsnění 7 - 13 mm

Rozsah těsnění 9 - 17 mm

Rozsah těsnění 13 - 21 mm

Sada se dvěma plombovacími krytkami a šrouby

pro Abox / Abox Pro 060

pro Abox / Abox Pro 060

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-413 do...

Šroubová svorka pro Abox/Abox Pro 060, 5-pólová - 6 mm², In = 41 A,...

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

CAD data

Váš požadavek

Text produktu

Podobné výrobky

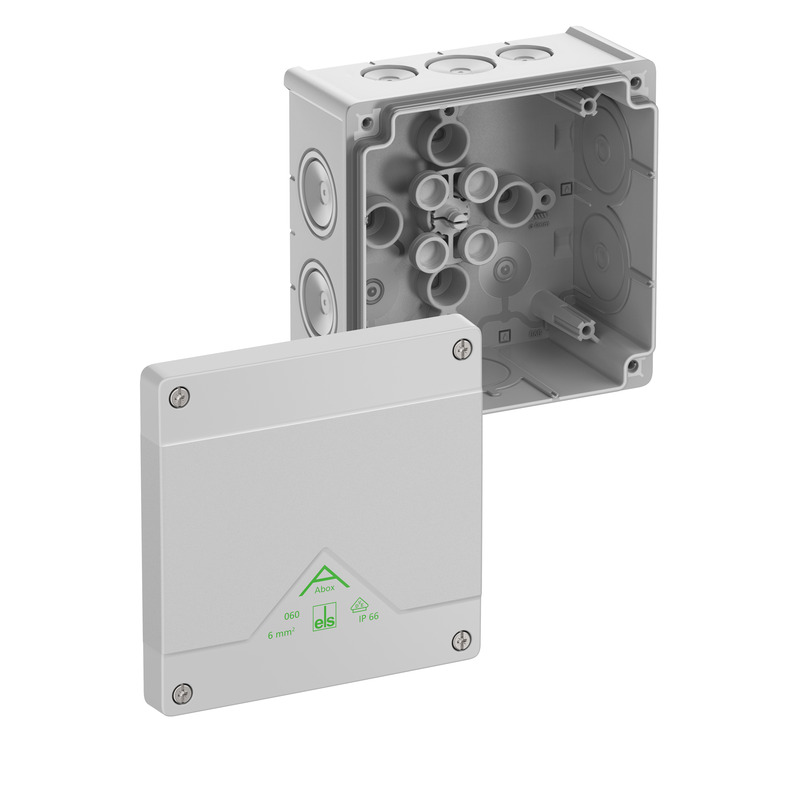

šedá, Ui=1000 V AC, bez svorek

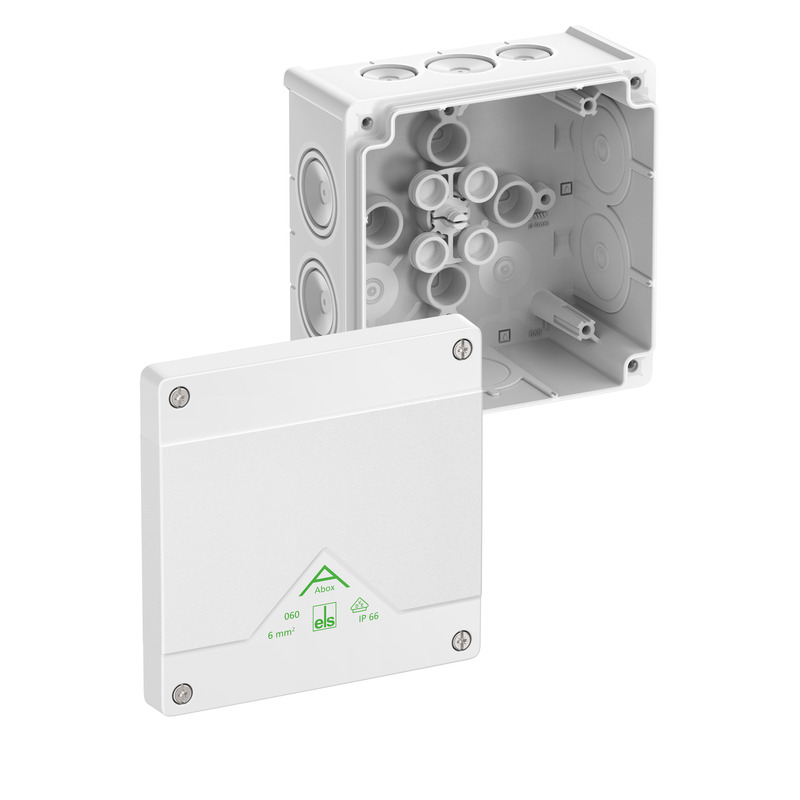

bílá, Ui=1000 V AC, bez svorek

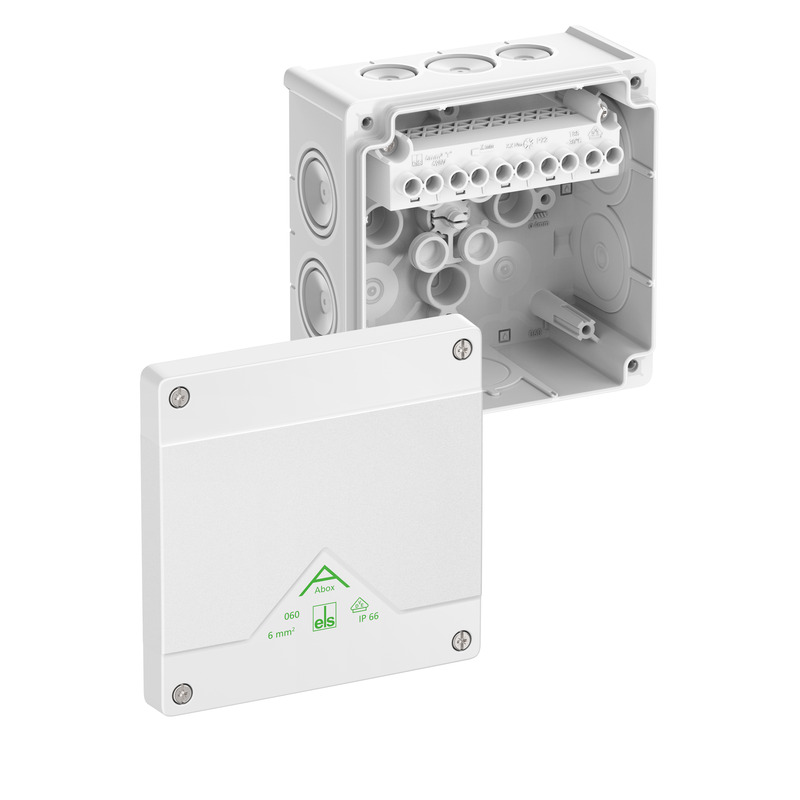

bílá, Ui=690 V AC, In=41 A, s vysoko umístěnou šroubovou svorkou,...

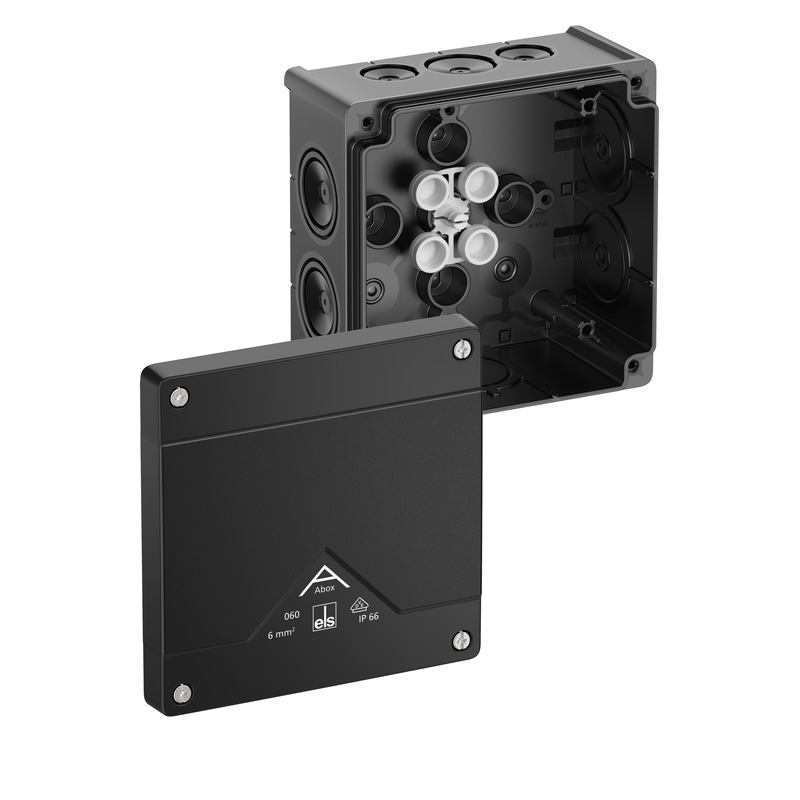

černá, Ui=1000 V AC, bez svorek

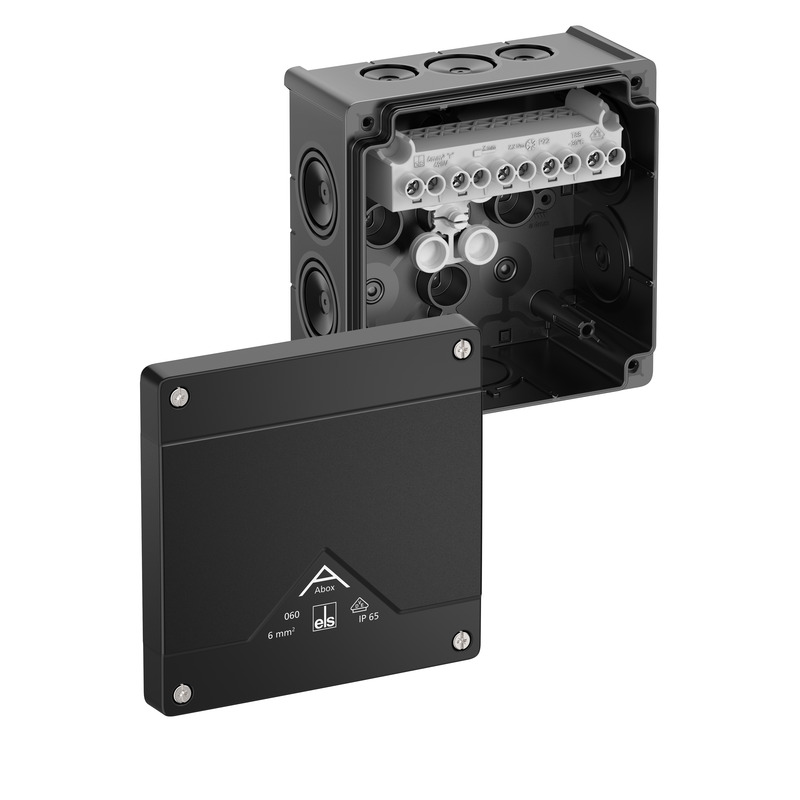

černá, Ui=690 V AC, In=41 A, s vysoko umístěnou šroubovou svorkou,...

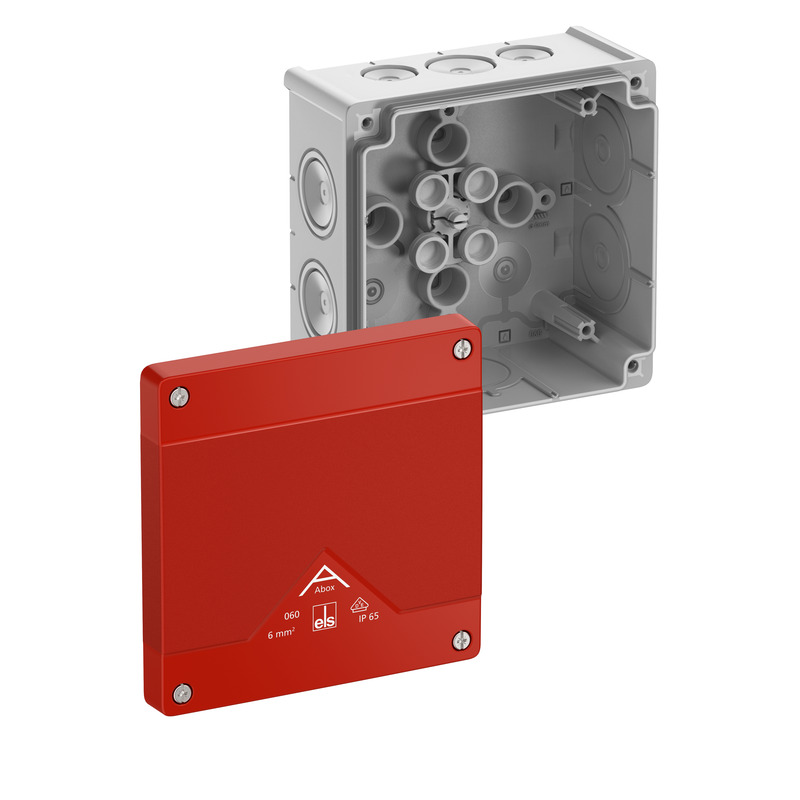

šedá, Ui=1000 V AC, s červeným víkem, bez svorek, pro označení...
