Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw

Rozbočovací krabice

Abox 060-L/sw

Číslo výrobku: 80600001 | Rozměry: 127 x 127 x 70 mm

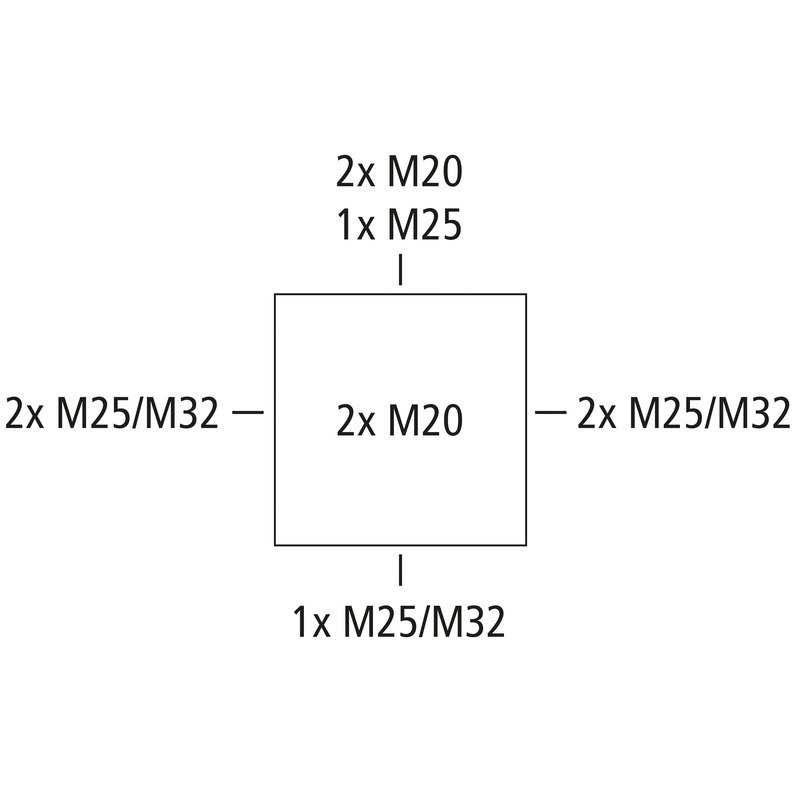

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 6 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25/M32, Rozsah těsnění 4 - 28 mm, (2 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

černá, Ui=1000 V AC, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC 1000 V
domezovací izolační napětí DC 1000 V
max. průřez vodiče 6 mm²
třída ochrany II
druh krytí IP66
typ svorky bez

barva

barva spodní díl černá
barva horní díl černá

rozměry

šířka 127 mm
délka 127 mm
výška 70 mm
vnitřní délka 114 mm
vnitřní šířka 114 mm
vnitřní výška 54 mm
Hmotnost 0.205 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 750 °C

mechanické vlastnosti

pro těsnicí rozsah min. 4 mm
pro těsnicí rozsah max. 28 mm
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902661145
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen
materiál přívodu Termoplastický elastomer
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod FR/ES pdf (5 MB)
Montážní návod DE/EN pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (5 MB)
Výkres v měřítku dwg (6 MB)
Výkres v měřítku dxf (27 MB)

Certifikát

UKCA Prohlášení EN pdf (167 KB)
VDE Certifikát DE/EN pdf (397 KB)
CE Prohlášení DE/EN/PL pdf (141 KB)
DLG Schválení DE pdf (1 MB)
CE Prohlášení DE/EN/FR pdf (139 KB)
