Rozbočovací krabice
Číslo výrobku: 80440101 | Rozměry: 102 x 102 x 57 mm

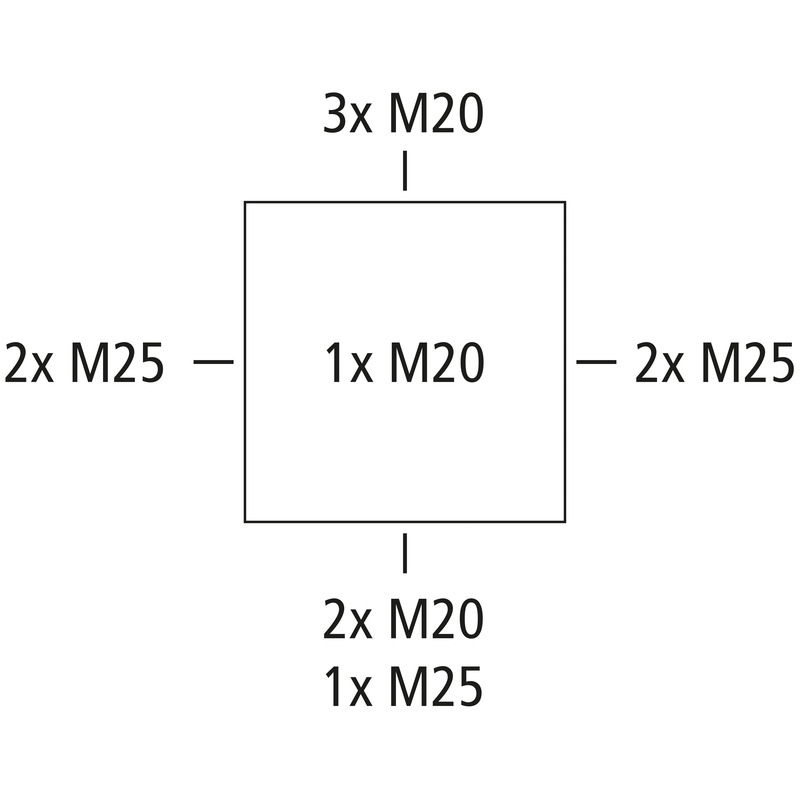

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25, Rozsah těsnění 4 - 21 mm, (1 prolis ze zadu, 10 vývodek z boku), Vnější místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí
šedá, Ui=1000 V AC, bez svorek
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1000 V |
| max. průřez vodiče | 4 mm² |
| třída ochrany | II |
| druh krytí | IP66 |
| typ svorky | bez |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 102 mm |
|---|---|
| délka | 102 mm |
| výška | 57 mm |
| vnitřní délka | 90 mm |
| vnitřní šířka | 90 mm |
| vnitřní výška | 49 mm |
| Hmotnost | 0.133 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 750 °C |
| pro těsnicí rozsah min. | 4 mm |
|---|---|
| pro těsnicí rozsah max. | 21 mm |
| rázová houževnatost | IK07 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.2 Nm |
| druh upevnění | nástěnná/stropní montáž |
| Připevnění | Vnější místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 55 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902661442 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | polypropylen |
|---|---|
| materiál horního dílu | polypropylen |
| materiál přívodu | Termoplastický elastomer |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Sada k dodatečnému zaplombování rozbočovacích krabic, pro Abox 025 / 040 / 060 / 100 od roku 2024
Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic od...
Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...
Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...
Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do rozbočovacích krabic Abox /...
Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

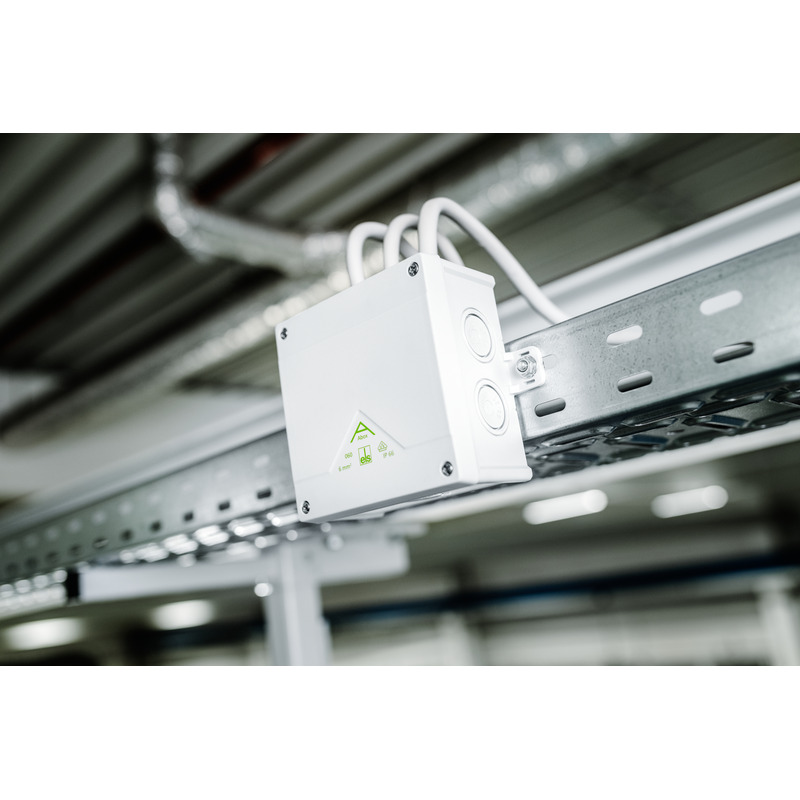

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...
