Rozbočovací krabice
Číslo výrobku: 80270301 | Rozměry: 152 x 87 x 52 mm

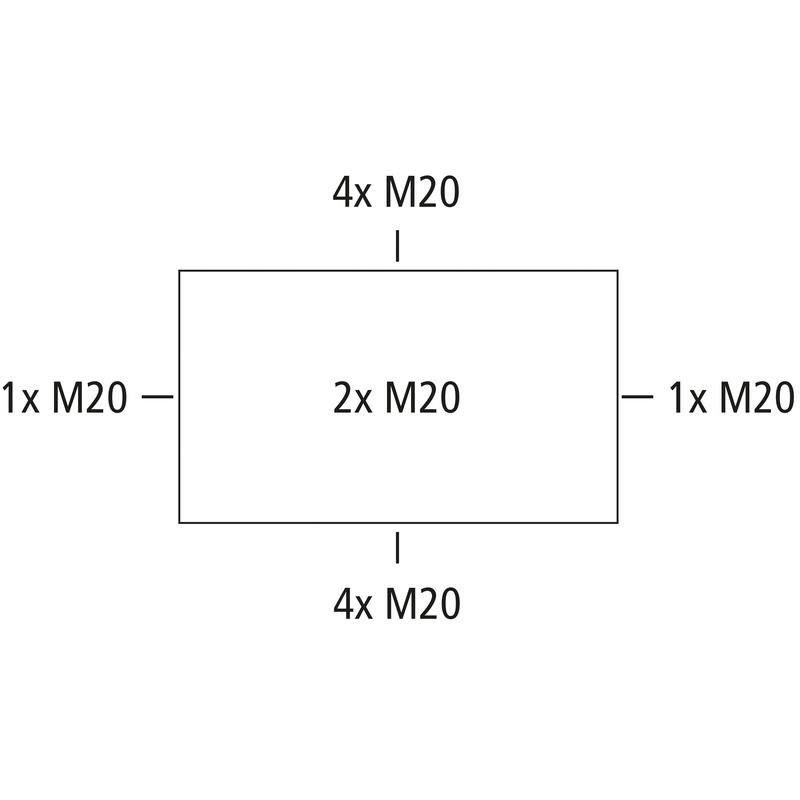

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 4 - 16 mm, (2 prolis ze zadu, 10 vývodek z boku), Vnější místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí
šedá, Ui=1000 V AC, s červeným víkem, bez svorek, pro označení proudových obvodů bezpečnostního osvětlení
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1000 V |
| max. průřez vodiče | 2,5 mm² |
| třída ochrany | II |
| druh krytí | IP66 |
| typ svorky | bez |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | červená |
| šířka | 152 mm |
|---|---|
| délka | 87 mm |
| výška | 52 mm |
| vnitřní délka | 75 mm |
| vnitřní šířka | 140 mm |
| vnitřní výška | 36 mm |
| Hmotnost | 0.16 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 750 °C |
| pro těsnicí rozsah min. | 4 mm |
|---|---|
| pro těsnicí rozsah max. | 16 mm |
| rázová houževnatost | IK07 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.2 Nm |
| druh upevnění | nástěnná/stropní montáž |
| Připevnění | Vnější místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 55 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902661749 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | polypropylen |
|---|---|
| materiál horního dílu | polypropylen |
| materiál přívodu | Termoplastický elastomer |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
