Abzweigkasten Abox 025-L/SB (80270001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
nový

Rozbočovací krabice

Abox 025-L/SB

Číslo výrobku: 80270001 | Rozměry: 87 x 87 x 52 mm

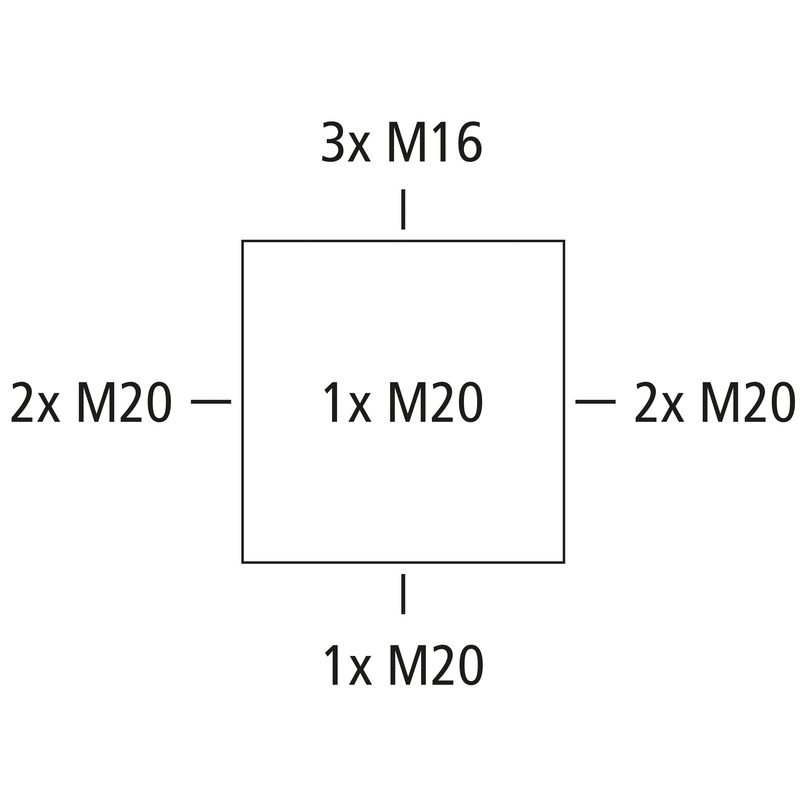

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M16/M20, Rozsah těsnění 4 - 16 mm, (1 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

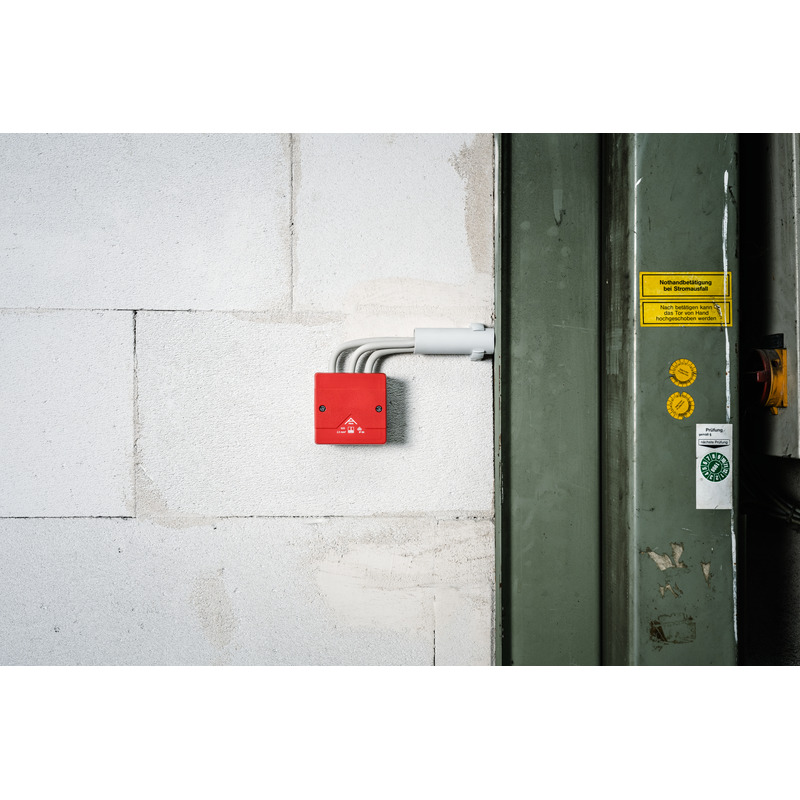

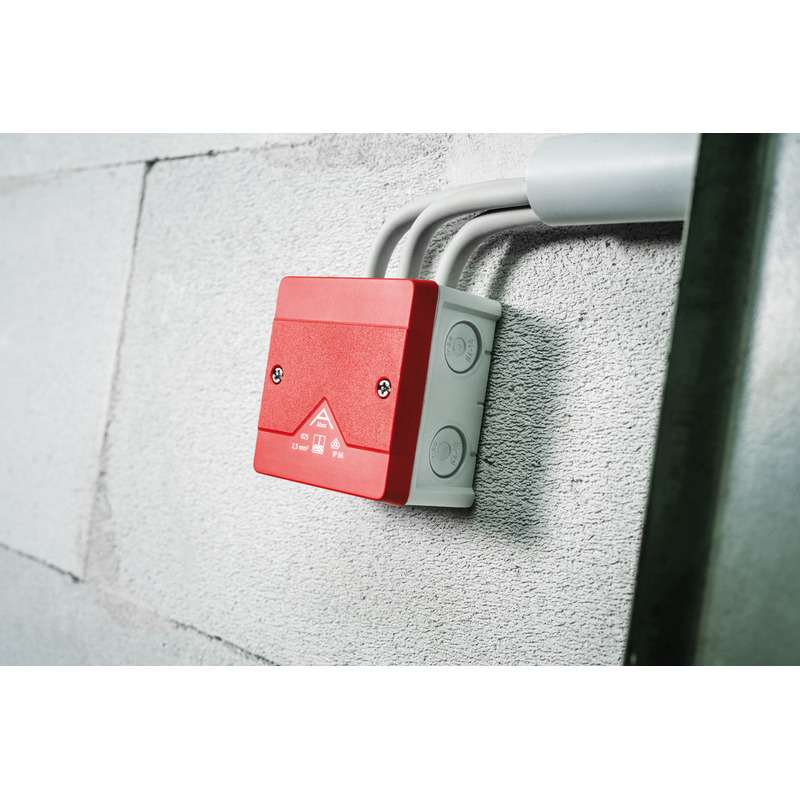

šedá, Ui=1000 V AC, s červeným víkem, bez svorek, pro označení proudových obvodů bezpečnostního osvětlení

elektrické vlastnosti

domezovací izolační napětí AC 1000 V
domezovací izolační napětí DC 1000 V
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP66
typ svorky bez

barva

barva spodní díl šedá
barva horní díl červená

rozměry

šířka 87 mm
délka 87 mm
výška 52 mm
vnitřní délka 75 mm
vnitřní šířka 75 mm
vnitřní výška 37 mm
Hmotnost 0.098 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 750 °C

mechanické vlastnosti

pro těsnicí rozsah min. 4 mm
pro těsnicí rozsah max. 16 mm
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902661831
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen
materiál přívodu Termoplastický elastomer
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN pdf (5 MB)
Montážní návod FR/ES pdf (5 MB)

Rozměrový list

Výkres v měřítku pdf (4 MB)
Výkres v měřítku dwg (5 MB)
Výkres v měřítku dxf (23 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (139 KB)
DLG Schválení DE pdf (1 MB)
VDE Certifikát DE/EN pdf (397 KB)
CE Prohlášení DE/EN/PL pdf (141 KB)
UKCA Prohlášení EN pdf (167 KB)

Příslušenství

Kabelové šroubení KVR M16-MGM

  • Rozměry : 22 x 22 x 31 mm
  • Číslo výrobku: 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Dvojitá membránová vývodka DMS M16

  • Rozměry : 20,7 x 20,7 x 13,2 mm
  • Číslo výrobku: 26041601

Rozsah těsnění 5 - 9 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



nový Plombovací souprava - Abox PST 025-100

Plombovací souprava Abox PST 025-100

  • Rozměry : 15 x 15 x 15 mm
  • Číslo výrobku: 89500101

Sada se dvěma plombovacími krytkami a šrouby



Sada k dodatečnému zaplombování rozbočovacích krabic, pro Abox 025 / 040 / 060 / 100 od roku 2024



nový DIN lišta - Abox 025 TS15

DIN lišta Abox 025 TS15

  • Rozměry : 15 x 61 x 5,5 mm
  • Číslo výrobku: 89520201

pro Abox / Abox Pro 025



Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do  rozbočovacích krabic od...



nový Držák svorek - Abox 025/040 KH 2273 2,5²

Držák svorek Abox 025/040 KH 2273 2,5²

  • Rozměry : 23 x 70 x 27 mm
  • Číslo výrobku: 89600201

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



nový Držák svorek - Abox 025/040 KH 221 4²

Držák svorek Abox 025/040 KH 221 4²

  • Rozměry : 23 x 56 x 29 mm
  • Číslo výrobku: 89600301

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...



Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...



nový Svorkovnice - Abox 025/040 KLS-2,5²/4²

Svorkovnice Abox 025/040 KLS-2,5²/4²

  • Rozměry : 15 x 46 x 25 mm
  • Číslo výrobku: 89640401

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...



nový Sada pro upevnění ke sloupkům / trubkám - MABF 65-1

Sada pro upevnění ke sloupkům / trubkám MABF 65-1

  • Rozměry : 38 x 65 x 15 mm
  • Číslo výrobku: 89601001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025, Abox...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



Text produktu

Podobné výrobky

nový Rozbočovací krabice - Abox 025-L

Rozbočovací krabice Abox 025-L

  • Rozměry : 87 x 87 x 52 mm
  • Číslo výrobku: 80240001

šedá, Ui=1000 V AC, bez svorek



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN...



nový Rozbočovací krabice - Abox 025-2,5²

Rozbočovací krabice Abox 025-2,5²

  • Rozměry : 87 x 87 x 52 mm
  • Číslo výrobku: 80242001

šedá, Ui=450 V AC, In=24 A, s 5-ti-ti bezšroubovými 5-vodičovými...



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN...



nový Rozbočovací krabice - Abox 025-L/w

Rozbočovací krabice Abox 025-L/w

  • Rozměry : 87 x 87 x 52 mm
  • Číslo výrobku: 80210001

bílá, Ui=1000 V AC, bez svorek



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN...



nový Rozbočovací krabice - Abox 025-2,5²/w

Rozbočovací krabice Abox 025-2,5²/w

  • Rozměry : 87 x 87 x 52 mm
  • Číslo výrobku: 80212001

bílá, Ui=450 V AC, In=24 A, s 5-ti bezšroubovými 5-vodičovými...



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN...



nový Rozbočovací krabice - Abox 025-L/sw

Rozbočovací krabice Abox 025-L/sw

  • Rozměry : 87 x 87 x 52 mm
  • Číslo výrobku: 80200001

černá, Ui=1000 V AC, bez svorek



Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN...
