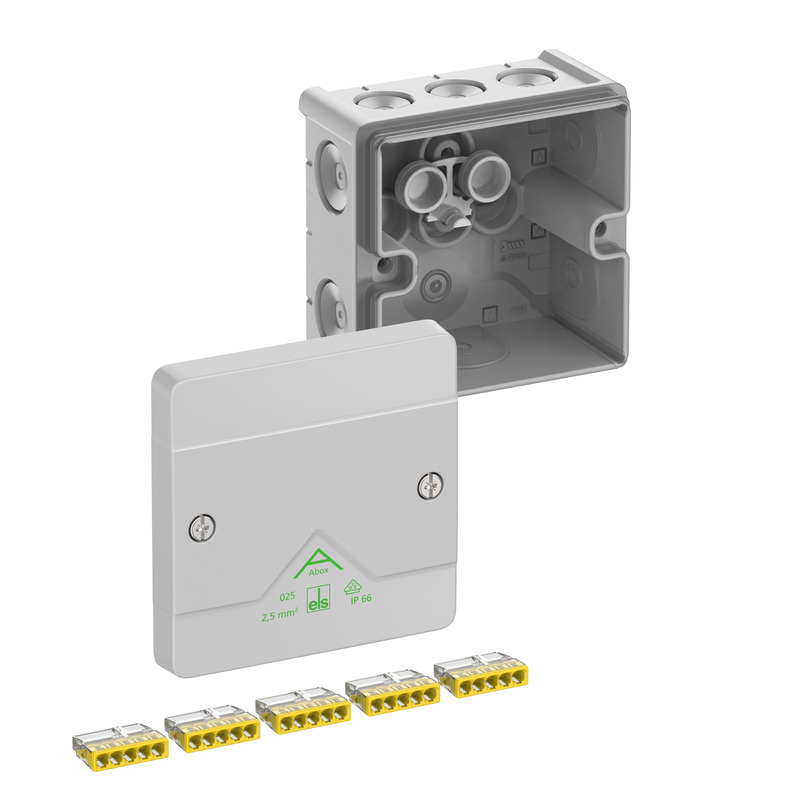

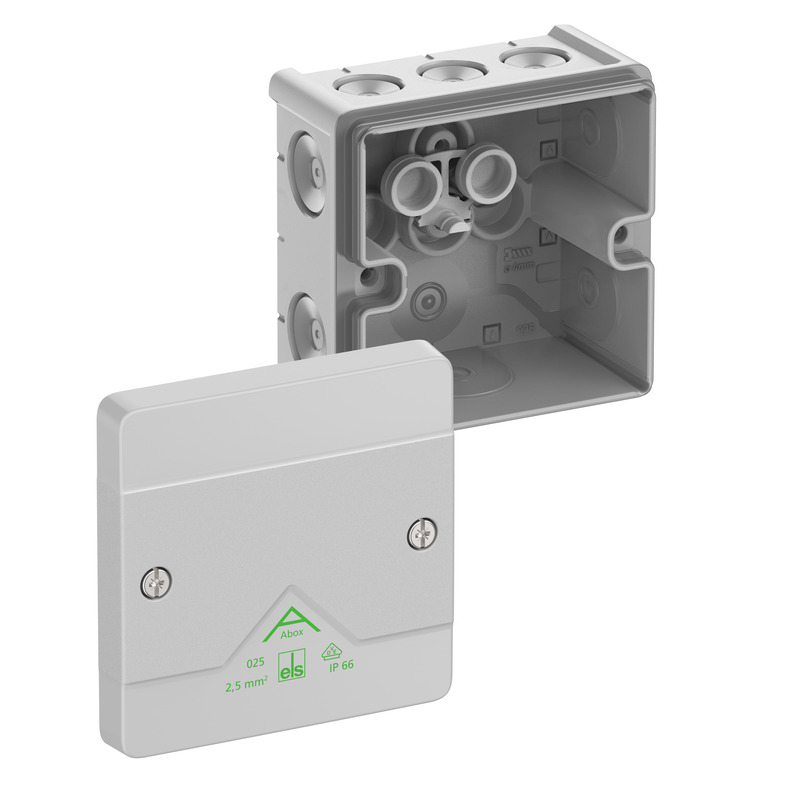

Rozbočovací krabice

Abox 025-2,5²

Číslo výrobku: 80242001 | Rozměry: 87 x 87 x 52 mm

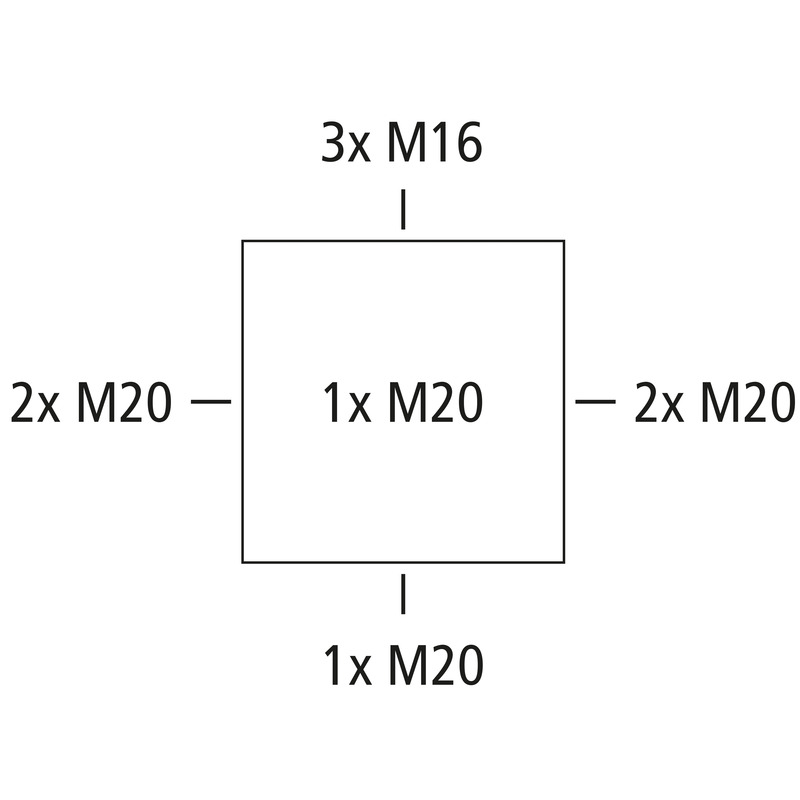

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M16/M20, Rozsah těsnění 4 - 16 mm, (1 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, U_i=450 V AC, I_n=24 A, s 5-ti-ti bezšroubovými 5-vodičovými svorkovnicemi Wago 2273-205, max. jmenovitý průřez podle DIN EN 60998: 2,5 mm², svorkovatelné průřezy na pól: 5 x 0,5 - 2,5 mm² pevné Cu/Al (Dodržujte montážní návod!)

elektrické vlastnosti

domezovací izolační napětí AC	450 V
domezovací izolační napětí DC	450 V
min. průřez vodiče	0,5 mm²
max. průřez vodiče	2,5 mm²
třída ochrany	II
druh krytí	IP66
domezovací proud	24 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	87 mm
délka	87 mm
výška	52 mm
vnitřní délka	75 mm
vnitřní šířka	75 mm
vnitřní výška	37 mm
Hmotnost	0.11 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	750 °C

mechanické vlastnosti

pro těsnicí rozsah min.	4 mm
pro těsnicí rozsah max.	16 mm
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1.2 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	55 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902662678
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen
materiál přívodu	Termoplastický elastomer
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN	pdf (5 MB)
Montážní návod FR/ES	pdf (5 MB)

Rozměrový list

Výkres v měřítku	pdf (4 MB)
Výkres v měřítku	dwg (5 MB)
Výkres v měřítku	dxf (23 MB)

Certifikát

UKCA Prohlášení EN	pdf (167 KB)
VDE Certifikát DE/EN	pdf (397 KB)
CE Prohlášení DE/EN/PL	pdf (141 KB)
CE Prohlášení DE/EN/FR	pdf (139 KB)
DLG Schválení DE	pdf (1 MB)

Příslušenství

Kabelové šroubení KVR M16-MGM

Rozměry : 22 x 22 x 31 mm
Číslo výrobku: 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Abox 025-2,5²

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

certifikáty

Stáhnout datový list

Montážní návod

Rozměrový list

Certifikát

Příslušenství

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Rozsah těsnění 5 - 9 mm

Rozsah těsnění 7 - 13 mm

Sada se dvěma plombovacími krytkami a šrouby

pro Abox / Abox Pro 025

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025, Abox...

CAD data

Váš požadavek

Text produktu

Podobné výrobky

šedá, Ui=1000 V AC, bez svorek

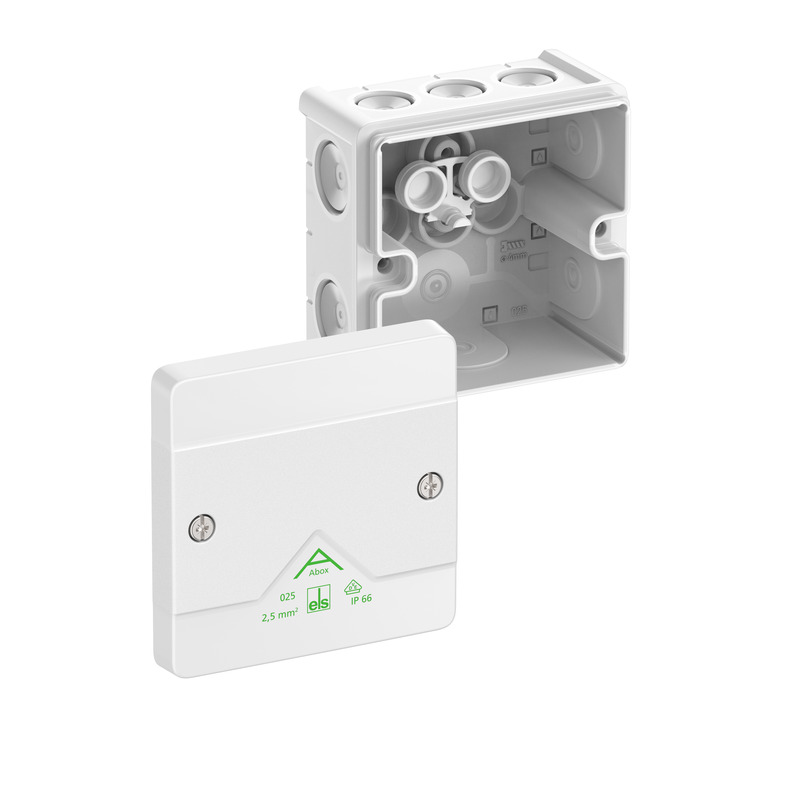

bílá, Ui=1000 V AC, bez svorek

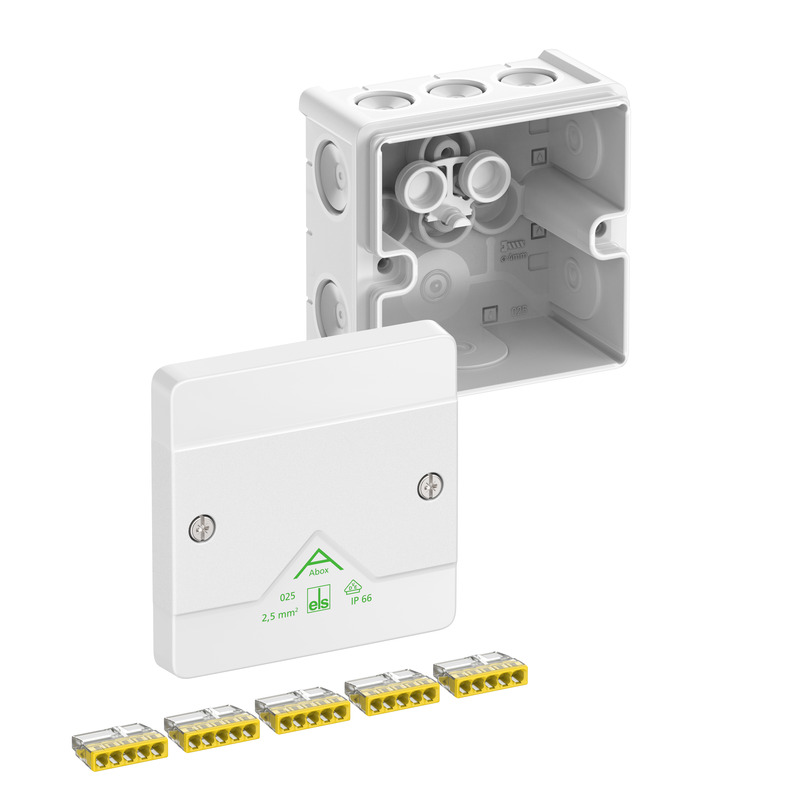

bílá, Ui=450 V AC, In=24 A, s 5-ti bezšroubovými 5-vodičovými...

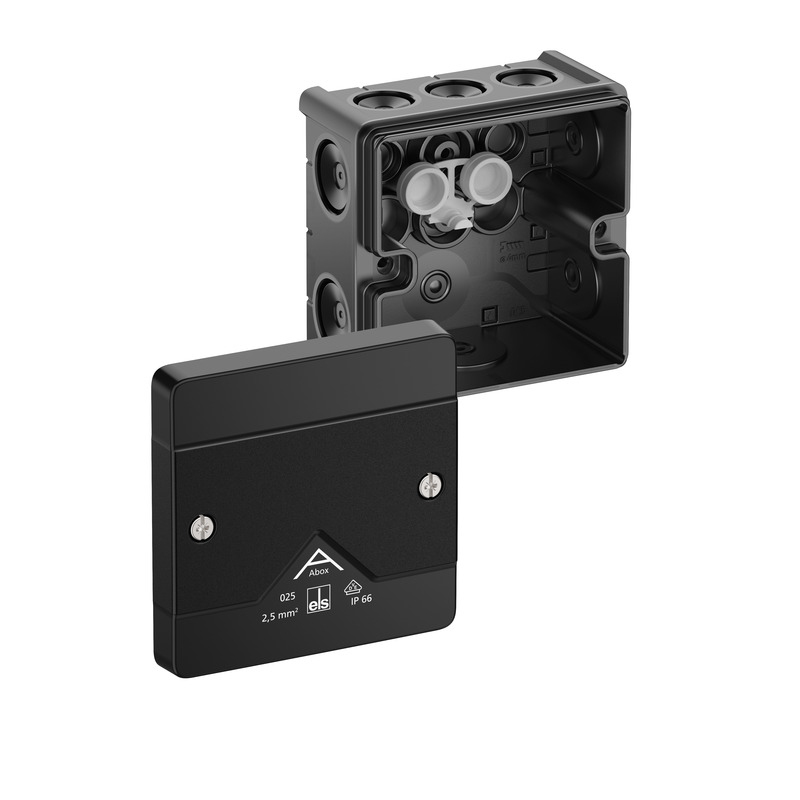

černá, Ui=1000 V AC, bez svorek

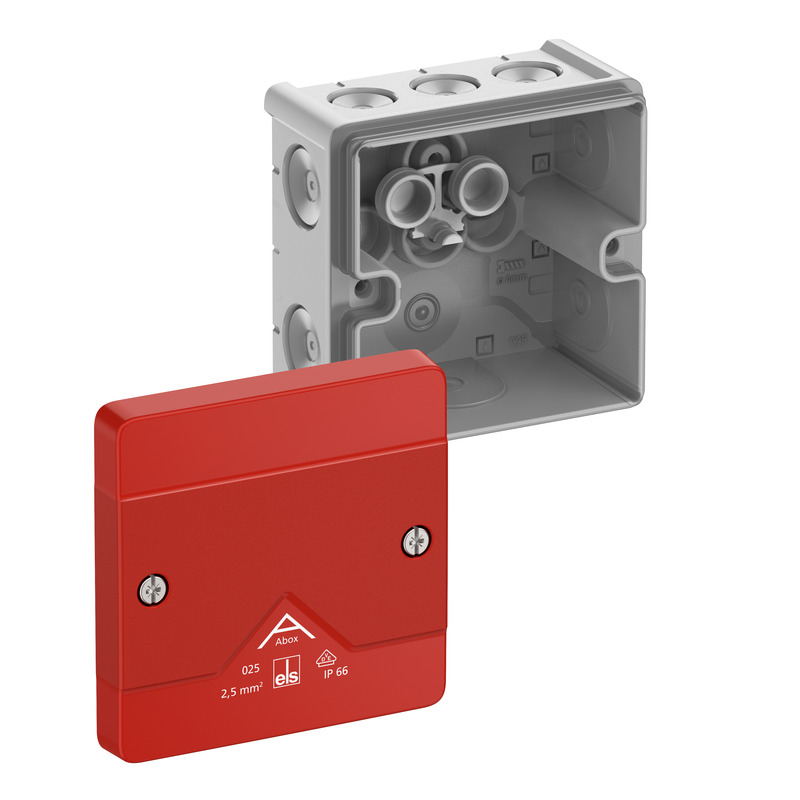

šedá, Ui=1000 V AC, s červeným víkem, bez svorek, pro označení...
