Tento výrobek je zastaralý. běží z k 28.02.2025
K novějšímu výrobku

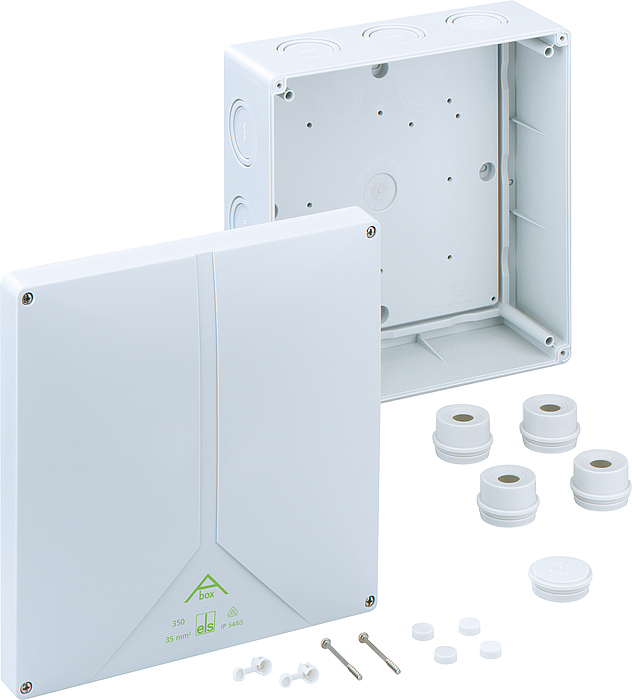

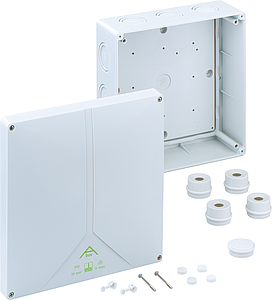

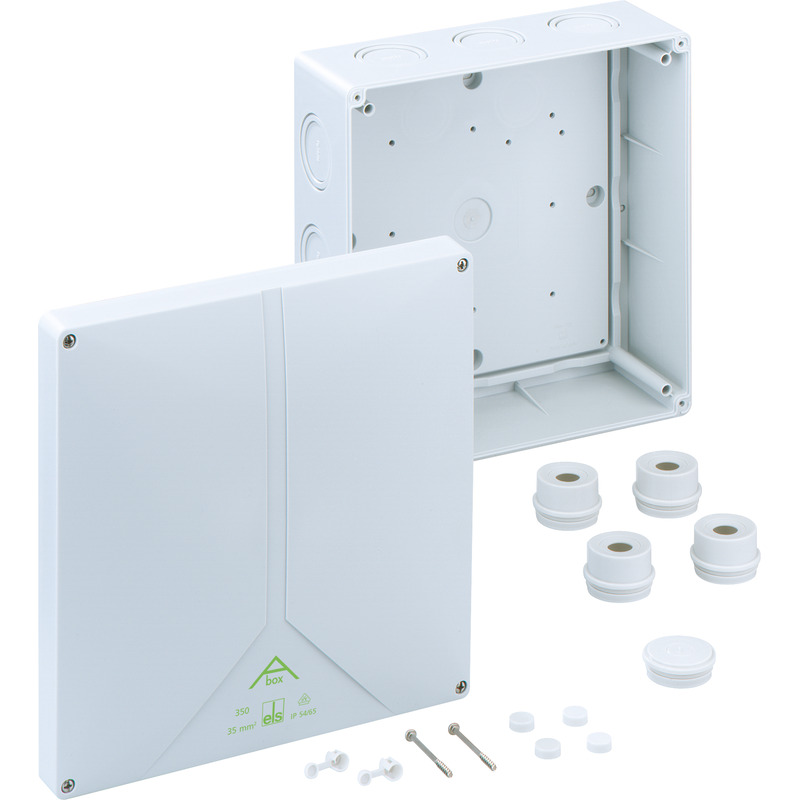

Abox 350-L Abox 350-L

Rozbočovací krabice

Abox 350-L

Číslo výrobku: 83591001 | Rozměry: 250 x 250 x 115 mm

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 35 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M25/M32/M40/M50, (2 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, bez svorek

Přiložené příslušenství:
4 Vývodka IP54 M40 Rozsah těsnění 17 - 30 mm, 1 Zaslepovací zátky M40, 1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 35 mm²
třída ochrany II
druh krytí IP54/IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 250 mm
délka 250 mm
výška 115 mm
Hmotnost 0.8634 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902110223
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku pdf (533 KB)
Výkres v měřítku dxf (5 MB)
Výkres v měřítku dwg (946 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

VDE Certifikát DE/EN pdf (679 KB)
CE Prohlášení DE/EN/FR pdf (220 KB)
CE Prohlášení DE/EN/PL pdf (313 KB)
UKCA Prohlášení EN pdf (49 KB)

Příslušenství

Spojovací sada - KS M20

Spojovací sada KS M20

  • Rozměry : 100 x 40 x 30 mm
  • Číslo výrobku: 19202001

Délka závitu 17 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M25

Spojovací sada KS M25

  • Rozměry : 36 x 32 x 27 mm
  • Číslo výrobku: 19202501

Délka závitu 19 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M25-gro

Spojovací sada KS M25-gro

  • Rozměry : 36 x 32 x 22 mm
  • Číslo výrobku: 19202601

Délka závitu 22 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M32

Spojovací sada KS M32

  • Rozměry : 100 x 50 x 30 mm
  • Číslo výrobku: 19203201

Délka závitu 20 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací vývodka - KST M25-17

Spojovací vývodka KST M25-17

  • Rozměry : 29,5 x 29,5 x 17 mm
  • Číslo výrobku: 19302501

délka 17 mm, k vertikálnímu spojení malých rozvodnic AK/AKi 03 - 12,...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Seznam sledovaných položek
Podrobnosti
Spojovací vývodka - KST M25-33

Spojovací vývodka KST M25-33

  • Rozměry : 29,5 x 29,5 x 33 mm
  • Číslo výrobku: 19302601

délka 33 mm, k vertikálnímu spojení AK 14 - 56, Malé rozvodnice AK/AKi...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Seznam sledovaných položek
Podrobnosti
Spojovací vývodka - KST M32

Spojovací vývodka KST M32

  • Rozměry : 36,5 x 36,5 x 24,5 mm
  • Číslo výrobku: 19303201

délka 25 mm, k vertikálnímu a horizontálnímu spojení malých rozvodnic...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M20

Vývodka WST M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M25

Vývodka WST M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 20342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M32

Vývodka WST M32

  • Rozměry : 37,5 x 37,5 x 25 mm
  • Číslo výrobku: 20343201

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M40

Vývodka WST M40

  • Rozměry : 45,8 x 45,8 x 28 mm
  • Číslo výrobku: 20344001

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M50

Vývodka WST M50

  • Rozměry : 55,8 x 55,8 x 31 mm
  • Číslo výrobku: 20345001

Rozsah těsnění 22 - 35 mm, Délka závitu 18 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WNI M20

Vývodka WNI M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 21342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WNI M25

Vývodka WNI M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 21342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WNI M32

Vývodka WNI M32

  • Rozměry : 37,5 x 37,5 x 25 mm
  • Číslo výrobku: 21343201

Rozsah těsnění 11 - 22 mm, Délka závitu 14 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M20

Stupňovitá vývodka SNI M20

  • Rozměry : 25 x 25 x 17 mm
  • Číslo výrobku: 21642001

Rozsah těsnění 5 - 16 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M25

Stupňovitá vývodka SNI M25

  • Rozměry : 30 x 30 x 19 mm
  • Číslo výrobku: 21642501

Rozsah těsnění 5 - 21 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M32

Stupňovitá vývodka SNI M32

  • Rozměry : 37 x 37 x 20 mm
  • Číslo výrobku: 21643201

Rozsah těsnění 13 - 26,5 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M40

Stupňovitá vývodka SNI M40

  • Rozměry : 45 x 45 x 24 mm
  • Číslo výrobku: 21644001

Rozsah těsnění 14 - 54 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M32-MGM

Kabelové šroubení KVR M32-MGM

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M40-MGM

Kabelové šroubení KVR M40-MGM

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M50-MGM

Kabelové šroubení KVR M50-MGM

  • Rozměry : 60 x 60 x 63 mm
  • Číslo výrobku: 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M20

Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M25

Vývodka AST M25

  • Rozměry : 29,5 x 29,5 x 22,6 mm
  • Číslo výrobku: 23042501

Rozsah těsnění 9 - 18,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M32

Vývodka AST M32

  • Rozměry : 35,5 x 35,5 x 25,1 mm
  • Číslo výrobku: 23043201

Rozsah těsnění 13 - 23 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M40

Vývodka AST M40

  • Rozměry : 46,5 x 46,5 x 25,6 mm
  • Číslo výrobku: 23044001

Rozsah těsnění 17 - 30 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Vývodka - AST M32/or

Vývodka AST M32/or

  • Číslo výrobku: 23063201

Rozsah těsnění 13 - 23 mm



Vývodka IP 54, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M20

Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M25

Zaslepovací zátky VST M25

  • Rozměry : 29,5 x 29,5 x 14,1 mm
  • Číslo výrobku: 23142501

Rozsah těsnění 9 - 16 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M32

Zaslepovací zátky VST M32

  • Rozměry : 36,5 x 36,5 x 14,1 mm
  • Číslo výrobku: 23143201

Rozsah těsnění 13 - 23 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M40

Zaslepovací zátky VST M40

  • Rozměry : 44,5 x 44,5 x 14,6 mm
  • Číslo výrobku: 23144001

Rozsah těsnění 17 - 30 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20/w

Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M32

Dvojitá membránová vývodka DMS M32

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M32/4

Dvojitá membránová vývodka DMS M32/4

  • Rozměry : 36,7 x 12,9 x 36,7 mm
  • Číslo výrobku: 26043301

Rozsah těsnění 3,5 - 6 mm na přívod



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, max. čtyři přívody vedení...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M40

Dvojitá membránová vývodka DMS M40

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26044001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Odvzdušňovací vývodka - BST M20/sw

Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Seznam sledovaných položek
Podrobnosti
Odvzdušňovací vývodka - BST M20

Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Seznam sledovaných položek
Podrobnosti
Svorkovnice - Abox 250/350 KLS-25²/35²

Svorkovnice Abox 250/350 KLS-25²/35²

  • Rozměry : 277 x 66 x 18 mm
  • Číslo výrobku: 84003501

5 pólů - 35 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní deska - Abox 350 MPI

Montážní deska Abox 350 MPI

  • Rozměry : 217 x 217 x 2,5 mm
  • Číslo výrobku: 89503501

pro Abox/Abox-i 350



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....



Seznam sledovaných položek
Podrobnosti

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

Text produktu

Podobné výrobky

Vaše přímá linka k našim odborníkům

Máte otázky k výrobku a chtěli byste získat radu?
Zde nám můžete přímo zanechat zprávu, která se týká výrobku.

Napsat zprávu
Přidat výrobek do seznamu sledovaných položek

Stávající seznamy sledovaných položek

Nový seznam sledovaných položek

uspořádat seznam sledovaných položek
