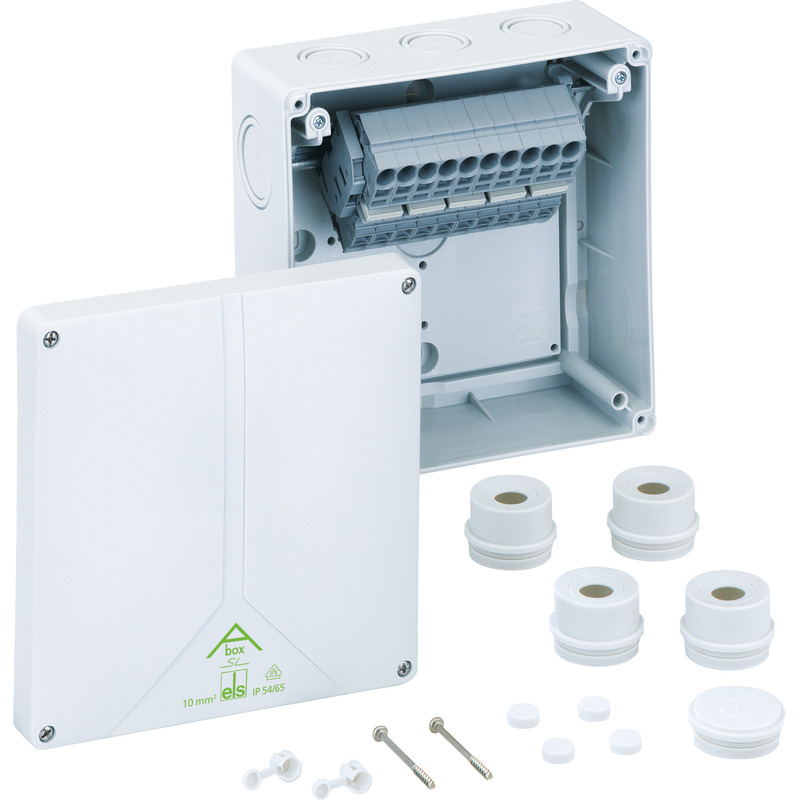

Rozbočovací krabice

Abox SL-10²

Číslo výrobku: 81681001 | Rozměry: 180 x 180 x 91 mm

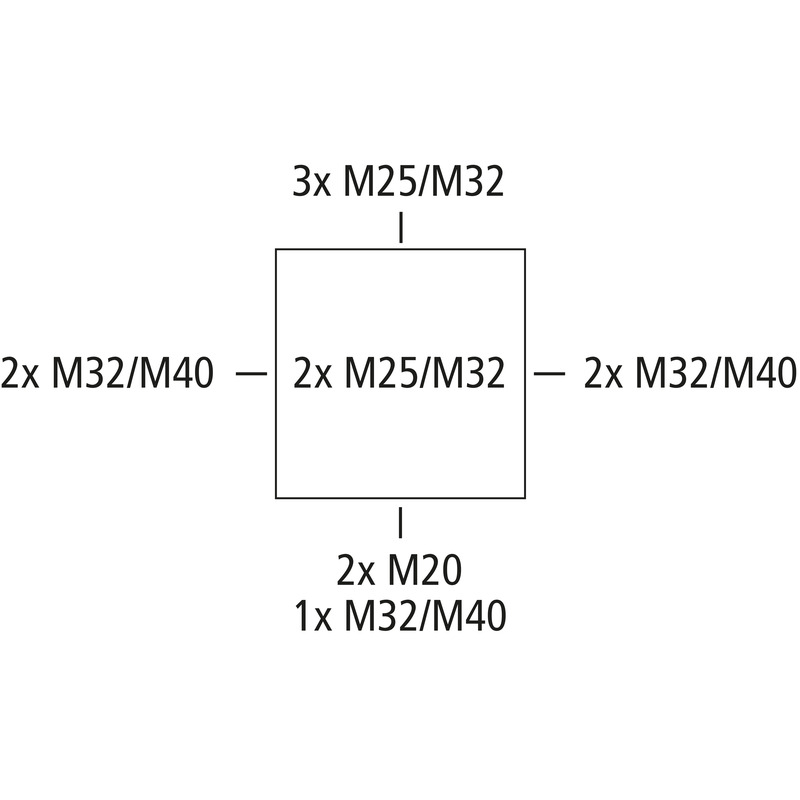

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro standardní instalace ve vnitřním prostoru

šedá, s vysoko položenou bezšroubovou svorkou Wago 2010-1201, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 10 mm², při proudové zatížitelnosti 57 A, svorkovatelné průřezy na pól: 4 x 0,5 až 16 mm² pevné a flexibilní

Přiložené příslušenství:
4 Vývodka IP54 M40 Rozsah těsnění 17 - 30 mm, 1 Zaslepovací zátky M40, 1 Plombovací souprava

K průmyslovému výrobku https://www.spelsberg.cz/p/49081601/

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP54/IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	180 mm
délka	180 mm
výška	91 mm
Hmotnost	0.714 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902931095
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polystyren
materiál horního dílu	polystyren
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (628 KB)
Výkres v měřítku	dxf (7 MB)
Výkres v měřítku	dwg (1 MB)
Výkres v měřítku	jpg (1 MB)

Certifikát

VDE Certifikát DE/EN	pdf (768 KB)
CE Prohlášení DE/EN/FR	pdf (63 KB)
UKCA Prohlášení EN	pdf (50 KB)

Příslušenství

Vývodka WST M20

Rozměry : 24 x 24 x 20 mm
Číslo výrobku: 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá
