Abox 160-16² Abox 160-16²

Rozbočovací krabice

Abox 160-16²

Číslo výrobku: 81641001 | Rozměry: 180 x 180 x 91 mm

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 16 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Přiložené příslušenství:

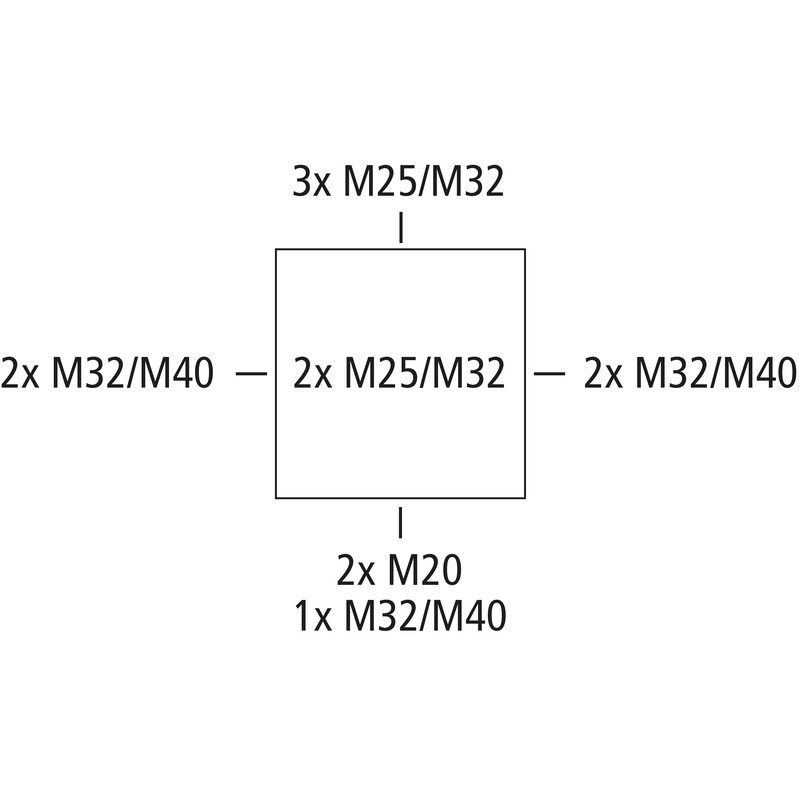

4 Vývodka IP54 M40 Rozsah těsnění 17 - 30 mm, 1 Zaslepovací zátky M40, 1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP54/IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 180 mm
délka 180 mm
výška 91 mm
Hmotnost 0.6474 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902110179
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku pdf (417 KB)
Výkres v měřítku dxf (4 MB)
Výkres v měřítku dwg (883 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (313 KB)
CE Prohlášení DE/EN/FR pdf (220 KB)
VDE Certifikát DE/EN pdf (679 KB)
UKCA Prohlášení EN pdf (49 KB)
