Tento výrobek je zastaralý. běží z k 28.02.2025

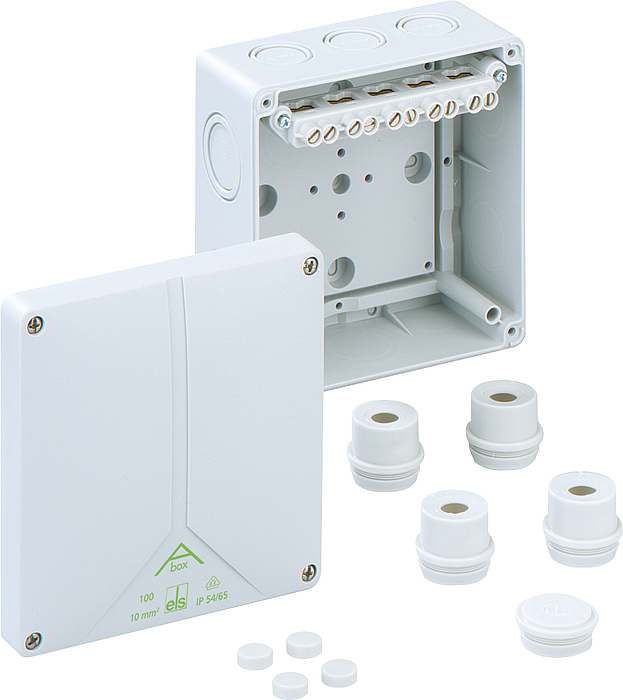

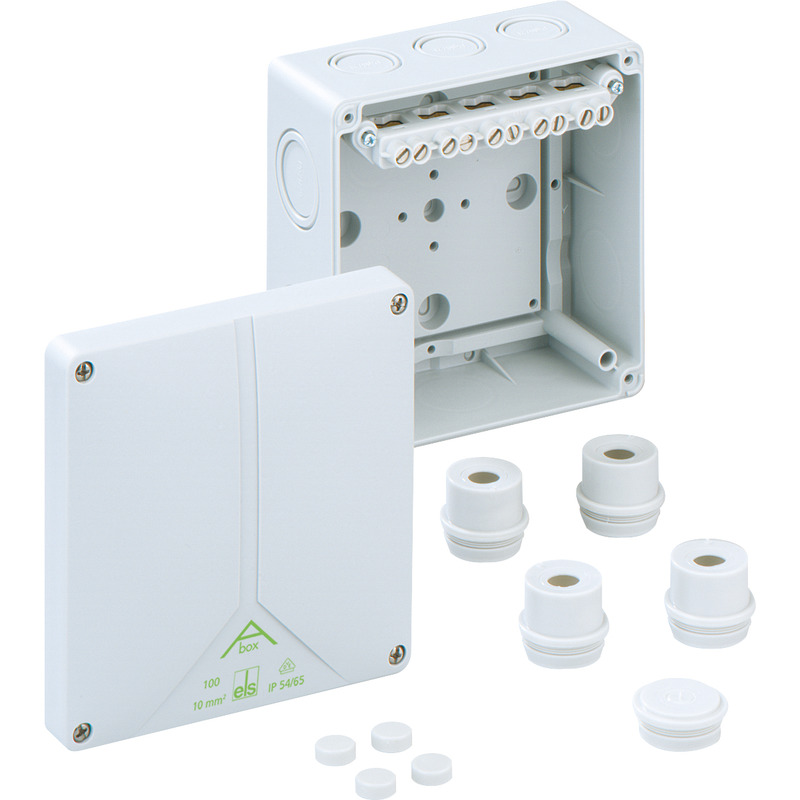

Rozbočovací krabice

Abox 100-10²

Číslo výrobku: 81041001 | Rozměry: 140 x 140 x 79 mm

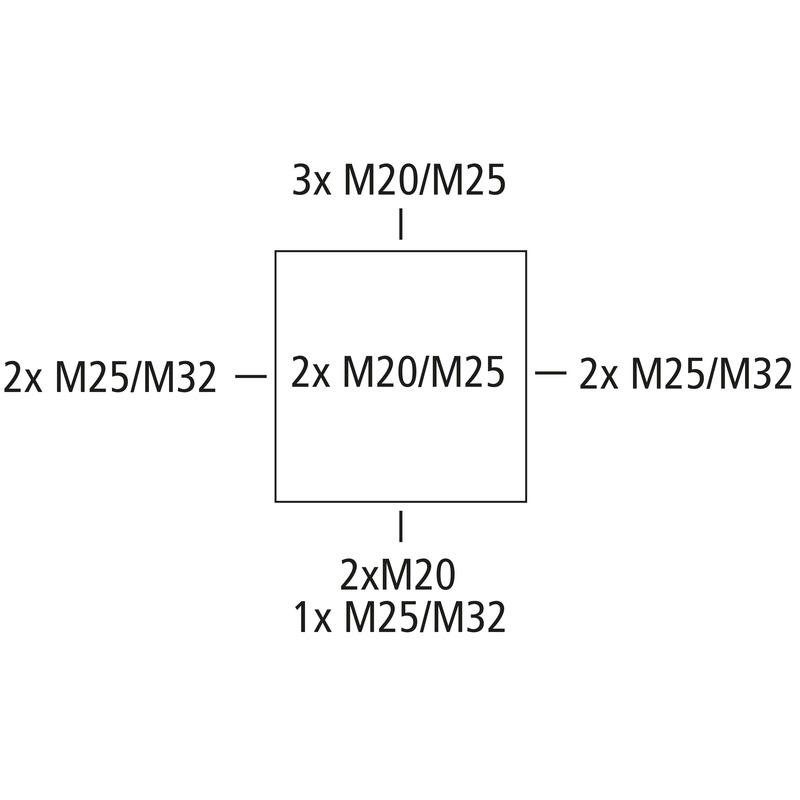

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 10 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Přiložené příslušenství:
4 Vývodka IP54 M32 Rozsah těsnění 13 - 23 mm, 1 Zaslepovací zátky M32

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 10 mm²
třída ochrany II
druh krytí IP54/IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 140 mm
délka 140 mm
výška 79 mm
Hmotnost 0.3556 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902110162
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku pdf (439 KB)
Výkres v měřítku dxf (4 MB)
Výkres v měřítku dwg (875 KB)
Výkres v měřítku jpg (2 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (220 KB)
UKCA Prohlášení EN pdf (49 KB)
VDE Certifikát DE/EN pdf (679 KB)
CE Prohlášení DE/EN/PL pdf (313 KB)

Příslušenství

Spojovací sada KS M20

  • Rozměry : 100 x 40 x 30 mm
  • Číslo výrobku: 19202001

Délka závitu 17 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Spojovací sada KS M25

  • Rozměry : 36 x 32 x 27 mm
  • Číslo výrobku: 19202501

Délka závitu 19 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Spojovací sada KS M25-gro

  • Rozměry : 36 x 32 x 22 mm
  • Číslo výrobku: 19202601

Délka závitu 22 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Spojovací sada KS M32

  • Rozměry : 100 x 50 x 30 mm
  • Číslo výrobku: 19203201

Délka závitu 20 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Spojovací vývodka KST M25-17

  • Rozměry : 29,5 x 29,5 x 17 mm
  • Číslo výrobku: 19302501

délka 17 mm, k vertikálnímu spojení malých rozvodnic AK/AKi 03 - 12,...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Spojovací vývodka KST M25-33

  • Rozměry : 29,5 x 29,5 x 33 mm
  • Číslo výrobku: 19302601

délka 33 mm, k vertikálnímu spojení AK 14 - 56, Malé rozvodnice AK/AKi...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Spojovací vývodka KST M32

  • Rozměry : 36,5 x 36,5 x 24,5 mm
  • Číslo výrobku: 19303201

délka 25 mm, k vertikálnímu a horizontálnímu spojení malých rozvodnic...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



DIN lišta NS 35-106

  • Rozměry : 35 x 106,0 x 7,5 mm
  • Číslo výrobku: 19810601

pro TK 1309, TK 1313 a Abox/Abox-i 100, délka 106 mm



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Vývodka WST M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Vývodka WST M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 20342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Vývodka WST M32

  • Rozměry : 37,5 x 37,5 x 25 mm
  • Číslo výrobku: 20343201

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Vývodka WNI M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 21342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Vývodka WNI M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 21342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Vývodka WNI M32

  • Rozměry : 37,5 x 37,5 x 25 mm
  • Číslo výrobku: 21343201

Rozsah těsnění 11 - 22 mm, Délka závitu 14 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Stupňovitá vývodka SNI M20

  • Rozměry : 25 x 25 x 17 mm
  • Číslo výrobku: 21642001

Rozsah těsnění 5 - 16 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Stupňovitá vývodka SNI M25

  • Rozměry : 30 x 30 x 19 mm
  • Číslo výrobku: 21642501

Rozsah těsnění 5 - 21 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Stupňovitá vývodka SNI M32

  • Rozměry : 37 x 37 x 20 mm
  • Číslo výrobku: 21643201

Rozsah těsnění 13 - 26,5 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M32-MGM

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Vývodka AST M25

  • Rozměry : 29,5 x 29,5 x 22,6 mm
  • Číslo výrobku: 23042501

Rozsah těsnění 9 - 18,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Vývodka AST M32

  • Rozměry : 35,5 x 35,5 x 25,1 mm
  • Číslo výrobku: 23043201

Rozsah těsnění 13 - 23 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Zaslepovací zátky VST M25

  • Rozměry : 29,5 x 29,5 x 14,1 mm
  • Číslo výrobku: 23142501

Rozsah těsnění 9 - 16 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Zaslepovací zátky VST M32

  • Rozměry : 36,5 x 36,5 x 14,1 mm
  • Číslo výrobku: 23143201

Rozsah těsnění 13 - 23 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32/4

  • Rozměry : 36,7 x 12,9 x 36,7 mm
  • Číslo výrobku: 26043301

Rozsah těsnění 3,5 - 6 mm na přívod



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, max. čtyři přívody vedení...



Dvojitá membránová vývodka DMS M40

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26044001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Trubkové hrdlo RST M20

  • Rozměry : 29 x 26 x 38 mm
  • Číslo výrobku: 28842001

pro trubky s vnějším průměrem 20 mm



Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý



Svorkovnice Abox 100 KLS-10²

  • Rozměry : 35,7 x 241,4 x 13 mm
  • Číslo výrobku: 84001001

5 pólů - 10 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Tento článek je archivován!

Plombovací souprava Abox PST

  • Rozměry : 10 x 25 x 12,5 mm
  • Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...



Plombovací souprava



Tento článek je archivován!

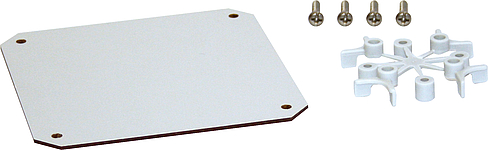

Montážní deska Abox 100 MPI

  • Rozměry : 109 x 109 x 2,5 mm
  • Číslo výrobku: 89501001

pro Abox/Abox-i 100



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....
